Que informações são necessárias para cotar um wire harness personalizado?

O ideal é enviar desenho 2D ou 3D, esquema elétrico ou pinout, lista de materiais, comprimentos, requisitos ambientais, volume anual e norma aplicável. Se ainda não tiver o pacote completo, podemos começar com amostra física, fotos e requisitos funcionais e avançar para DFM.

Conseguem fabricar protótipos antes da produção em série?

Sim. Fazemos amostras, lote piloto e pré-série antes do ramp-up. Isto permite validar comprimento, routing, esforço de montagem, seleção de terminais e cobertura de teste antes de congelar o processo produtivo.

Que testes aplicam em chicotes elétricos personalizados?

Aplicamos testes de continuidade, curto-circuito, sequência de pinagem, resistência de isolamento e Hi-Pot conforme a criticidade do projeto. Também podemos incluir pull test de crimpagem, inspeção dimensional, etiquetagem e registo de dados por lote.

Quando faz sentido usar um wire harness personalizado em vez de cabos standard?

Faz sentido quando há múltiplos ramais, restrições de espaço, requisitos de montagem rápida, proteção ambiental, documentação regulatória ou necessidade de reduzir falhas de instalação em campo. Um harness custom reduz operações manuais, variabilidade e tempo de montagem final.

Que volumes conseguem suportar?

Suportamos desde protótipos e pequenas séries até produção repetitiva para OEM. O processo é ajustado ao volume: ferramentas manuais controladas para amostras, fixtures dedicadas para repetibilidade e automação parcial ou total quando o volume justifica.

Podem ajudar com seleção de materiais e conectores?

Sim. Apoiamos a escolha de fio, isolamento, terminal, conector, proteção mecânica e método de identificação conforme corrente, temperatura, vibração, EMC, ciclo de flexão e custo-alvo do projeto.

CABLAGEM OEM À MEDIDA

Wire Harness Personalizado

Name: Wire Harness Personalizado
Brand: PCB PORTUGAL
Availability: InStock
Rating: 4.8 (326 reviews)

Fabrico de wire harness personalizado para OEMs, automação, energia, mobilidade e equipamentos médicos, com engenharia DFM, produção escalável e testes elétricos 100%. Entregamos soluções com engenharia orientada à montagem, teste elétrico 100% e processo escalável para evitar erros de instalação, retrabalho e falhas no arranque do equipamento.

Wire harness personalizado para aplicações exigentes

Linha de montagem de wire harness personalizado

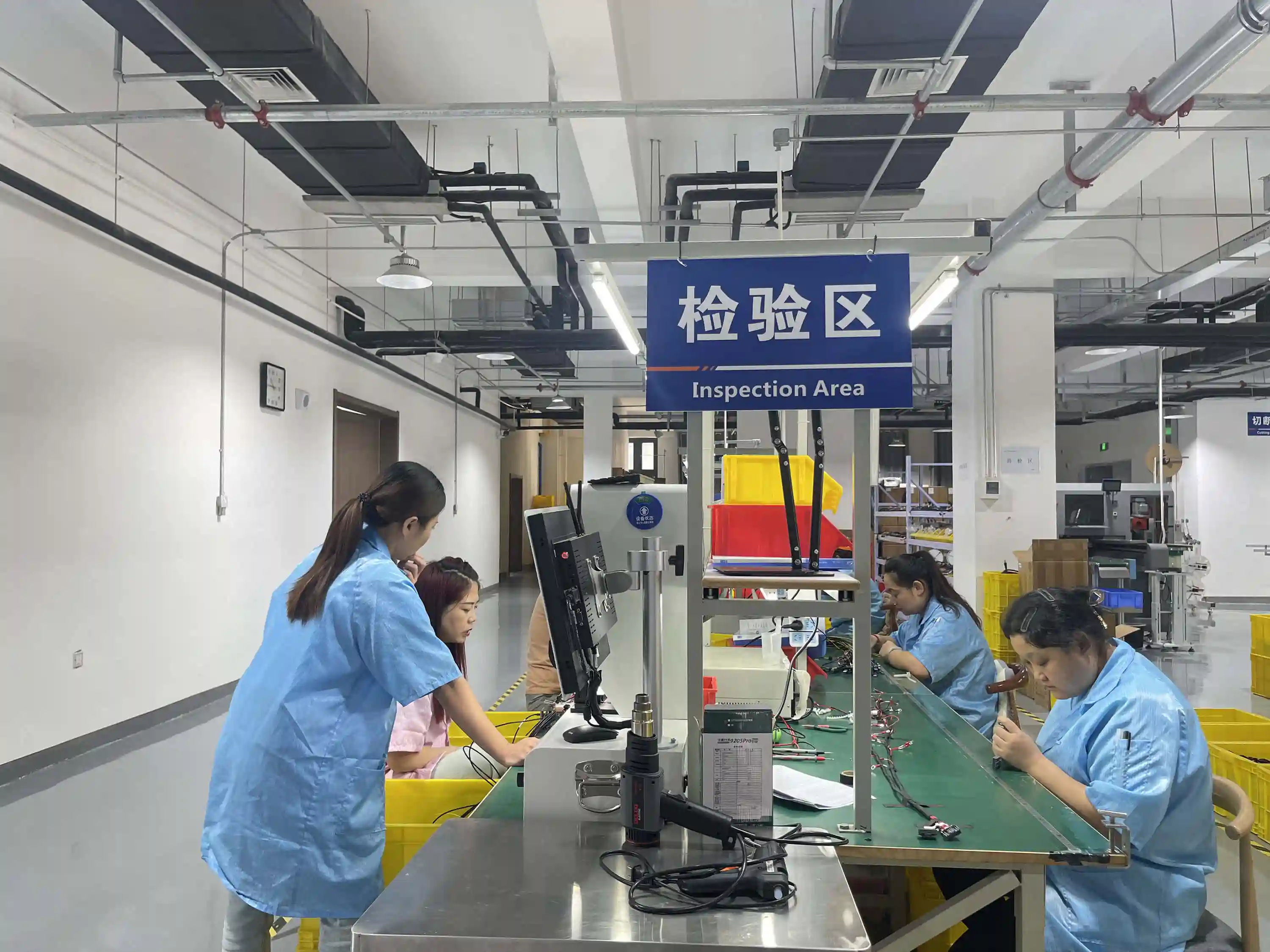

Controlo de qualidade e testes de cablagem personalizada

Cablagem à medida para automação industrial e energia

O desafio de um harness standard num produto não standard

Quando o produto exige múltiplos ramais, routing apertado, conectores diferentes, proteção mecânica, identificação por etiqueta ou requisitos de validação documental, um cabo standard deixa de ser suficiente. O resultado costuma ser montagem manual inconsistente, tempos de instalação altos, pinagens trocadas e falhas de campo difíceis de diagnosticar.

Como resolvemos projetos de custom made wiring harness

A PCB Portugal desenvolve e fabrica wire harness personalizado a partir do seu desenho, amostra física ou requisito funcional. Validamos materiais, sequência de montagem, esforço de instalação e cobertura de teste antes de subir para série. Para projetos completos, ligamos este trabalho aos nossos serviços de montagem PCB, box build e teste final.

Benefícios práticos para OEM, automação e equipamento técnico

Um harness à medida reduz operações manuais, acelera a montagem final e melhora a repetibilidade entre lotes. Também simplifica manutenção, auditoria e receção do material porque cada conjunto chega com comprimento, identificação, terminação e documentação já padronizados. Se o seu projeto envolve ambientes severos, podemos combinar este serviço com overmolding, cablagem industrial ou cablagem automotiva.

Próximo passo

Envie desenho, BOM, amostra ou simplesmente a função pretendida do conjunto. A nossa equipa responde com revisão técnica, opções de materiais e proposta de protótipo ou série.

Especificações Técnicas

Calibre de fio30 AWG a 2 AWG

TopologiaPoint-to-point, multi-branch, panel harness

ProteçõesTubo, manga, fita, braid, overmold

ConectoresMolex, TE, JST, Amphenol, Yazaki e custom

Norma de montagemIPC/WHMA-A-620 Classe 2 / 3

Cobertura de testeContinuidade, curto, Hi-Pot, pinout 100%

RastreabilidadeLote, operador, crimpagem e teste

Lead time típicoAmostras 7-10 dias | Série 3-5 semanas

Capacidades-chave

Engenharia DFM de Harness

Revemos routing, raios de curvatura, pontos de strain relief, identificação e sequência de montagem para tornar o harness mais robusto e mais barato de produzir.

Crimpagem e Terminação Controladas

Aplicamos parâmetros controlados de crimpagem, validação de setup e verificações por amostragem ou 100% conforme o risco do produto e a criticidade da ligação.

Arquiteturas Simples e Complexas

Produzimos desde chicotes simples ponto-a-ponto até assemblies multi-ramal com tubos, mangas, fitas, braids, boots, etiquetas e subconjuntos montados.

Testes Elétricos 100%

Cada harness pode sair com validação completa de pinagem, continuidade, ausência de curto e resistência dielétrica, reduzindo falhas latentes no arranque do sistema.

Escalabilidade OEM

Estruturamos o processo para passar de amostra a série sem reinventar o fluxo, usando fixtures, instruções visuais e planos de controlo alinhados ao volume.

Integração Eletromecânica

Podemos entregar o wire harness isolado ou já integrado com PCB, box build, painéis, sensores, módulos e subconjuntos para simplificar a sua supply chain.

Processo de fabrico

Recolha de Requisitos e Revisão Técnica

Analisamos desenho, BOM, pinout, ambiente de uso, requisitos de teste e objetivos de custo para definir a arquitetura correta do harness.

DFM, Seleção de Materiais e Amostra

Propomos melhorias de fabricabilidade, escolhemos fios, terminais e proteções, e produzimos amostras para validação dimensional e funcional.

Setup de Processo e Qualificação

Criamos instruções, fixtures, checkpoints de qualidade e critérios de aceitação para garantir repetibilidade antes do arranque de produção.

Produção e Montagem Controlada

Executamos corte, descascamento, crimpagem, montagem, etiquetagem e proteção mecânica segundo o plano de controlo definido para o programa.

Teste 100% e Documentação

Cada lote é validado com testes elétricos e inspeção visual, com registos de rastreabilidade e documentação pronta para auditoria ou receção do cliente.

Entrega, Reposição e Escala

Apoiamos programas contínuos com reposição planeada, revisão de custo e capacidade para expansão quando o seu volume aumenta.

Cablagem desenhada à medida do seu envelope mecânico e processo de montagem

DFM/DFT antes de produzir para reduzir retrabalho, erros de pinagem e custo

Produção desde amostras PPAP e pré-série até volume regular

Testes elétricos 100% com documentação por lote

Rastreabilidade completa para setores regulados e programas OEM

Integração com PCB, box build e sourcing num único parceiro

Serviços relacionados

Se precisa de subconjuntos completos, combine este serviço com turnkey PCBA e box build. Para projetos com requisitos de proteção adicional, veja também overmolding e cabos coaxiais.

Para acelerar a industrialização, explore as nossas capacidades técnicas, a página de qualidade e certificações e os artigos do blog técnico sobre normas, crimpagem e design de cablagem.

Precisa de um custom wire harness pronto para produção?

Envie-nos os requisitos e respondemos com caminho técnico claro para amostra, pré-série ou volume.

Serviços Relacionados

Ver aplicações por indústria:

Automóvel Médico Industrial

Aplicações comuns

Automação industrial e máquinas
Equipamentos médicos e diagnóstico
Sistemas de energia e armazenamento
Mobilidade elétrica e controlo
Painéis, sensores e módulos OEM

Teste 100%

Harnesses customizados com validação elétrica e rastreabilidade por lote.
