Qual é a diferença entre wire harness production e um serviço simples de cable assembly?

A produção de wire harness normalmente envolve múltiplos ramais, routing definido, proteção mecânica, etiquetagem, fixtures de montagem e validação de processo para repetibilidade em série. Um cable assembly simples tende a ser mais linear e com menos operações de organização física do conjunto.

Que dados devo enviar para cotar produção de wire harness?

O melhor ponto de partida é desenho 2D ou 3D, esquema elétrico, pinout, lista de materiais, requisitos ambientais, volume anual e norma de aceitação. Se ainda estiver em fase inicial, também podemos analisar uma amostra física, fotos e os requisitos funcionais para estruturar a proposta.

Conseguem suportar lote piloto antes da produção em série?

Sim. Fazemos amostras, lote piloto e pré-série para validar comprimento, método de proteção, sequência de montagem, fixture e plano de teste antes do ramp-up. Isto reduz retrabalho quando o programa passa para volume.

Que testes aplicam na produção de wire harness?

Aplicamos continuidade, verificação de curto, sequência de pinagem e, quando necessário, resistência de isolamento, Hi-Pot, pull test e inspeções dimensionais. A cobertura exata depende da criticidade elétrica, do ambiente de uso e dos requisitos do cliente.

Podem integrar o wire harness com PCBAs e box build?

Sim. Podemos fornecer o harness isolado ou já integrado com PCBA, painéis, módulos, sensores, chassis e box build. Isso simplifica a supply chain e reduz o risco de incompatibilidades na montagem final.

Como controlam consistência quando o volume aumenta?

Bloqueamos o processo com instruções visuais, fixture, setup validado, amostra-mestre, checkpoints de crimpagem e teste final por lote. Quando o volume justifica, aumentamos automação parcial ou total sem perder a lógica de rastreabilidade definida na fase piloto.

PRODUÇÃO DE CABLAGENS

Produção de Wire Harness

Name: Produção de Wire Harness
Brand: PCB PORTUGAL
Availability: InStock

Produção escalável de wire harness para OEMs, automação, energia, mobilidade e equipamento técnico, com corte automático, crimpagem validada, montagem em fixture e teste elétrico 100% por lote. Entregamos programas com processo repetível, fixtures e checkpoints de qualidade e teste elétrico 100% para transformar um harness desenhado em produção estável.

Linha de produção de wire harness com montagem em série

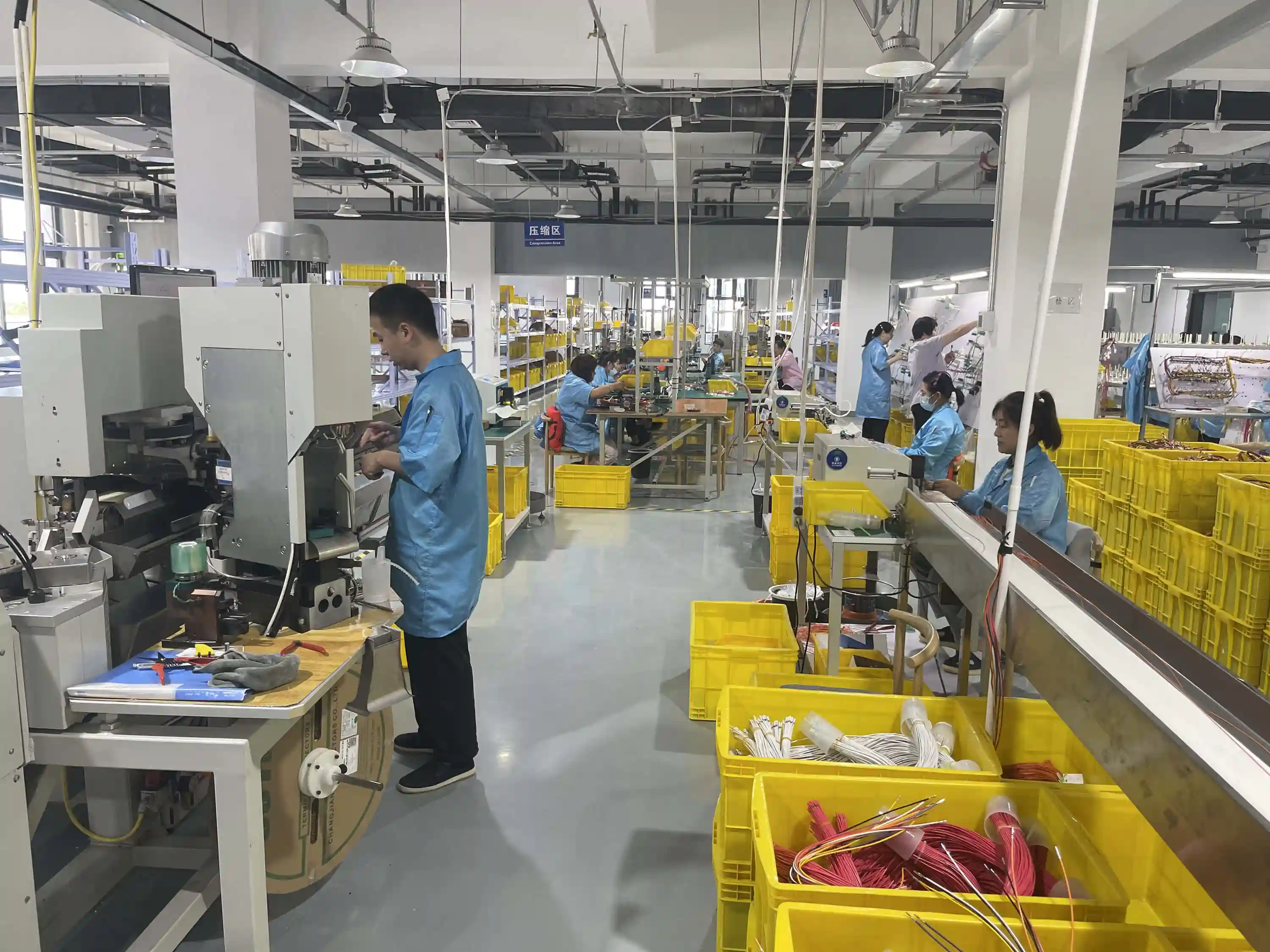

Corte e preparação automática de fios para produção de cablagens

Controlo de qualidade e teste elétrico de wire harness

Wire harness para automação industrial e integração eletromecânica

O problema não é desenhar o harness. É produzi-lo sempre igual.

Muitos OEMs conseguem validar o primeiro protótipo de um wire harness, mas perdem controlo quando o projeto entra em produção. Surgem ramais montados em ordem diferente, etiquetas inconsistentes, comprimentos fora de tolerância, strain relief aplicado sem padrão e tempos de montagem que variam demasiado entre operadores. O custo não aparece apenas em sucata. Aparece em atrasos de linha, falhas de instalação, retrabalho no cliente e peças que passam visualmente, mas falham em campo.

Como estruturamos a produção de wire harness

Na PCB Portugal, tratamos wire harness production como um fluxo industrial completo e não como uma soma solta de corte, crimpagem e montagem manual. Fechamos o desenho com DFM, selecionamos materiais e criamos a disciplina de processo antes de subir para série: fixture, sequência visual, pontos de controlo e plano de teste. Quando o produto também inclui montagem PCB, box build ou integração eletromecânica, alinhamos tudo no mesmo fluxo para reduzir incompatibilidades no arranque.

O que muda quando o processo está bloqueado para série

O ganho real está na repetibilidade. O mesmo harness sai com o mesmo routing, a mesma lógica de proteção, a mesma identificação e o mesmo registo de teste. Isso reduz ruído entre engenharia, qualidade, produção e compras. Também facilita PPAP, auditoria, mudança de revisão e planeamento de reposição. Para programas que exigem robustez adicional, podemos combinar esta produção com overmolding, cablagem industrial ou integração com testes funcionais.

Próximo passo

Envie desenho, BOM, amostra física ou requisitos de volume. Respondemos com análise técnica, plano de industrialização e caminho claro para amostras, pré-série ou produção recorrente.

Especificações Técnicas

Capacidade de fio30 AWG a 2 AWG

ProduçãoAmostras, pré-série e volume repetitivo

TopologiasPoint-to-point, multi-branch, panel harness

ProteçõesTubo, braid, manga, fita, boots e overmold

ProcessoCorte, descascamento, crimpagem, fixture e teste

NormaIPC/WHMA-A-620 Classe 2 / 3

TesteContinuidade, curto, pinout, Hi-Pot conforme programa

RastreabilidadeLote, setup, operador, crimpagem e registo de teste

Capacidades-chave

Produção Escalável

Estruturamos o programa para suportar amostras, pré-série e produção repetitiva com a mesma lógica técnica, reduzindo retrabalho na passagem para volume.

Crimpagem Validada

Ajustamos ferramentas, validamos setup e acompanhamos parâmetros críticos para manter ligação elétrica e retenção mecânica consistentes.

Harnesses Multi-Ramal

Montamos conjuntos com múltiplas derivações, combinações de conectores, labels, sleeves e proteções que exigem routing definido e disciplina de fixture.

Teste e Rastreabilidade

Cada lote pode sair com registo de teste, identificação por revisão e histórico de produção para facilitar receção, auditoria e gestão de mudanças.

Integração de Processo

Ligamos corte, preparação, terminação, montagem e validação num fluxo coerente para evitar gargalos manuais e variabilidade entre operadores.

Pronto para Integração Final

O harness pode seguir isolado ou integrado com PCBA, painéis e box build para encurtar a industrialização do produto completo.

Processo de produção

Kickoff técnico do programa

Revemos desenho, BOM, pinout, ambiente de uso, volumes e critérios de aceitação para fechar arquitetura, risco e estratégia de produção.

DFM e preparação de amostras

Ajustamos routing, strain relief, identificação, comprimentos e proteção mecânica, depois produzimos amostras para validação funcional e dimensional.

Fixture, instruções e qualificação

Criamos fixture, amostra-mestre, instruções visuais e checkpoints de processo para bloquear repetibilidade antes da pré-série.

Produção controlada

Executamos corte, descascamento, crimpagem, montagem, etiquetagem e aplicação de proteções segundo o plano de controlo do programa.

Teste elétrico 100%

Validamos continuidade, ausência de curto, pinout e testes adicionais conforme o nível de exigência do conjunto e do mercado final.

Entrega e gestão de continuidade

Expedimos com rastreabilidade por lote e apoiamos programas contínuos com revisão de custo, reposição e controlo de revisões.

Fluxo industrial desenhado para passar de amostra para série sem reinventar o processo

Fixtures, instruções visuais e checkpoints que reduzem erros de ramal, pinagem e identificação

Crimpagem validada e preparação automática para estabilizar qualidade entre lotes

Teste elétrico 100% para reduzir escapes e falhas latentes em campo

Integração com PCB, box build e subconjuntos eletromecânicos no mesmo fornecedor

Escalabilidade para programas OEM com revisão de custo, documentação e reposição contínua

Autoridade e recursos públicos

A disciplina de produção em cablagens apoia-se em critérios claros de aceitação e controlo de processo. Para enquadramento público, vale a pena rever a visão geral de crimp connections e a referência pública da IPC, frequentemente usada como base de linguagem entre engenharia, qualidade e compras.

Para perceber como proteção mecânica e routing mudam o comportamento do conjunto, consulte também as páginas de wire harness personalizado e cablagem industrial. Se o programa avança para subconjunto completo, ligamos este trabalho a box build e integração final.

Precisa de wire harness production pronta para série?

Estruturamos o seu programa com engenharia, fixtures, testes e rampa de produção alinhada ao volume.

Serviços Relacionados

Ver aplicações por indústria:

Automóvel Médico Industrial

Aplicações comuns

Automação industrial e controlo
Energia, BESS e eletrónica de potência
Equipamentos médicos e laboratoriais
Mobilidade elétrica e subsistemas OEM
Integração de painéis, sensores e módulos

Teste 100%

Produção de harness com validação elétrica por lote e rastreabilidade consistente.
