CAPACIDADES TÉCNICAS

Tecnologia de Ponta

Equipamentos de última geração e processos certificados ISO. Desde protótipos rápidos até produção em grande volume com a máxima qualidade.

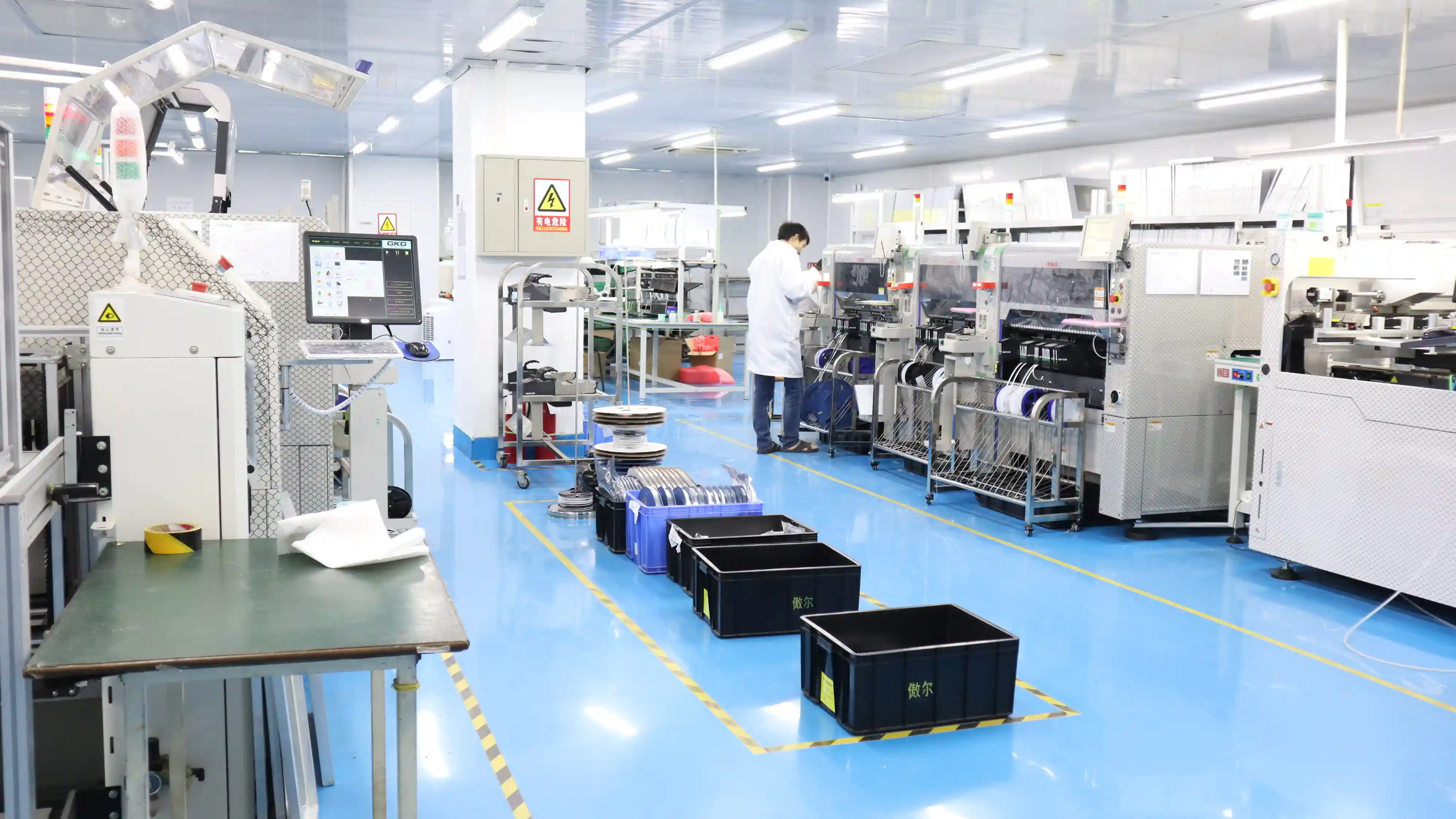

Linha de Produção SMT

Linha de Produção SMT

1 / 4

PCB Multicamada

Até 32 camadas com tecnologia HDI avançada

Montagem SMT

Componentes 01005 até BGA/µBGA

Amostras Rápidas

Amostras de PCB em 24h para projetos elegíveis; produção e envio confirmados por projeto

Qualidade ISO

ISO 9001, IATF 16949

Fabrico de PCB

Tecnologia avançada para todas as aplicações

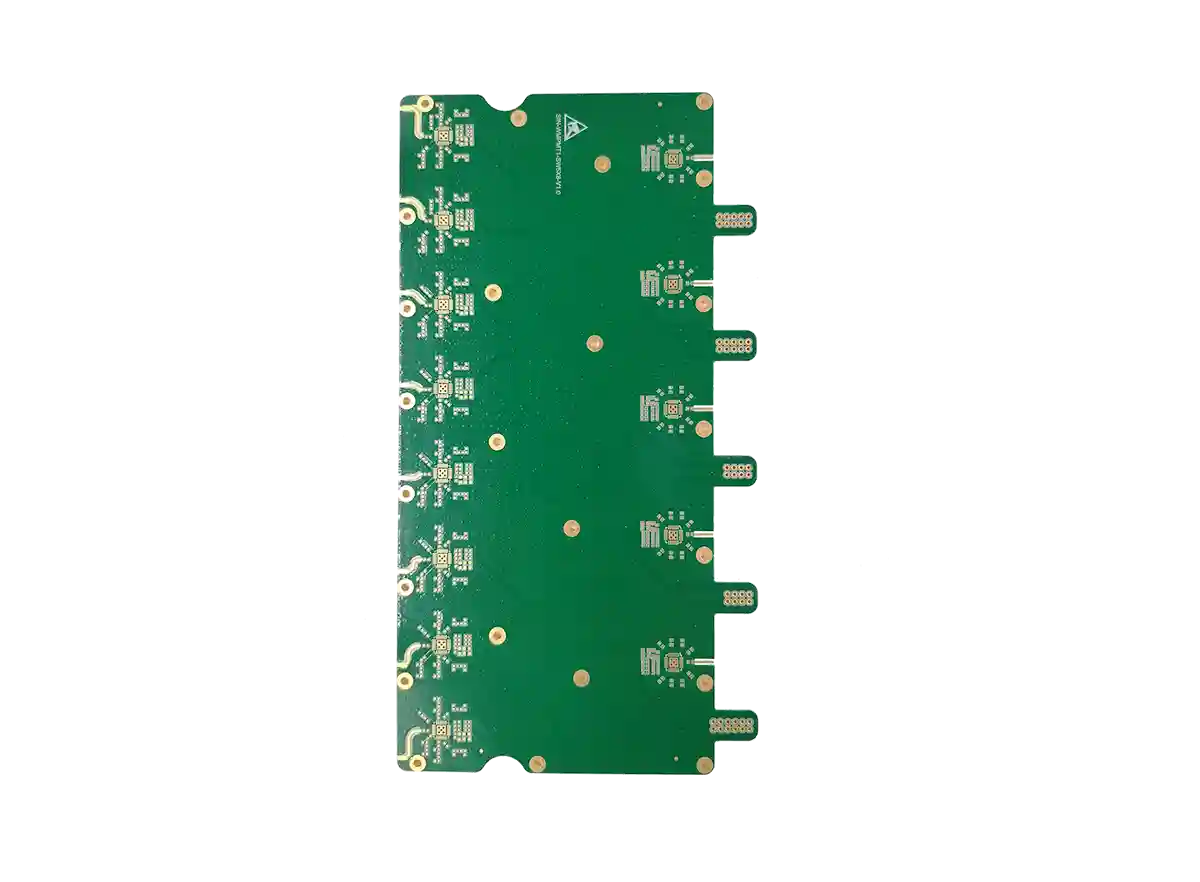

PCB Multicamada

PCB Multicamada

1 / 8

Estrutura

Camadas1 - 32 camadas
Espessura0.2mm - 6.0mm
Dimensão Máxima600mm x 1100mm
Tolerância Dimensão±0.1mm

Traçado

Trilha Mínima3mil / 0.075mm
Espaçamento Mínimo3mil / 0.075mm
Anel Anular Mínimo0.1mm
Impedância±10% controlada

Furação

Furo Mínimo0.15mm
Via Cega/EnterradaDisponível
Micro Via0.1mm laser
Profundidade Controlo±0.05mm

Acabamento

SuperfícieHASL, ENIG, OSP, Hard Gold
Solder MaskVerde, Preto, Branco, Azul, Vermelho
SilkscreenBranco, Preto, Amarelo
Espessura Cobre0.5oz - 6oz

Materiais Disponíveis

Seleção completa de materiais para cada aplicação específica

FR4 Standard

Tg 130-140°C, uso geral

Aplicações: Eletrónica de consumo

FR4 High Tg

Tg 170-180°C, alta temperatura

Aplicações: Automóvel, Industrial
FR4 High Tg (Tg 170) — disponível conforme o projeto

Rogers

Baixa perda, RF/Microondas

Aplicações: Telecomunicações, Radar

Polyimide

Flexível, alta temperatura

Aplicações: Aeroespacial, Médico

Alumínio

Dissipação térmica

Aplicações: LED, Potência

Cerâmica

Alta frequência, hermeticidade

Aplicações: RF avançado

Montagem PCBA

Linhas SMT e THT de alta precisão

Linha SMT

Linha SMT

1 / 4

SMT

Componentes 01005 (0.4 x 0.2mm)
Fine Pitch 0.3mm
BGA & µBGA (0.3mm pitch)
PoP (Package on Package)
QFN/DFN sem leads
Solder Paste Inspection (SPI)

THT

Inserção automática axial/radial
Solda seletiva
Solda por onda
Conectores de potência
Componentes odd-form
Press-fit

Avançado

Conformal coating seletivo
Underfill para BGA
Potting & Encapsulamento
Soldadura laser
Reballing BGA
Rework certificado

Teste & Inspeção

Controlo de qualidade em cada etapa

AOI

Inspeção Ótica Automatizada 3D para defeitos de soldadura

X-Ray

Inspeção de BGA, vias enterradas e juntas ocultas

ICT

Teste In-Circuit para verificação de componentes

FCT

Teste Funcional com fixtures personalizados

Flying Probe

Teste sem fixture para protótipos e pequenas séries

Burn-In

Envelhecimento acelerado para triagem de falhas precoces

Teste Elétrico

Teste Elétrico

1 / 4

Destaques — fábrica SMT de Shenzhen

Linha de montagem própria do grupo, com equipamento e controlo de processo dedicados

Linhas SMT com colocação automática, inspeção SPI/AOI e verificação por raio-X conforme o plano de controlo

Reflow com azoto quando especificado

Atmosfera de azoto com oxigénio controlado entre 500–2 500 ppm: menos defeitos de soldadura por oxidação e uma janela de processo mais ampla em programas automóvel, médicos, industriais e de novas energias.

Micro-feeders dedicados para montagem de alta densidade

Feeders ZSR originais dedicados mantêm a alimentação de 01005 estável à velocidade de produção — uma capacidade que nem todas as linhas SMT oferecem.

01005 e PoP em produção em série estável

01005 imperial (~0,4 × 0,2 mm) colocado diariamente em YAMAHA YSM20R-2 / YSM10, após revisão DFM, com coplanaridade medida em linha a ±0,03 mm por pino; montagem PoP com verificação por raio-X.

Rastreabilidade MES por placa

Código de barras único por placa, com ligação aos dados de produção e de inspeção no MES.

SPI 3D e AOI 3D assistida por IA + raio-X

SPI e AOI 3D consoante a montagem — AOI Sinic-Tek A510D assistida por IA e ligada ao MES em tempo real; raio-X direcionado para juntas ocultas, como BGA/QFN/PoP.

Limpeza com água desionizada

Verificação ao microscópio de 60–80× contra o nosso padrão de aceitação de limpeza — para requisitos elevados de limpeza.

Fornos de refusão com azoto na fábrica SMT de Shenzhen

Fornos de refusão com azoto na fábrica SMT de Shenzhen

1 / 3

Análise Técnica Gratuita

Envie os seus ficheiros Gerber para uma análise DFM completa e cotação personalizada.

Definição da Entidade

Uma placa de circuito impresso (PCB) é o substrato técnico onde se definem interligações, planos, blindagem e geometrias críticas que condicionam montagem, fiabilidade, controlo de impedância e dissipação térmica.

Tecnologia versus aplicação prática

CapacidadeQuando é necessáriaImpacto operacional
HDI / microviasMiniaturização e BGA densoMelhora routing, aumenta exigência de fabrico
SMT + THT mistoPotência, conectores e eletrónica híbridaExige controlo térmico e sequência de montagem
Teste ICT/FCTProdutos de maior criticidadeReduz escape de defeitos e reforça rastreabilidade

Especificações técnicas que realmente influenciam a industrialização

Capacidade técnica é a correspondência entre o desenho e um processo controlado. Número de camadas ou dimensão mínima, isoladamente, não demonstram que materiais, tolerâncias, acabamento, montagem e inspeção possam ser combinados de forma repetível.

Projetos com PCB, componentes e cablagens beneficiam de uma revisão das interfaces: pinagem, conectores, alívios de tensão, fixação, acessibilidade para montagem e pontos de teste. A integração deve ser verificada antes de libertar documentação.

A evidência operacional inclui critérios de aceitação, rastreabilidade de revisões, inspeção em processo e resultados de teste acordados para a encomenda.

Fontes Externas

Perguntas Frequentes

Como confirmar se uma capacidade é adequada ao projeto?

A correspondência deve ser feita entre os requisitos dos ficheiros e os limites do processo, incluindo materiais, camadas, geometrias, tolerâncias, montagem e método de ensaio.

Uma lista de equipamentos basta para avaliar um fornecedor?

Não. A avaliação também depende de controlo de processo, inspeção, rastreabilidade, gestão de alterações e capacidade de repetir o resultado entre lotes.

PCB, montagem e cablagens podem ser analisadas em conjunto?

A análise integrada ajuda a verificar interfaces elétricas e mecânicas, conectores, pinagem, fixação, sequência de montagem e requisitos de teste do conjunto.
