O Desafio
A crimpagem e a soldadura de conectores falham quase sempre por detalhes pequenos: terminal parecido mas errado, bitola fora da janela, solda a migrar pelo condutor, pino THT sem acesso térmico suficiente ou pinagem invertida entre revisões. Na PCB Portugal tratamos este serviço como uma decisão de engenharia entre cablagem, PCBA e box build, não como uma operação manual no fim da linha. A fronteira é clara: esta página cobre terminações de conectores em fios, cabos, PCBAs e subconjuntos; páginas como Molex ou Deutsch cobrem famílias específicas de conectores quando o OEM já escolheu a série.
A Nossa Solução

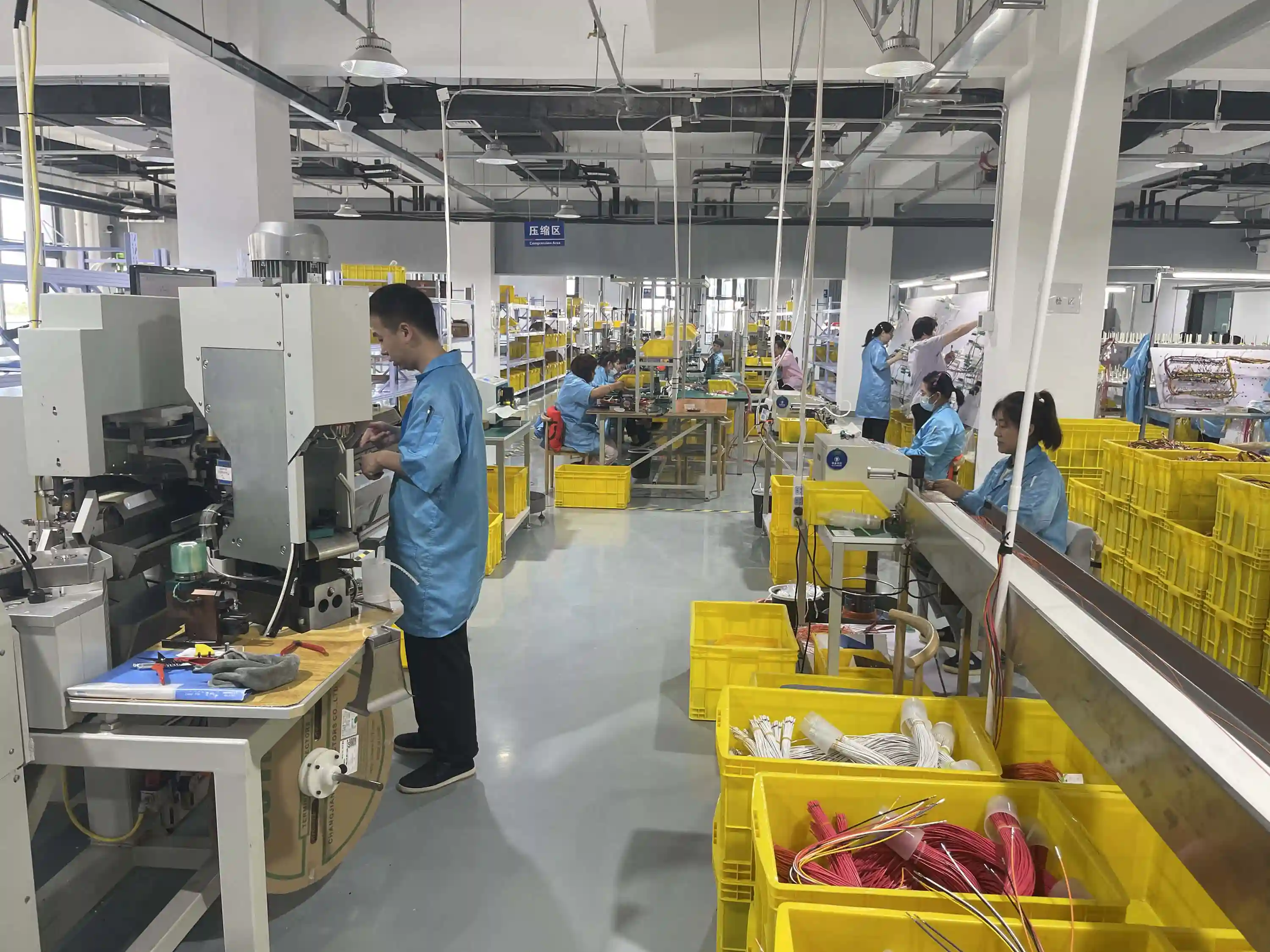

O nosso processo começa com revisão de desenho, BOM, datasheet do conector, AWG, terminal, housing, footprint e plano de teste. Para crimpagem, validamos preparação do fio, ferramenta, inserção, retenção e pull test conforme IPC/WHMA-A-620. Para soldadura, avaliamos se o conector usa copo de solda, pino THT, centro de coaxial, terminal de painel ou ligação direta à PCBA, com critérios alinhados com IPC-A-610 e J-STD-001 quando o projeto exige. Quando o conjunto inclui cablagem e placa, coordenamos a sequência com SMT, THT, soldadura seletiva, limpeza, coating e teste funcional.
Benefícios Para Si
Para compras e engenharia, o valor está em evitar que três fornecedores discutam quem causou a falha. Um conector pode estar correto no catálogo e errado no produto se a terminação não respeitar força, alívio de tensão, raio de curvatura, temperatura de soldadura ou retenção mecânica. Ao concentrar crimpagem, soldadura, cablagem, PCBA e teste num fluxo único, reduzimos retrabalho por pinagem, falhas intermitentes em vibração e atrasos por incompatibilidade entre terminal e fio. Também documentamos limites: não substituímos a certificação do fabricante do conector e não aprovamos terminações fora do datasheet sem confirmação do cliente.
Próximo Passo
Envie desenho, BOM, pinout, part numbers, bitolas, requisitos de pull test, classe IPC, quantidades e, se houver placa, Gerber e desenho de montagem. Em menos de 24 horas avaliamos se o conector deve ser crimpado, soldado ou tratado como terminação mista, destacamos riscos de fabrico e preparamos uma proposta para protótipos, pré-série ou produção repetitiva.
Especificações Técnicas
ProcessosCrimpagem, soldadura, IDC e terminação mista
ConectoresMolex, TE Connectivity, JST, Amphenol, Deutsch
Condutores30 AWG a 4 AWG conforme terminal
AplicaçõesCablagem, PCBA, box build, painéis
NormasIPC/WHMA-A-620 e IPC-A-610
VerificaçõesPull test, pinout, continuidade, Hi-Pot
DocumentaçãoDesenho, pinout, BOM, plano de teste
Lead time típicoAmostras 7-10 dias | Série 3-5 semanas
Define quando usar crimpagem, soldadura ou terminação mista antes de congelar o desenho
Reduz falhas por terminal errado, força de crimpagem fora da janela e solda com wick excessivo
Suporta conectores wire-to-board, wire-to-wire, circulares, RF, D-Sub e terminais de potência
Integra preparação de fio, inserção no housing, travamento, etiquetagem, proteção e teste 100%
Permite ligar cablagem, PCBA e box build no mesmo fluxo de rastreabilidade
Ajuda equipas OEM a passar de protótipo para série sem trocar critérios de aceitação
Referências Técnicas
Para enquadramento técnico e de mercado, consulte estas fontes externas relevantes para este serviço:
Perguntas Frequentes Sobre CRIMPAGEM E SOLDADURA DE CONECTORES
Respostas práticas para definir cobertura de inspeção, ficheiros de cotação e limites técnicos antes de libertar a sua PCBA para produção.
Quando devo escolher crimpagem em vez de soldadura num conector?
Escolha crimpagem quando o terminal, a bitola do fio e a ferramenta qualificada permitem uma ligação repetível segundo IPC/WHMA-A-620 Classe 2 ou 3. A crimpagem é normalmente preferida em cablagens sujeitas a vibração porque evita rigidez localizada por solda que pode criar fadiga no condutor. A decisão deve considerar AWG, corrente, ambiente IP, ciclos de manutenção e disponibilidade da ferramenta correta. Para protótipos de baixa quantidade, ainda avaliamos soldadura quando o conector foi desenhado para terminação soldada ou quando não existe terminal crimpado compatível.
O meu projeto combina conectores crimpados e pinos soldados numa PCBA. Conseguem produzir o conjunto completo?
Sim. A PCB Portugal pode combinar terminação crimpada em cablagens, soldadura THT ou seletiva em PCBAs, teste elétrico 100% e integração em box build. O ponto crítico é definir a sequência: primeiro validamos BOM, pinout, housing, terminal, footprint e acessibilidade de soldadura; depois escolhemos fixture, inspeção e teste. Esta abordagem é útil em equipamentos industriais, dispositivos médicos, módulos de energia e painéis de controlo onde cabos, conectores e PCB não podem ser tratados como peças isoladas.
Que ficheiros são necessários para cotar crimpagem e soldadura de conectores?
Para cotar com precisão, envie desenho da cablagem ou assembly, BOM com part numbers dos conectores, terminais e fios, pinout, comprimentos, bitolas AWG, requisitos de pull test, classe IPC, tensão de teste e quantidade por fase. Se houver PCBA, inclua Gerber, centroid, desenho de montagem e localização dos conectores THT. Com estes dados conseguimos identificar incompatibilidades antes da compra de material, especialmente terminais parecidos, housings polarizados e pinos que exigem ferramenta dedicada.
Como verificam a qualidade de uma crimpagem de conector?

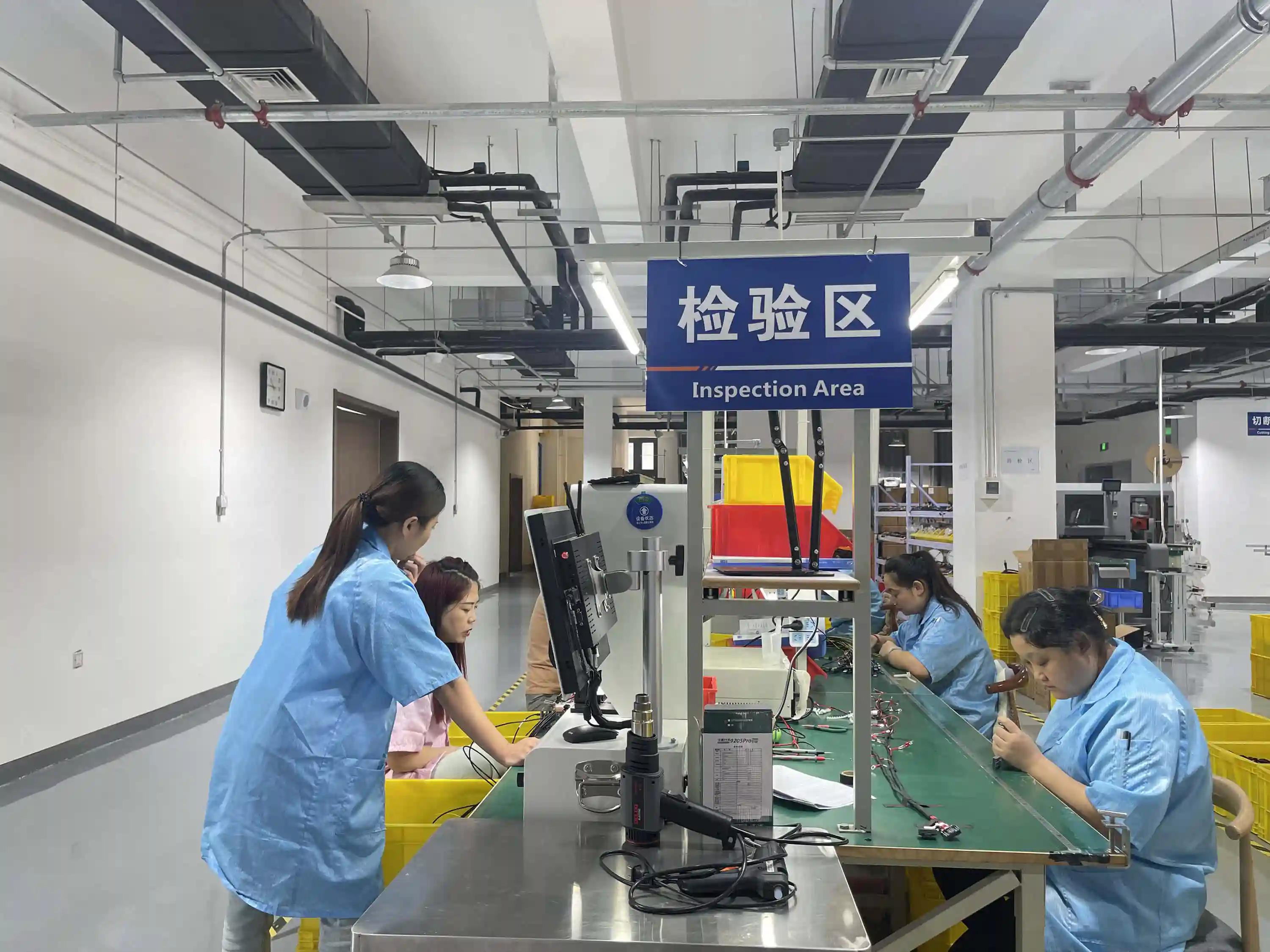

A qualidade de crimpagem é verificada por combinação de setup controlado, inspeção visual, medição dimensional quando aplicável, ensaio de tração por amostragem e teste elétrico 100%. Procuramos altura de crimpagem correta, isolamento bem suportado, ausência de fios cortados, terminal totalmente inserido e retenção adequada no housing. Para programas Classe 3, os critérios são definidos antes da produção e podem incluir registo de ferramenta, lote de terminal, operador, força de extração e resultados por amostra.
Soldar depois de crimpar melhora a fiabilidade?
Na maioria dos terminais crimpados, soldar depois de crimpar não melhora a fiabilidade e pode piorar o resultado ao criar wick de solda, rigidez localizada e alteração da zona de contacto. Usamos soldadura apenas quando o conector foi concebido para pinos soldados, copos de solda, terminais específicos ou retrabalho controlado. Se um cliente pede crimpagem mais soldadura, revemos primeiro o datasheet do conector e o requisito de aceitação para evitar uma solução que funcione no protótipo mas falhe por fadiga em campo.
Tenho 200 assemblies para um protótipo médico. É volume demasiado baixo para este serviço?
Não. Um lote de 200 assemblies é adequado para NPI, validação EVT/DVT ou pré-série médica quando os critérios estão bem documentados. Podemos aplicar rastreabilidade por lote, teste elétrico 100%, inspeção visual e revisão de risco alinhada com ISO 13485, sem exigir volumes de produção em massa. O custo unitário será mais sensível a ferramentas, fixture e tempo de setup, mas definir o processo cedo evita alterações caras quando o projeto passar para 1000 ou 5000 unidades.
