Partes de uma Placa de Circuito (PCB): Guia Completo da Anatomia e Função de Cada Elemento [2026]

A PCB que Parecia Correta, Mas Falhou por um Pad, uma Via e uma Abertura de Máscara

Uma startup de eletrónica industrial enviou-nos um protótipo de controlo de motor com 4 camadas, BGA de 0.65 mm pitch e conectores de potência THT. O circuito passava no teste elétrico de continuidade, mas a montagem piloto apresentou 11% de defeitos: dois BGAs com opens intermitentes, um MOSFET com tombstoning e três conectores com soldadura insuficiente. O problema não estava no esquema elétrico. Estava na anatomia da placa.

Os pads SMD estavam subdimensionados em relação ao package real, as vias de escape estavam demasiado próximas dos pads térmicos sem resin plugging, e a máscara de solda tinha aberturas que expunham cobre extra em zonas críticas. Em outras palavras: as partes da PCB estavam lá, mas não estavam definidas com a função correta. O resultado foi um protótipo aparentemente “bom” em CAD, mas instável na produção.

Este guia explica as partes de uma placa de circuito impresso do ponto de vista de engenharia e fabrico. Não apenas o nome de cada elemento, mas o que cada parte faz, como interage com as restantes e onde pequenos erros geram problemas reais em SMT, THT, teste e fiabilidade de campo.

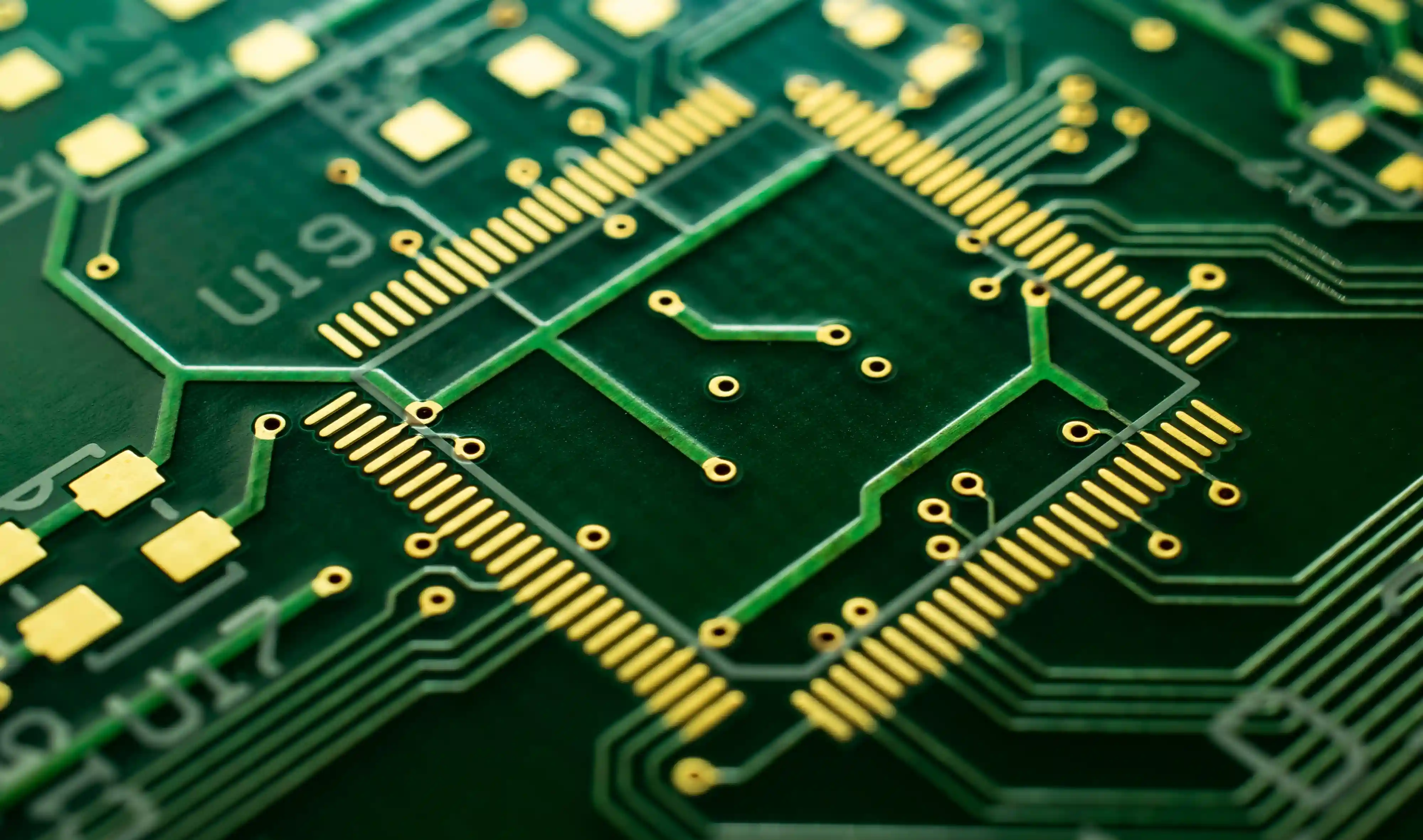

Visão Geral: Quais São as Partes de uma Placa de Circuito?

Uma PCB não é apenas “uma placa verde com componentes”. É um sistema multicamada composto por elementos mecânicos, elétricos, químicos e de processo. As partes principais são:

1. **Substrato ou base dielétrica** - o corpo estrutural da placa
2. **Camadas de cobre** - onde existem trilhas, planos e ilhas condutoras
3. **Pads** - áreas onde componentes ou pontos de teste fazem contacto
4. **Vias** - interligações verticais entre camadas
5. **Máscara de solda** - revestimento protetor sobre o cobre
6. **Serigrafia** - marcações visuais para montagem e manutenção
7. **Acabamento superficial** - proteção do cobre exposto e interface de solda
8. **Componentes eletrónicos** - os elementos ativos e passivos montados na placa

Numa placa multicamada, ainda existem partes “invisíveis” mas críticas: cores, pré-pregs, espessura dielétrica entre camadas e distribuição de cobre no stackup. Estes elementos definem impedância, EMI, warpage e capacidade térmica, mesmo não sendo vistos após a fabricação.

1. Substrato: A Estrutura Base da Placa

O substrato é a “carcaça” da PCB. Ele mantém a geometria da placa, separa eletricamente os condutores e influencia diretamente a rigidez, a dissipação térmica, a absorção de humidade e o comportamento em alta frequência.

Na maioria dos projetos, o material base é FR4, um compósito de tecido de fibra de vidro com resina epóxi. Mas FR4 não é a única opção:

• **FR4 standard** para eletrónica geral
• **FR4 high-Tg** para montagem lead-free e maior estabilidade térmica
• **Alumínio / metal core** para LEDs e potência
• **Poliimida** para [PCB flexível](/services/flex)
• **Rogers** para [RF e alta frequência](/services/rf-materials)

**A Perspetiva do Hommer**: Muitos engenheiros dizem que a “placa” é feita de FR4, como se isso resolvesse a discussão. Na prática, FR4 é apenas o ponto de partida. A escolha da base errada pode destruir a margem térmica, a impedância ou a fiabilidade do produto mesmo quando todas as outras partes da PCB estão corretas.

O que o substrato realmente determina

• Rigidez mecânica e risco de empenamento
• Isolamento entre camadas condutoras
• Comportamento do dielétrico para controlo de impedância
• Compatibilidade com temperatura de reflow
• Custo base de fabrico

Se quiser aprofundar o impacto do material, consulte o nosso guia sobre materiais PCB: FR4 vs alumínio vs Rogers.

2. Camadas de Cobre: Trilhas, Planos e Distribuição de Corrente

As camadas de cobre são a parte elétrica fundamental da PCB. É nelas que se formam:

• **Trilhas** para sinais
• **Planos de terra**
• **Planos de alimentação**
• **Áreas térmicas**
• **Pads** para montagem

O cobre começa normalmente com espessuras padronizadas como 0.5 oz, 1 oz, 2 oz ou mais. A seleção certa depende da corrente, do aquecimento permitido, da largura disponível de trilha e do custo.

Trilhas

As trilhas conduzem sinais digitais, analógicos ou potência. A sua largura, espaçamento e comprimento afetam:

• queda de tensão
• aquecimento
• integridade de sinal
• compatibilidade eletromagnética

Planos de cobre

Os planos são áreas extensas de cobre usadas para terra, alimentação ou dissipação. Um plano contínuo de terra reduz a área de loop da corrente de retorno e melhora EMI. Em placas de 4 camadas ou mais, a diferença entre ter e não ter um plano adequado é enorme.

O nosso guia sobre espessura do cobre em PCB explica quando aumentar a gramagem realmente ajuda e quando só aumenta custo e dificuldade de fabrico.

3. Pads: O Ponto Onde a Montagem Acontece

O pad é a área metálica onde a solda liga o componente à placa. Parece simples, mas é uma das partes mais críticas da PCB porque está exatamente na interface entre design e assembly.

Existem vários tipos de pads:

• **SMD pads** para componentes de superfície
• **Through-hole pads** para terminais que atravessam a placa
• **Thermal pads** sob QFN, MOSFETs e reguladores
• **Test pads** para ICT, flying probe ou debug
• **Edge pads / fingers** para conectores e cartões

Porque os pads falham

Os erros mais comuns são:

1. Pad curto demais para o terminal real
2. Pad demasiado grande, criando excesso de solda
3. Solder mask mal aberta em redor do pad
4. Via demasiado próxima a sugar solda
5. Thermal relief mal configurado em pads ligados a planos

Num resistor 0402, por exemplo, a diferença entre um pad equilibrado e um pad com massa térmica desigual é suficiente para provocar tombstoning. Em BGA, coplanaridade, planaridade do acabamento e tamanho do pad são ainda mais sensíveis.

**A Perspetiva do Hommer**: Quando um cliente diz “o componente não soldou bem”, eu normalmente começo por olhar para o pad, não para a máquina SMT. O equipamento moderno é muito repetível; footprints errados continuam a ser uma das principais causas de defeitos repetidos.

4. Vias: As Colunas Verticais da Interligação

Se as trilhas são as estradas horizontais, as vias são os elevadores que ligam os diferentes pisos da placa. Uma via é tipicamente um furo perfurado e metalizado que conecta camadas de cobre diferentes.

Os tipos mais comuns são:

• **Through vias** - atravessam toda a placa
• **Blind vias** - ligam uma camada externa a uma camada interna
• **Buried vias** - ligam apenas camadas internas
• **Microvias** - perfuradas a laser em HDI
• **Via-in-pad** - colocadas dentro do próprio pad, normalmente preenchidas e planarizadas

As vias também afetam a parte elétrica. Em alta velocidade, uma via cria indutância parasita e stubs que degradam sinais rápidos. Em potência, a quantidade de vias em paralelo altera resistência e dissipação térmica.

Para aprofundar, consulte PCB Via Design: tipos, dimensionamento e boas práticas.

5. Máscara de Solda: A Camada Verde que Não É Só Cosmética

A máscara de solda é o revestimento polimérico aplicado sobre o cobre, deixando expostas apenas as áreas que devem ser soldadas ou contactadas. Embora a cor verde seja a mais comum, a função da máscara não é estética. Ela serve para:

• proteger o cobre contra oxidação
• reduzir pontes de solda
• aumentar isolamento superficial
• controlar áreas expostas para soldagem
• melhorar a robustez visual e a inspeção

Onde a máscara cria problemas

• Abertura demasiado grande: cobre exposto em excesso
• Abertura demasiado pequena: pad parcialmente coberto
• Dam insuficiente entre pads finos: maior risco de ponte
• Máscara deslocada: desalinhamento crítico em fine-pitch

Isto é especialmente importante em QFN, BGA, conectores de passo fino e pads térmicos. Uma máscara mal definida pode comprometer uma PCB inteira mesmo se todas as outras partes estiverem corretas.

O artigo aberturas de máscara de solda em PCB detalha este tema com números e critérios de design.

6. Serigrafia: A Camada de Informação Humana

A serigrafia é a camada impressa com texto, referências, polaridades, marcações de montagem e símbolos visuais. A sua função principal é facilitar:

• montagem manual ou inspeção
• reparação e rework
• identificação de componentes
• orientação de polaridade
• rastreabilidade básica

Embora não participe diretamente no circuito elétrico, a serigrafia mal planeada custa tempo de produção e gera erros operacionais. Os problemas mais comuns incluem:

• referência de componente escondida sob o próprio componente
• marcação de polaridade ambígua
• texto sobre pads ou áreas soldáveis
• fonte demasiado pequena para leitura real

Em protótipos e lotes pequenos, uma boa serigrafia reduz tempo de debug e rework de forma relevante. Em produção, melhora a eficiência da inspeção visual e evita inversões de diodo, LED, eletrolítico ou conector.

7. Acabamento Superficial: A Interface entre Cobre e Solda

O acabamento superficial é a camada aplicada nos pads e outras áreas expostas de cobre. Esta camada evita a oxidação do cobre e determina como a solda se comporta durante o assembly.

Os acabamentos mais comuns são:

• **HASL**
• **ENIG**
• **OSP**
• **Imersão em prata**
• **Imersão em estanho**
• **ENEPIG**

Porque isto faz parte estrutural da placa

Muitos iniciantes pensam que o acabamento é apenas “um detalhe de fabrico”. Não é. Ele muda:

• planaridade do pad
• shelf life
• compatibilidade com BGA/fine-pitch
• desempenho RF
• custo da placa
• risco de defeitos como black pad ou tarnishing

Para um protótipo simples THT, HASL pode ser suficiente. Para BGA de 0.4 mm pitch, ENIG costuma ser a escolha mais segura. Para RF, prata de imersão pode ter vantagens reais.

8. Componentes: A Parte “Visível” que Toda a Gente Reconhece

Quando alguém olha para uma PCB, normalmente pensa logo nos componentes. Resistores, capacitores, microcontroladores, conectores, BGAs e transformadores são, de facto, a parte funcional visível do conjunto. Mas os componentes só trabalham bem se todas as partes anteriores da placa estiverem corretas.

Principais grupos de componentes numa PCB

Em montagem SMT, os componentes pequenos exigem uniformidade geométrica dos pads e boa impressão de pasta. Em THT, a robustez do pad anelar e a metalização do furo fazem a diferença. Em BGA, quase tudo depende de planaridade, via strategy e controlo do processo.

9. Partes “Invisíveis” da PCB que os Iniciantes Costumam Ignorar

Nem todas as partes importantes da placa são visíveis na superfície. Em placas de 4 camadas ou mais, existem elementos internos que definem o desempenho real:

• **cores**: núcleos laminados com cobre em ambos os lados
• **pré-pregs**: folhas de fibra/resina que unem as camadas
• **espessura dielétrica**: controla impedância e acoplamento
• **simetria do stackup**: reduz warpage
• **distribuição de cobre**: altera térmica e estabilidade mecânica

Estas partes são a razão pela qual duas PCBs “iguais” no layout externo podem comportar-se de forma muito diferente em EMI, alta velocidade ou reflow. Se o seu projeto usa múltiplas camadas, vale a pena estudar camadas PCB, stackup multicamada e controlo de impedância.

Como Todas as Partes Trabalham Juntas

Uma placa de circuito só funciona bem quando estas partes são pensadas como sistema:

1. O **substrato** suporta e isola
2. O **cobre** conduz sinais e potência
3. Os **pads** criam a interface de solda
4. As **vias** conectam as camadas
5. A **máscara de solda** protege e delimita
6. A **serigrafia** informa quem monta e repara
7. O **acabamento superficial** preserva soldabilidade
8. Os **componentes** executam a função eletrónica

Se uma destas partes estiver mal especificada, a falha nem sempre aparece logo. Às vezes surge apenas após reflow, ensaio térmico, vibração mecânica, armazenamento ou meses em campo.

Erros Mais Comuns ao Definir as Partes de uma PCB

1. Tratar a placa como “suporte” e não como sistema

Este erro leva a footprints genéricos, material base escolhido por preço e stackup decidido no fim do projeto. Resultado: problemas aparecem tarde, quando corrigir custa muito mais.

2. Ignorar a relação entre pad e processo de montagem

Pads de biblioteca copiados sem confirmar package real, stencil e processo SMT continuam a causar mais defeitos do que muita gente admite.

3. Escolher a via apenas pelo menor drill disponível

Via pequena não é automaticamente melhor. Pode dificultar fabricação, reduzir yield e aumentar custo sem necessidade.

4. Subestimar a máscara de solda

Em projetos fine-pitch, a abertura de máscara é tão importante quanto o pad copper. Tratar isto como detalhe é pedir por pontes e reparações.

5. Escolher acabamento superficial só pelo preço

Uma poupança pequena na placa pode multiplicar a taxa de defeitos na montagem, sobretudo em BGA, QFN e longos períodos de armazenamento.

Checklist: Como Rever a Anatomia da Sua PCB Antes de Enviar para Fabrico

1. Confirme se o material base está alinhado com térmica, frequência e rigidez exigidas.
2. Verifique gramagem de cobre e largura de trilhas para a corrente real do circuito.
3. Revise footprints e dimensões de pads contra os datasheets dos componentes.
4. Valide distância entre vias, pads e aberturas de máscara em zonas críticas.
5. Garanta que a serigrafia não invade áreas de solda nem esconde polaridades.
6. Escolha acabamento superficial conforme pitch, shelf life e processo de assembly.
7. Reveja stackup, simetria e distribuição de cobre em placas multicamada.
8. Faça uma análise DFM antes de libertar Gerbers para produção.

Na PCB Portugal, a análise DFM antes de protótipo encontra precisamente este tipo de erro estrutural: partes da placa que existem no ficheiro, mas não estão preparadas para fabrico e montagem robustos.

Conclusão

As partes de uma placa de circuito impresso vão muito além dos componentes visíveis. Uma PCB é a combinação do substrato, cobre, pads, vias, máscara de solda, serigrafia, acabamento e stackup interno. Quando estas partes são especificadas de forma coerente, a placa fabrica bem, monta bem e dura em campo. Quando são tratadas como detalhes isolados, os problemas aparecem em forma de retrabalho, falha de teste ou devoluções.

Se está a rever um design novo ou a preparar um lote piloto, vale a pena olhar para a anatomia da placa com rigor. Muitos defeitos “de montagem” ou “de fornecedor” começam, na verdade, numa decisão aparentemente pequena sobre uma das partes da PCB.
