Anel Anular em PCB: Guia Completo de Design, Dimensionamento e Prevenção de Falhas por Breakout [2026]

Quando 3 Mils de Cobre Destruíram uma Produção Inteira de Placas HDI

No segundo trimestre de 2025, recebemos uma encomenda de 5000 placas de controlo para equipamento de telecomunicações — design HDI de 6 camadas com BGA de 0.4 mm pitch e microvias de 0.15 mm. O cliente tinha especificado anel anular de 4 mils nas vias mecânicas de 0.25 mm, que à primeira vista parecia adequado para IPC Class 2. A produção piloto de 200 unidades passou nos testes elétricos. Mas quando as 5000 placas saíram da linha de montagem, a inspeção AOI flagrou 8.2% de rejeição por breakout nas vias — o furo estava a tangenciar ou cortar o pad em mais de 90°. O custo de retrabalho e substituição ultrapassou os €38.000. A causa raiz? O designer tinha usado o valor mínimo do IPC como dimensão de design, sem descontar as tolerâncias acumuladas de perfuração (±3 mils) e registo de fotoferramenta (±2 mils). O anel anular real na produção era, no pior caso, de 4 − 3 − 2 = −1 mil. Breakout garantido.

Este caso não é exceção. Na nossa experiência de fábrica, o anel anular subdimensionado está entre as cinco principais causas de rejeição em placas HDI, e a confusão entre requisitos de produto final e dimensões de design é o erro mais frequente que vemos nos ficheiros Gerber que chegam ao nosso CAM.

O Que É o Anel Anular e Porque É Que Um Milímetro de Cobre Importa Tanto

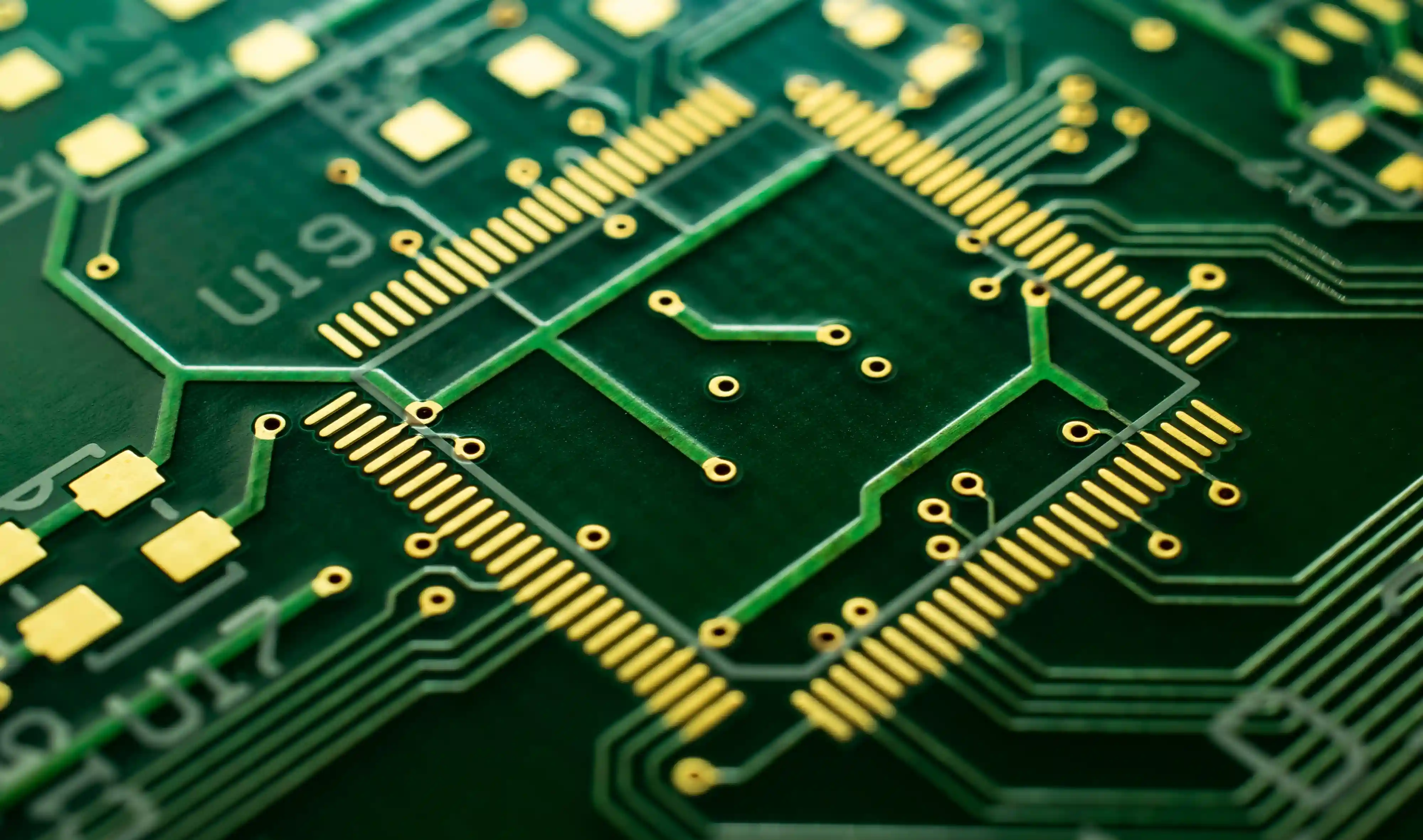

O anel anular (annular ring) é a largura da faixa de cobre que sobra entre a borda do furo terminado e a borda externa do pad. Visualize um pad circular com um furo no centro — o anel é a "argola" de cobre que rodeia esse furo. Parece trivial, mas esta faixa de cobre é o que garante a integridade da ligação elétrica entre o componente ou a via e a trilha que se liga ao pad.

Quando o furo é perfurado, ele nunca cai exatamente no centro do pad. Há sempre um desvio — e esse desvio come a largura do anel de um lado e acrescenta do outro. Se o desvio for maior que a largura do anel, o furo "rompe" a borda do pad. É o que chamamos breakout. Em termos práticos, breakout de até 90° é geralmente aceitável para vias em IPC Class 2. Breakout de 180° ou mais começa a comprometer a ligação elétrica. E breakout completo — onde o furo corta totalmente o pad — é uma falha catastrófica.

A largura do anel anular afeta três coisas simultaneamente: a confiabilidade da ligação elétrica, a capacidade de corrente da via, e a densidade de routing que consegue obter no board. Mais anel = mais cobre = mais margem de segurança, mas menos espaço para trilhas entre pads. É um trade-off fundamental que todo designer de PCB precisa de dominar.

Os Números do IPC: O Que a Norma Realmente Exige (e o Que Não Exige)

**"Em RF e alta velocidade, o erro mais caro não é perder 2 dias no layout; é aceitar uma impedância de ±15% quando o canal foi calculado para ±10% ou melhor. A geometria e o stackup têm de nascer juntos."** — Hommer Zhao, Founder & CEO, WIRINGO

A norma IPC-6012 define os requisitos de aceitabilidade do produto final, não as regras de design. Esta distinção é crítica e é exatamente onde a maioria dos engenheiros tropeça.

*Nota: IPC Class 3 exige que o anel anular seja medido a partir do furo terminado e não permite breakout. Contudo, em vias não sujeitas a stress mecânico, alguma interpretação existe — mas o requisito formal é zero breakout.

Aqui está o ponto que muitos engenheiros não percebem: estes valores são requisitos de inspeção do produto acabado. O IPC assume que o fabricante já compensou as tolerâncias de produção. Quando a norma diz "2 mils de anel anular mínimo para Class 2", significa que a placa que sai da fábrica deve ter pelo menos 2 mils de cobre residual em todo o perímetro do furo. Não significa que o seu pad de design deva ter 2 mils de anel.

Se o seu ficheiro Gerber tem um pad de 0.35 mm para um furo de 0.25 mm, o anel anular de design é de 0.05 mm (2 mils). Mas depois de considerar as tolerâncias de perfuração e registo, o anel real pode ser negativo. O IPC não o isenta de breakout só porque seguiu o valor da norma no design.

Tolerâncias Acumuladas: A Matemática Que Mata

Vamos decompor as tolerâncias que afetam o anel anular real numa produção típica:

• **Tolerância de perfuração (drill tolerance)**: ±3 mils (0.075 mm) para furos mecânicos padrão. Para furos menores que 0.35 mm, pode subir para ±4 mils. Para microvias laser, é tipicamente ±1 mil.
• **Tolerância de registo (registration tolerance)**: ±2 mils (0.05 mm) para produção padrão. Em placas multicamada de alta qualidade, pode baixar para ±1.5 mils. Em produção de baixo custo, pode subir para ±4 mils.
• **Tolerância de plotagem (plot tolerance)**: ±1 mil (0.025 mm) para fotoferramentas de filme, ±0.5 mils para LDIs (Laser Direct Imaging).

A tolerância total que afeta o anel anular é a soma vetorial destas componentes, mas na prática usamos a soma aritmética para o pior caso:

Anel Anular Real = Anel de Design − Drill Tolerance − Registration Tolerance

Para o caso da nossa produção problemática: 4 − 3 − 2 = −1 mil. Breakout garantido no pior caso. Mesmo considerando a probabilidade estatística (nem todos os furos terão o pior desvio simultaneamente), a taxa de breakout esperada com um anel de design de 4 mils e tolerâncias totais de 5 mils é de aproximadamente 15-20% — o que está perfeitamente alinhado com os 8.2% que observamos (porque nem todo breakout resulta em rejeição; apenas os que excedem 90°).

A Fórmula de Design: Como Dimensionar o Pad Corretamente

A fórmula que deveria estar em todos os templates de design é:

Pad Diameter = Finished Hole Size + 2 × (Annular Ring Mínimo + Drill Tolerance + Registration Tolerance)

Vamos aplicar a números concretos. Para uma via com furo de 0.3 mm em IPC Class 2, com produção standard:

• Furo terminado: 0.30 mm
• Anel anular mínimo (IPC Class 2): 0.05 mm
• Drill tolerance: 0.075 mm
• Registration tolerance: 0.05 mm
• **Pad = 0.30 + 2 × (0.05 + 0.075 + 0.05) = 0.30 + 0.35 = 0.65 mm**

Se o designer usasse apenas o requisito IPC sem tolerâncias: Pad = 0.30 + 2 × 0.05 = 0.40 mm. A diferença entre 0.65 mm e 0.40 mm é enorme em termos de densidade de routing — mas é a diferença entre uma placa que funciona e uma que não passa na inspeção.

A tabela acima mostra algo que surpreende muitos designers: para furos mecânicos, a diferença entre o pad calculado com tolerâncias e o pad "ingênuo" (apenas IPC) é de 0.20 a 0.30 mm. Em BGAs com pitch de 0.5 mm, isso significa a diferença entre conseguir routar com 2 vias entre pads e não conseguir routar de todo.

Anel Anular em Vias em Pad (Via-in-Pad): Onde as Regras Mudam Completamente

Vias em pad são um caso especial que merece atenção própria. Quando uma via é colocada diretamente num pad de componente — comum em BGAs de pitch fino — o anel anular deixa de ser apenas uma questão de ligação elétrica e passa a afetar a soldabilidade.

O problema: se o anel anular for demasiado generoso, o cobre do pad atua como dissipador térmico durante a refusão, criando um gradiente de temperatura que pode causar cold joints ou tombstoning em componentes adjacentes. Se for demasiado estreito, o copper plating no interior da via pode não ser suficiente para garantir a ligação entre camadas.

Para vias em pad com processo de filled via (entupimento com epoxy condutivo e sobreplatagem de cobre), o requisito de anel anular é menos crítico porque a superfície do pad é reconstruída após o fill. Mas — e este é o detalhe que os fabricantes de baixo custo não lhe dizem — se o fill não for bem executado, pode haver vazios (voids) sob a superfície do pad que causam falhas de solda BGA após ciclos térmicos.

Na nossa produção, vimos um caso com um BGA de 0.4 mm pitch onde as vias em pad tinham anel anular de 3 mils. Após 200 ciclos térmicos de -40°C a +125°C, três BGAs em 50 placas apresentaram opens nos corners. A análise cross-section revelou que o fill de epoxy tinha descolado da parede da via, criando uma cavidade que se expandiu com o cycling térmico. O anel anular de 3 mils não foi a causa direta, mas o pad reduzido limitou a área de contacto da esfera de solda, acelerando a falha.

Regras Práticas para Via-in-Pad

Para BGAs com pitch de 0.5 mm ou menor, as vias em pad são quase inevitáveis. Aqui estão as regras que aplicamos na nossa engenharia:

1. **Pad de via = pad de componente + 2 mils de anel**. Não tente poupar cobre aqui — o pad do BGA já está no limite dimensional.
2. **Sempre use filled vias (Type VII per IPC-4761)** para vias em pad de BGA. O custo adicional é de aproximadamente €0.05-0.10 por via, mas elimina o risco de voids e planaridade.
3. **Especifique planaridade do pad ≤ 15 μm** após o processo de fill e cap plating. Acima disso, os BGAs fine-pitch começam a ter problemas de coplanaridade.
4. **Não coloque vias em pad em esquinas do BGA** se puder evitar — são os pontos de maior stress térmico e mecânico durante os ciclos de refusão.

Anel Anular em Placas de Cobre Pesado: O Cenário Que a Maioria Esquece

Placas com cobre de 2 oz (70 μm) ou 3 oz (105 μm) — comuns em aplicações de potência e PCBs para veículos elétricos — introduzem um fator adicional no cálculo do anel anular: a etch factor.

**"Blindagem eficaz não é só adicionar malha. Para reduzir EMI de forma repetível, procuro sempre terminação 360°, controlo de retorno e separação consistente entre agressor e vítima ao longo de todo o percurso."** — Hommer Zhao, Founder & CEO, WIRINGO

Quando o cobre é espesso, o processo de corrosão (etching) ataca o cobre lateralmente tanto quanto verticalmente. Um pad de 1 mm de diâmetro em cobre de 3 oz pode ficar com 0.9 mm após o etching — uma perda de 50 μm (2 mils) por lado. Isto reduz o anel anular efetivo em 2 mils antes mesmo de considerar as tolerâncias de perfuração.

A fórmula corrigida para cobre pesado fica:

Pad = Furo + 2 × (Anel Mínimo + Drill Tol + Reg Tol + Etch Factor)

Onde o Etch Factor é tipicamente 1-2 mils para 2 oz e 2-3 mils para 3 oz de cobre. Isto significa que em placas de 3 oz, o pad precisa de ser 4-6 mils maior que o cálculo standard — o que em vias de 0.3 mm representa um acréscimo de 10-15% no diâmetro do pad.

Num projeto recente de inversor solar com cobre de 3 oz nas camadas de potência, o designer tinha especificado pads de via com anel anular de 6 mils (já incluindo tolerâncias de perfuração). Depois de adicionar o etch factor de 3 mils, o anel real na produção era de apenas 3 mils — abaixo do mínimo de 5 mils que recomendamos para aplicações de potência. O resultado: após 500 horas de teste de vida acelerada, duas vias em 100 placas apresentaram cracking no anel anular, causado pela combinação de cobre reduzido e stress térmico cíclico.

Comparação de Requisitos por Tipo de Aplicação e Classe

A tabela seguinte resume os requisitos práticos de anel anular que usamos internamente, baseados em anos de dados de produção e não apenas nos valores mínimos do IPC:

Note que os valores de "anel de design recomendado" são significativamente maiores que os mínimos do IPC. Isto não é conservadorismo irracional — é o resultado de otimizar o custo total (fabrico + retrabalho + rejeição) ao longo de dezenas de produções. Um mil extra no anel anular não acrescenta custo mensurável na fabricação, mas reduz a taxa de breakout de 5-8% para <0.5%.

Erros Comuns no Dimensionamento do Anel Anular

1. Usar o Valor IPC como Dimensão de Design

Já cobrimos este erro extensivamente, mas vale a pena reforçar com números. Num lote de 200 placas com BGA de 0.5 mm pitch, o designer especificou anel anular de 2 mils (o mínimo IPC Class 2) para as vias de fanout. Com tolerâncias de perfuração de ±3 mils e registo de ±2 mils, o anel real variava entre -3 e +7 mils. A taxa de breakout foi de 22%. O retrabalho custou €4.500. O custo de ter especificado anel de 6 mils? Zero — os pads teriam ficado 0.2 mm maiores, o que não afetava o routing neste design específico.

2. Não Considerar o Etch Factor em Cobre Pesado

Em placas com cobre de 2 oz ou mais, o etching lateral come o anel anular. Vi designers de potência que copiam as regras de anel de placas de 1 oz e aplicam diretamente em placas de 3 oz. O resultado é sempre o mesmo: breakout nas vias de potência após a produção, ou cracking após ciclos térmicos.

3. Reduzir o Anel Anular para "Caber" Mais Vias Entre Pads de BGA

Em BGAs de pitch fino (0.4-0.5 mm), a tentação de reduzir o anel anular para conseguir routar mais trilhas entre pads é enorme. Mas a matemática não mente: com pitch de 0.4 mm e pad de BGA de 0.25 mm, sobram 0.15 mm entre pads. Se a via de fanout tiver pad de 0.45 mm (anel de 6 mils para furo de 0.15 mm), não há espaço para nenhuma trilha entre a via e o pad adjacente. A solução correta não é reduzir o anel — é usar vias cegas ou em pad, ou adicionar camadas.

4. Misturar Requisitos de Via e Pads de Componente

Pads de componentes THT suportam stress mecânico direto durante a inserção do terminal e durante a soldadura onda. Um anel anular reduzido num pad de conector THT pode resultar em pad lifting — o pad descola do substrato durante a soldadura ou em serviço. Para conectores de potência ou conectores sujeitos a inserções repetidas (USB, RJ45), recomendamos anel anular de pelo menos 10 mils, independentemente da classe IPC.

5. Subdimensionar o anel em pads sujeitos a esforço mecânico

Conectores, relés, bornes e componentes THT de potência colocam o pad sob esforço adicional durante inserção, soldadura e utilização em campo. Quando o designer aplica ao pad de componente o mesmo anel mínimo usado em vias, a ligação pode até passar na inspeção elétrica inicial, mas fica sem margem para ciclos térmicos, vibração e reaperto mecânico. Em conectores com pinos de 0.64 mm ou 0.8 mm, recomendamos frequentemente anel de 8 a 10 mils para manter resistência mecânica e evitar pad lifting.

**"Sempre que o projeto entra em 5G, LVDS ou coaxial crítico, peço validação por cupão ou medição real. Um relatório de processo sem número objetivo, como perda de inserção ou impedância dentro de ±10%, não fecha engenharia séria."** — Hommer Zhao, Founder & CEO, WIRINGO

FAQ

Q: Qual anel anular devo usar como ponto de partida para uma via mecânica de 0.25 mm? Para uma via mecânica de **0.25 mm**, um ponto de partida seguro em produção Class 2 costuma ser pad de **0.55 a 0.65 mm**, o que deixa anel de design na faixa de **0.15 a 0.20 mm** antes das tolerâncias. O mínimo final de **2 mils (0.05 mm)** do **IPC-6012** não deve ser usado como regra direta de CAD.

Q: Porque é que um anel anular de 2 mils no CAD quase nunca basta? Porque os **2 mils** do **IPC-6012 Class 2** são requisito do produto acabado. Quando acrescenta perfuração de **±3 mils** e registo de **±2 mils**, o anel residual pode cair para **0 mil** ou negativo num dos lados do furo. É por isso que o design precisa de margem extra.

Q: Breakout parcial numa via é sempre rejeição? Não necessariamente. Em **Class 2**, algum breakout até **90°** pode ser aceite dependendo do tipo de feature e da largura residual. Em **Class 3**, a expectativa é muito mais rígida e, na prática, o objetivo deve ser **zero breakout** para não comprometer fiabilidade.

Q: Pads de componente THT precisam de mais anel do que vias? Sim. Para conectores, relés ou terminais que recebem esforço mecânico, recomendamos frequentemente **8 a 10 mils** de anel anular, mesmo quando a classe IPC permitir menos. O motivo é simples: a soldadura e a inserção criam tensão local que uma via comum não sofre.

Q: Em HDI com microvias laser, o anel anular continua a ser o fator principal? Nem sempre. Em microvias de **0.10 a 0.15 mm**, o alinhamento entre camadas, o target pad e o enchimento de cobre passam a pesar tanto quanto o anel visível. Em estruturas HDI sequenciais, uma diferença de **25 µm** já pode afetar captação da microvia na camada seguinte.

Q: Aumentar o anel anular aumenta sempre o custo da PCB? Não. Muitas vezes acontece o contrário: aumentar o anel de **5 mils** para **7 ou 8 mils** reduz scrap e evita retrabalho. O custo só sobe quando isso força mais camadas, muda breakout de BGA de **0.4 mm** pitch ou obriga a rever completamente a estratégia de fanout.
