Acabamento Superficial PCB: HASL vs ENIG vs OSP vs Imersão Prata/Estanho — Guia Completo [2026]

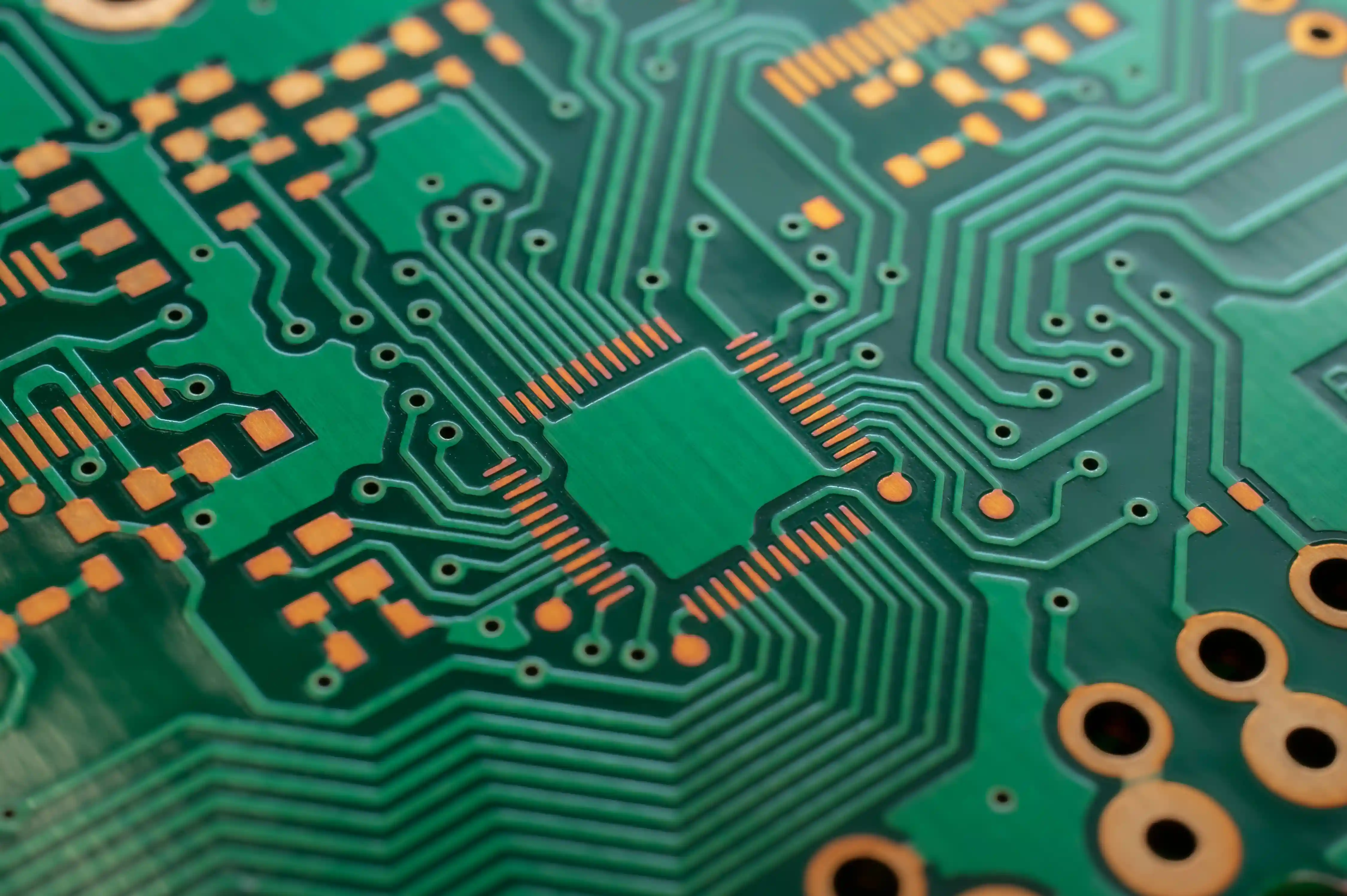

O acabamento superficial de uma PCB é a camada protetora aplicada sobre as pistas e pads de cobre expostos para prevenir oxidação e garantir soldabilidade. Os 6 principais tipos são: HASL (mais económico, 0.03–0.05 €/cm²), ENIG (planaridade excelente, padrão para BGA/fine-pitch), OSP (ecológico, custo baixo), Imersão Prata (ideal para RF/alta frequência), Imersão Estanho (boa planaridade, shelf life limitado) e ENEPIG (universal, previne black pad). A escolha depende do tipo de componentes, aplicação final, requisitos de shelf life e orçamento.
Introdução: O Acabamento Superficial que Pode Salvar — ou Arruinar — a Sua PCB
O cobre oxida. Esta verdade simples é a razão pela qual cada PCB precisa de um acabamento superficial. Sem proteção, os pads de cobre expostos oxidam em horas, tornando a soldadura impossível e o seu investimento em design inútil.
O acabamento superficial de uma PCB é a camada protetora aplicada sobre as pistas e pads de cobre expostos. A sua função é dupla: prevenir oxidação do cobre e garantir soldabilidade durante a montagem. Parece simples — mas a escolha errada pode causar defeitos de soldadura, problemas de fiabilidade e custos inesperados.
O mercado global de acabamentos superficiais para PCB foi avaliado em $3.2 mil milhões em 2024, com crescimento projetado de 5.8% ao ano até 2030, impulsionado pela miniaturização de componentes e a transição para soldadura lead-free (IPC State of the Industry Report).
Neste guia, comparamos os 6 principais acabamentos superficiais — HASL, ENIG, ENEPIG, OSP, imersão em prata e imersão em estanho — com dados concretos sobre custos, planaridade, shelf life, compatibilidade com componentes e aplicações ideais.
Porque é que o Acabamento Superficial é Crítico
O acabamento superficial não é apenas uma camada cosmética. Afeta diretamente:
- **Soldabilidade** — a capacidade de formar juntas de solda fiáveis
- **Planaridade** — essencial para componentes [BGA](/services/bga) e fine-pitch
- **Shelf life** — quanto tempo a PCB pode ser armazenada antes da montagem
- **Fiabilidade** — desempenho a longo prazo em condições reais
- **Compatibilidade RoHS** — conformidade com diretivas europeias
- **Desempenho RF** — perdas de inserção em [alta frequência](/services/rf-materials)
- **Custo** — impacto direto no custo total da PCB
**A Perspetiva do Hommer**: Na PCB Portugal, processamos milhares de projetos por ano e 30% dos problemas de montagem que identificamos estão relacionados com a escolha inadequada do acabamento superficial. Um acabamento errado para componentes fine-pitch pode significar uma taxa de defeitos 5× maior na linha SMT. Investir tempo nesta decisão poupa semanas de debugging depois.
Os 6 Principais Acabamentos Superficiais: Comparação Detalhada
Tabela Comparativa Completa
| Propriedade | HASL | ENIG | ENEPIG | OSP | Im. Prata | Im. Estanho |
|---|---|---|---|---|---|---|
| **Custo (€/cm²)** | 0.03–0.05 | 0.08–0.15 | 0.12–0.20 | 0.02–0.04 | 0.06–0.10 | 0.05–0.08 |
| **Planaridade** | Fraca | Excelente | Excelente | Boa | Boa | Boa |
| **Shelf Life** | 12+ meses | 12+ meses | 12+ meses | 6 meses | 6–12 meses | 6 meses |
| **Ciclos Reflow** | 4–6 | 4–6 | 4–6 | 2–3 | 2–3 | 3–4 |
| **Fine-Pitch** | Não | Sim | Sim | Sim | Sim | Sim |
| **Wire Bonding** | Não | Sim (Au) | Sim (Au/Al) | Não | Não | Não |
| **RoHS** | Lead-free HASL | Sim | Sim | Sim | Sim | Sim |
| **Desempenho RF** | Moderado | Bom | Bom | Bom | Excelente | Bom |
| **Risco Específico** | Ponte solda | Black pad | Custo | Humidade | Tarnishing | Tin whiskers |
1. HASL — Hot Air Solder Leveling
O HASL é o acabamento mais antigo e mais utilizado no mundo. A PCB é mergulhada em solda fundida e depois nivelada com jatos de ar quente a alta pressão.
Como Funciona
- A PCB limpa é imersa num banho de solda fundida (~250°C)
- Jatos de ar quente a alta pressão removem o excesso de solda
- A solda solidifica sobre os pads de cobre, formando uma camada protetora
Vantagens
- **Custo mais baixo** de todos os acabamentos (~0.03–0.05 €/cm²)
- **Excelente soldabilidade** — a solda adere a solda facilmente
- **Shelf life longo** — 12+ meses em condições normais
- **Múltiplos ciclos de reflow** — suporta 4–6 ciclos
- **Amplamente disponível** — qualquer fabricante oferece HASL
Limitações
- **Planaridade fraca** — variação de espessura de 10–25 µm (problemático para fine-pitch)
- **Stress térmico** — exposição a ~250°C pode danificar PCBs multicamada finas
- **Não adequado para BGA** — pads irregulares causam coplanaridade insuficiente
- **HASL com chumbo não é RoHS** — a versão lead-free (SnCu ou SAC305) é mais rugosa
Quando Usar HASL
HASL é ideal para: projetos sensíveis ao custo, componentes through-hole e SMT com pitch ≥0.65 mm, protótipos rápidos, e PCBs com baixa densidade de componentes.
2. ENIG — Electroless Nickel Immersion Gold
O ENIG tornou-se o padrão da indústria para montagem fine-pitch e é o acabamento mais especificado em projetos profissionais.
Estrutura da Camada
| Camada | Material | Espessura | Função |
|---|---|---|---|
| Base | Cobre | 35 µm (1 oz) | Condução elétrica |
| Barreira | Níquel (Ni) | 3–6 µm | Previne difusão Cu, base para Au |
| Proteção | Ouro (Au) | 0.05–0.1 µm | Proteção contra oxidação |
Vantagens
- **Planaridade excelente** — variação <5 µm, ideal para [BGA](/services/bga) e fine-pitch
- **Shelf life longo** — 12+ meses
- **Compatível com wire bonding** (ouro)
- **Boa soldabilidade** — superfície consistente e repetível
- **Excelente para testes com sondas** — superfície dura não é danificada
Limitações
- **Custo elevado** — 2–3× mais caro que HASL (~0.08–0.15 €/cm²)
- **Risco de black pad** — defeito de corrosão na interface Ni/Au
- **Camada de níquel pode afetar RF** — perdas adicionais acima de 10 GHz
- **Processo complexo** — requer controlo rigoroso do banho químico
O Problema do Black Pad
O black pad é o defeito mais temido do ENIG. Ocorre quando fósforo em excesso no banho de níquel causa hiper-corrosão na interface Ni/Au, resultando em:
- Juntas de solda frágeis que falham sob stress mecânico ou térmico
- Circuitos abertos invisíveis até ao teste funcional
- Taxa de incidência de 1–5% em processos mal controlados
A norma IPC-4552 Revisão B define requisitos rigorosos para prevenir black pad, incluindo controlo de pH (4.4–4.8), temperatura (82–88°C) e concentração de fósforo (7–9%).
**A Perspetiva do Hommer**: O black pad é a razão pela qual a seleção do fabricante é tão importante quanto a seleção do acabamento. Na [PCB Portugal](/about), monitorizamos 12 parâmetros do banho ENIG em tempo real. A diferença entre um fabricante de topo e um de baixo custo pode ser a diferença entre 0.1% e 5% de taxa de black pad — num lote de 10.000 PCBs, isso são 500 placas defeituosas.
3. ENEPIG — Electroless Nickel Electroless Palladium Immersion Gold
O ENEPIG é frequentemente chamado de "acabamento universal" porque resolve o problema de black pad do ENIG e é compatível com soldadura, wire bonding de ouro E alumínio.
Estrutura da Camada
| Camada | Material | Espessura | Função |
|---|---|---|---|
| Base | Cobre | 35 µm | Condução |
| Barreira 1 | Níquel (Ni) | 3–5 µm | Barreira difusão |
| Barreira 2 | Paládio (Pd) | 0.05–0.3 µm | Previne black pad |
| Proteção | Ouro (Au) | 0.03–0.05 µm | Proteção oxidação |
Quando Justifica o Custo Extra
- PCBs com **requisitos mistos**: soldadura SMT + wire bonding no mesmo board
- Projetos [médicos](/industries/medical) e [militares/defesa](/industries/defense) com requisitos de fiabilidade extrema
- Quando o risco de black pad é inaceitável (sistemas de segurança crítica)
- Aplicações com wire bonding de alumínio (o ENIG não suporta)
4. OSP — Organic Solderability Preservative
O OSP aplica uma camada orgânica ultra-fina (0.2–0.5 µm) sobre o cobre, usando compostos à base de benzimidazol ou imidazol.
Vantagens
- **Custo muito baixo** — comparável ao HASL (~0.02–0.04 €/cm²)
- **Ecológico** — sem metais pesados, processo simples
- **Boa planaridade** — superfície plana natural do cobre
- **Totalmente RoHS** — sem preocupações ambientais
- **Re-aplicável** — se o OSP degradar antes da montagem, pode ser reaplicado
Limitações
- **Shelf life curto** — 6 meses (sensível a humidade e temperatura)
- **Poucos ciclos de reflow** — apenas 2–3 (limitante para PCBs dupla face)
- **Difícil inspeção visual** — camada transparente sobre cobre
- **Não compatível com testes ICT** — sondas danificam facilmente a camada
Dados de Mercado
O OSP é o segundo acabamento mais utilizado globalmente, representando cerca de 25–30% do mercado de acabamentos, especialmente popular na produção eletrónica de alto volume na Ásia (NCAB Group Surface Finish Report).
5. Imersão em Prata (Immersion Silver)
A imersão em prata deposita uma camada fina de prata (0.15–0.4 µm) sobre o cobre através de uma reação de deslocamento químico.
Vantagens Únicas
- **Melhor desempenho RF** — a prata tem a maior condutividade elétrica de todos os metais (6.3×10⁷ S/m)
- **Excelente planaridade** — ideal para componentes fine-pitch
- **Custo moderado** — entre HASL e ENIG (~0.06–0.10 €/cm²)
- **Boa soldabilidade** — juntas de solda de alta qualidade
Limitações Críticas
- **Tarnishing (escurecimento)** — a prata reage com compostos de enxofre no ar, formando sulfureto de prata
- **Manuseamento especial** — requer embalagem anti-tarnish e luvas
- **Shelf life sensível** — 6–12 meses dependendo das condições de armazenamento
- **Micro-voids na solda** — podem ocorrer em certas ligas lead-free
Aplicações Ideais
A imersão em prata é a escolha preferida para circuitos RF e alta frequência, antenas 5G, filtros de micro-ondas e qualquer aplicação onde a integridade do sinal em frequências GHz é prioritária.
6. Imersão em Estanho (Immersion Tin)
A imersão em estanho deposita uma camada de estanho puro (0.8–1.2 µm) sobre o cobre. Oferece boa planaridade e custo moderado, mas com limitações importantes.
Vantagens
- **Boa planaridade** — adequado para fine-pitch
- **Custo competitivo** (~0.05–0.08 €/cm²)
- **Totalmente RoHS** — estanho puro sem chumbo
- **Compatível com press-fit** — ideal para conectores press-fit
Limitação Principal: Tin Whiskers
O estanho puro pode formar tin whiskers — filamentos cristalinos microscópicos que crescem espontaneamente a partir da superfície, podendo causar curto-circuitos. Este fenómeno é bem documentado pela NASA e foi responsável por falhas em satélites e equipamento militar.
Mitigação: - Fusão (reflow) da camada de estanho após deposição - Adição de traços de bismuto ou prata ao banho - Shelf life limitado a 6 meses antes da montagem
Guia de Decisão: Como Escolher o Acabamento Certo
Árvore de Decisão por Aplicação
| Se o seu projeto tem... | Recomendação | Alternativa |
|---|---|---|
| Componentes fine-pitch / BGA | ENIG | ENEPIG, OSP |
| Orçamento muito limitado | HASL lead-free | OSP |
| Requisitos RF / alta frequência | Imersão Prata | ENIG |
| Wire bonding (Au ou Al) | ENEPIG | ENIG (só Au) |
| Alto volume, custo mínimo | OSP | HASL |
| Longo armazenamento (>6 meses) | ENIG | HASL |
| Conectores press-fit | Imersão Estanho | ENIG |
| Fiabilidade máxima / militar | ENEPIG | ENIG |
| Produção mista THT + SMT | HASL lead-free | ENIG |
| [Protótipos rápidos](/services/prototype) | HASL | ENIG |
Análise de Custo por Volume
Para uma PCB típica de 100×100 mm com 30% de área de cobre exposta:
| Acabamento | Custo/Placa (100 un.) | Custo/Placa (1000 un.) | Custo/Placa (10000 un.) |
|---|---|---|---|
| HASL | €0.90–1.50 | €0.60–1.00 | €0.40–0.70 |
| OSP | €0.60–1.20 | €0.40–0.80 | €0.30–0.50 |
| Im. Estanho | €1.50–2.40 | €1.00–1.60 | €0.70–1.10 |
| Im. Prata | €1.80–3.00 | €1.20–2.00 | €0.80–1.40 |
| ENIG | €2.40–4.50 | €1.60–3.00 | €1.10–2.10 |
| ENEPIG | €3.60–6.00 | €2.40–4.00 | €1.70–2.80 |
**A Perspetiva do Hommer**: A minha recomendação para 80% dos projetos é simples: se tem componentes BGA ou fine-pitch, use ENIG. Se não tem, use HASL lead-free. Estas duas opções cobrem a grande maioria das aplicações. Os outros acabamentos — OSP, imersão prata, imersão estanho, ENEPIG — são para situações específicas onde as suas vantagens únicas justificam a complexidade adicional. Não complique desnecessariamente — [fale connosco](/contact) e ajudamos a decidir.
Normas e Especificações Aplicáveis
| Norma | Âmbito | Relevância |
|---|---|---|
| IPC-4552 | ENIG | Espessura de camadas, prevenção de black pad |
| IPC-4553 | Imersão Prata | Espessura mínima, testes de envelhecimento |
| IPC-4554 | Imersão Estanho | Espessura, mitigação de tin whiskers |
| IPC-4555 | ENEPIG | Espessura de Ni, Pd e Au |
| IPC-4556 | OSP | Espessura, performance térmica |
| J-STD-003 | Testes de soldabilidade | Aplicável a todos os acabamentos |
| IPC-A-610 | Critérios de aceitação | Classes 1, 2 e 3 por acabamento |
O cumprimento destas normas é essencial para garantir a qualidade e fiabilidade do produto final, especialmente para mercados regulados como automotivo (IATF 16949) e médico (ISO 13485).
Tendências para 2026 e Futuro
1. Crescimento do ENEPIG O ENEPIG está a ganhar quota de mercado rapidamente, impulsionado pela necessidade de acabamentos universais em PCBs com requisitos mistos (SMT + wire bonding + press-fit). O custo está a diminuir à medida que mais fabricantes adotam o processo.
2. OSP Avançado Novas formulações de OSP com shelf life estendido (9–12 meses) e compatibilidade com 4–5 ciclos de reflow estão a ser desenvolvidas, potencialmente tornando o OSP competitivo com ENIG para aplicações fine-pitch de alto volume.
3. Acabamentos para mmWave e 6G Com frequências de operação a ultrapassar 100 GHz, novos acabamentos otimizados para baixas perdas de inserção estão em desenvolvimento, incluindo variantes de imersão prata com proteção anti-tarnish melhorada.
4. Sustentabilidade A pressão regulatória europeia (REACH, RoHS) continua a favorecer acabamentos sem metais pesados. O OSP e variantes lead-free de HASL beneficiam desta tendência.
Erros Comuns na Escolha do Acabamento
- **Usar HASL com BGA de 0.4 mm pitch** — a irregularidade da superfície causa 3–5% de defeitos de coplanaridade
- **Especificar OSP para PCBs armazenadas >6 meses** — a camada orgânica degrada, causando problemas de soldabilidade
- **Ignorar o ambiente de armazenamento com imersão prata** — exposição a enxofre (borracha, cartão, poluição) causa tarnishing em semanas
- **Não verificar compatibilidade com o perfil de reflow** — alguns acabamentos requerem ajustes no perfil térmico
- **Escolher ENIG de um fabricante sem controlo de black pad** — economia de 10% no custo pode resultar em 5% de defeitos
Referências
- [IPC-4552B - ENIG Specification](https://www.ipc.org/) - Performance Specification for Electroless Nickel / Immersion Gold
- [NCAB Group - PCB Surface Finishes Guide](https://www.ncabgroup.com/pcb-surface-finishes/) - Comprehensive comparison and selection guide
- [NASA - Tin Whisker Research](https://nepp.nasa.gov/whisker/) - Tin whisker mitigation and documentation
- [Epec - PCB Surface Finish Advantages and Disadvantages](https://www.epectec.com/articles/pcb-surface-finish-advantages-and-disadvantages.html) - Industry reference
- [J-STD-003 Solderability Tests](https://www.ipc.org/) - Standard for solderability testing
*Escrito por Hommer Zhao, fundador da PCB Portugal. Fabricamos PCBs com todos os acabamentos superficiais — HASL, ENIG, ENEPIG, OSP, imersão prata e estanho — para clientes em toda a Europa. Solicite um orçamento gratuito com recomendação de acabamento para o seu projeto.*
