Qual é a tolerância típica para o diâmetro de furos em PCBs de produção em série?

A tolerância padrão para furos mecânicos é de ±0,05 mm (±2 mil). Para furos de via com revestimento (plated through-hole), a espessura mínima do revestimento de cobre é de 20 µm, conforme IPC-6012 Classe 2. Furos abaixo de 0,3 mm exigem tecnologia de microvia e laser, com tolerâncias mais apertadas de ±0,025 mm.

Por que o teste de continuidade (flying probe ou bed-of-nails) é obrigatório antes da montagem?

O teste de continuidade verifica todos os circuitos elétricos da PCB para garantir que não existem circuitos abertos (opens) ou curtos-circuitos (shorts). Um erro não detetado pode levar à falha total da montagem, com custos de retrabalho superiores a 10x o valor da placa. O teste é realizado com precisão de até 0,1 mm e sensibilidade de 10 mΩ.

Qual a diferença entre plating eletrolítico e eletroless?

O plating eletroless (sem corrente) deposita uma camada fina e uniforme de cobre (2–5 µm) em superfícies não condutoras, usado principalmente para revestimento inicial de furos. O plating eletrolítico (com corrente) adiciona cobre adicional (20–35 µm) para aumentar a espessura da trilha e do revestimento do furo, essencial para vias de alta corrente e confiabilidade térmica.

Quando devo usar ENIG em vez de HASL como acabamento superficial?

Use ENIG (Imersão de Ouro sobre Níquel) para designs com componentes finos pitch (e.g., BGAs com passo <0,5 mm), onde a planicidade é crítica. O HASL pode causar unevenness (0,3–0,5 µm de variação), levando a falhas de solda. O ENIG oferece superfície plana (±0,1 µm), melhor proteção contra oxidação e compatibilidade com montagem de múltiplos ciclos térmicos.

Como a umidade do laminado afeta a fabricação de PCBs multicamada?

Laminados com umidade residual >0,3% podem gerar delaminação durante o refluxo térmico, especialmente em PCBs com espessura >1,6 mm. A pré-secagem a 120°C por 4 horas antes da laminação é recomendada para FR-4. Para materiais de alta frequência (e.g., Rogers), a umidade deve ser <0,05% para evitar variações na constante dielétrica (Dk).

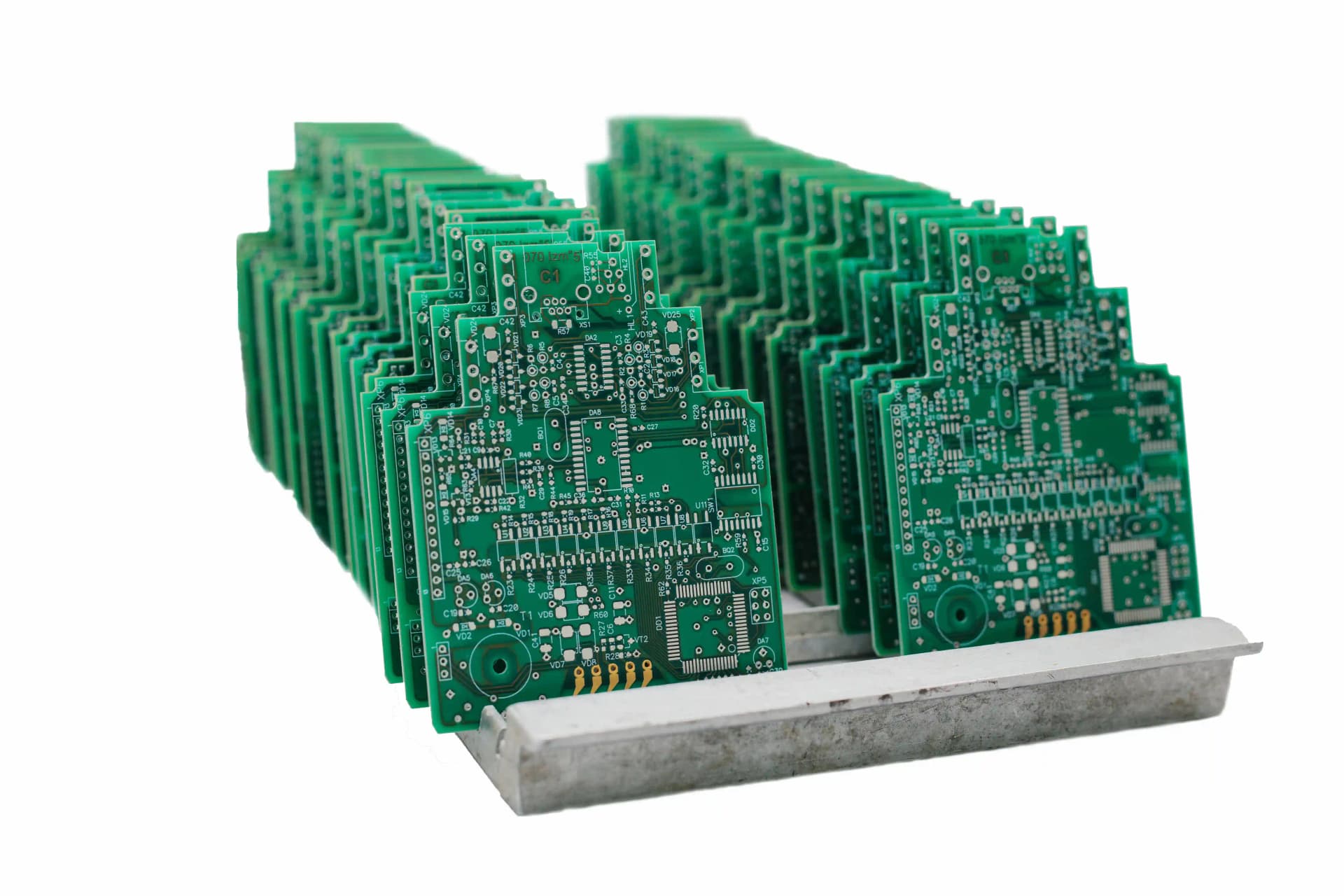

Passos da Fabricação de PCB: Guia Técnico Completo para Engenheiros de Hardware

Q: Como a umidade do laminado afeta a fabricação de PCBs multicamada?

Laminados com umidade residual >0,3% podem gerar delaminação durante o refluxo térmico, especialmente em PCBs com espessura >1,6 mm. A pré-secagem a 120°C por 4 horas antes da laminação é recomendada para FR-4. Para materiais de alta frequência (e.g., Rogers), a umidade deve ser <0,05% para evitar variações na constante dielétrica (Dk).

Um Lote de 500 PCBs Rejeitado por Falha de Via: O Que Correu Mal?

Num projeto de um controlador industrial, um lote de 500 PCBs multicamada de 8 camadas foi rejeitado após a montagem devido a falhas intermitentes de comunicação SPI. Os testes de emissão conduzida mostraram picos de ruído a 40 MHz, e a inspeção com microscópio de raios-X revelou vias com revestimento de cobre incompleto (voids) em 12% das amostras. A análise de falhas apontou para um problema no processo de plating eletrolítico: o tempo de imersão foi reduzido em 15% para aumentar a produtividade, resultando em espessuras de cobre abaixo do mínimo de 20 µm exigido pela IPC-6012 Classe 2. A resistência da via subiu de 2 mΩ para 8 mΩ, causando queda de tensão e degradação do sinal. O retrabalho custou 18.000€ e atrasou a produção em 5 semanas.

Este caso ilustra uma realidade: a fabricação de PCB não é uma caixa preta. Cada etapa do processo tem parâmetros críticos que, se mal controlados, comprometem a funcionalidade e a fiabilidade. Este artigo desmonta os 15 passos técnicos da fabricação de PCB, com foco em tolerâncias, riscos comuns e conformidade com padrões IPC. O objetivo é capacitar engenheiros de hardware, NPI e compras técnicas a especificar, validar e auditar processos de fabricação com precisão.

Etapa 1: Geração e Verificação de Dados Gerber (RS-274X)

Antes da produção física, o design é convertido em dados Gerber (formato RS-274X) e ficheiros NC-Drill. Estes ficheiros definem as camadas de cobre, furos, máscara de solda e serigrafia. A verificação DFM (Design for Manufacturability) é realizada com ferramentas como Valor ou CAM350, validando:

Espaçamento mínimo entre trilhas: ≥6 mil (0,15 mm) para produção standard
Diâmetro mínimo de furo: ≥0,3 mm para perfuração mecânica
Margem de cobre para bordas: ≥0,2 mm
Tolerância de alinhamento entre camadas: ≤0,075 mm

Erros comuns incluem ficheiros Gerber mal exportados (e.g., camadas invertidas) ou faltando ficheiros de furo. A conformidade com IPC-2581 ou ODB++ reduz riscos, mas RS-274X permanece o padrão mais utilizado.

Etapa 2: Corte do Laminado (Panelização)

O laminado FR-4 (ou outro material) é cortado em painéis de tamanho padrão (e.g., 18"x24" ou 500x600 mm) usando serras de precisão. A espessura do laminado varia de 0,2 mm a 3,2 mm, com tolerância típica de ±10%. Para multicamada, as folhas internas (inner layers) são pré-fabricadas com trilhas de cobre.

Tabela 1: Espessuras Comuns de Laminado e Tolerâncias

Espessura Nominal (mm)	Tolerância (±mm)	Aplicação Típica
0,4	0,05	Dispositivos portáteis
0,8	0,08	IoT, sensores
1,0	0,10	Equipamento industrial
1,6	0,15	Consumer electronics
2,0	0,20	Fontes de alimentação

Fonte: IPC-4101D, Secção 3.4

Etapa 3: Aplicação de Película Sensitive à Luz (Photoresist)

Uma película fotossensível é laminada sobre o cobre. Existem dois tipos:

**Dry Film**: Usado para trilhas >100 µm, espessura típica de 30–50 µm
**Liquid Photoresist (LPI)**: Para HDI e trilhas finas (<75 µm), aplicado por rolo ou spray

A adesão é crítica: bolhas ou partículas contaminantes podem causar shorts ou opens.

Etapa 4: Exposição à Luz UV (Photolithography)

A película é exposta à luz UV através de uma fotolito (film tool) que contém o padrão do circuito. A luz polimeriza as áreas expostas (positive resist). Sistemas de exposição com laser direto (Direct Imaging, DI) eliminam a necessidade de fotolitos físicos, com precisão de alinhamento de ±15 µm.

Etapa 5: Desenvolvimento (Development)

O painel é imerso numa solução alcalina (e.g., Na2CO3 1%) que remove a película não exposta, revelando o cobre que será atacado na etapa seguinte. O tempo e temperatura são críticos: sub-desenvolvimento deixa resíduos; sobre-desenvolvimento ataca áreas úteis.

Etapa 6: Ataque Químico (Etching)

O cobre exposto é removido com solução de cloreto férrico (FeCl3) ou peróxido de amónia (NH4OH). O processo é isotrópico: ataca lateralmente, causando undercut de ~10–15% da espessura do cobre. Para trilhas finas (<100 µm), o undercut pode causar variações de impedância.

Tabela 2: Parâmetros de Ataque e Efeito no Undercut

Espessura do Cobre (µm)	Undercut Típico (µm)	Tolerância de Trilha (±%)
18 (0,5 oz)	3–4	10%
35 (1 oz)	5–6	12%
70 (2 oz)	8–10	15%

Fonte: IPC-6012D, Anexo B

Etapa 7: Stripping (Remoção da Película)

A película restante (agora protegendo as trilhas) é removida com solução de NaOH, deixando apenas o cobre final. Resíduos podem interferir com a adesão da máscara de solda.

Etapa 8: Perfuração de Furos (Drilling)

Furos são feitos com brocas de carbureto de tungsténio (diâmetros ≥0,3 mm) ou laser CO2/UV (para microvias <0,15 mm). A velocidade de rotação (30.000–150.000 RPM) e a penetração são otimizadas para minimizar o desgaste da broca e o risco de delaminação.

Furos mecânicos: diâmetro mínimo 0,2 mm, com precisão de ±0,05 mm
Furos a laser: diâmetro 0,075–0,15 mm, precisão ±0,025 mm

Etapa 9: Revestimento Eletrolítico (Plating)

Este é um dos passos mais críticos para fiabilidade. O processo tem duas fases:

**Eletroless Copper**: Deposição inicial de 0,5–1 µm de cobre em furos não condutores
**Plating Eletrolítico**: Adição de 20–35 µm de cobre com corrente DC, garantindo conexão entre camadas

A espessura mínima do revestimento do furo (hole wall) é de 20 µm (IPC-6012 Classe 2). Temperatura, pH e densidade de corrente são monitorizados em tempo real.

Etapa 10: Formação de Vias e Acabamento de Camadas Internas

Para multicamada, as camadas internas são alinhadas e laminadas sob calor (180°C) e pressão (300 psi). O preenchimento de vias cegas ou enterradas pode usar cobre eletrolítico ou resina condutiva. A delaminação é um defeito comum se a limpeza ou a pressão forem inadequadas.

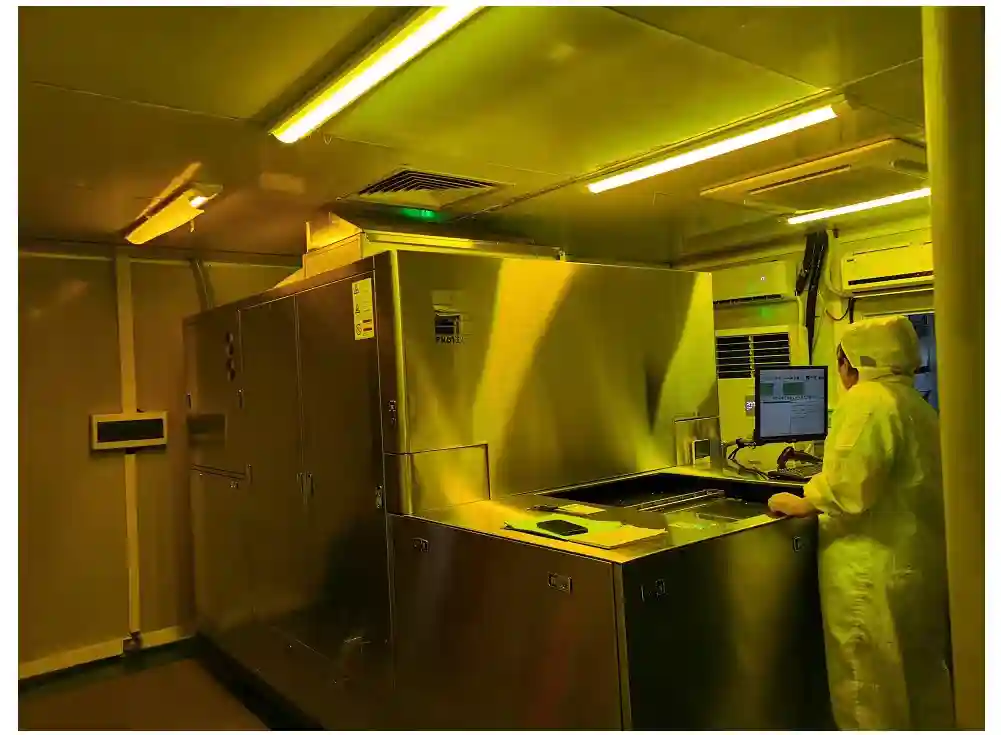

Etapa 11: Aplicação de Máscara de Solda (Solder Mask)

Uma tinta epóxi é aplicada por rolo ou spray e exposta/curada com UV. Define áreas para soldadura e protege contra curtos. Tolerância típica de alinhamento: ±0,1 mm. A cobertura de furos (tenting) é usada para vias não expostas.

Etapa 12: Acabamento Superficial e Marcação

O acabamento protege os pads de oxidação e garante boa molhabilidade de solda. Opções comuns:

**HASL (Hot Air Solder Leveling)**: ±0,3 µm de espessura, pode causar unevenness
**ENIG (Electroless Nickel Immersion Gold)**: Ni 3–6 µm, Au 0,05–0,1 µm, planicidade ±0,1 µm
**OSP (Organic Solderability Preservative)**: Camada fina (0,2–0,4 µm), vida útil limitada

A serigrafia (legend) é aplicada com tinta epóxi branca para identificação.

Etapa 13: Corte e Separação (Depaneling)

O painel é cortado em placas individuais usando:

**V-Score**: Para placas retangulares, profundidade de 1/3 da espessura
**Tab Routing**: Para formas irregulares, com pontes de 3–5 mm
**Laser ou Router CNC**: Para alta precisão

Etapa 14: Teste Elétrico (Flying Probe ou Bed-of-Nails)

Verifica continuidade (opens) e isolamento (shorts) em todos os nets. O flying probe é usado para baixo volume (<1000 unidades), com precisão de 0,1 mm. O bed-of-nails exige um fixture personalizado, mas testa em segundos.

Sensibilidade: 10 mΩ para opens, 100 kΩ para shorts
Tensão de teste: 10–500 VDC, conforme isolamento

Etapa 15: Inspeção Final e Embalagem

Inspeção visual (automatizada ou manual) conforme IPC-A-610. Raio-X para vias enterradas. Medição de espessura de cobre, planicidade e impedância (se aplicável). Embalagem em sacos antiestáticos com indicadores de humidade.

Erros Comuns na Fabricação de PCB

**Especificação incorreta de acabamento superficial**: HASL em BGAs finos pitch causa solda insuficiente ou bridging
**Falta de via stitching para planos de terra**: Aumenta EMI e reduz integridade de sinal
**Margens de furo insuficientes (annular ring)**: <0,1 mm causa abertura de via durante o plating
**Uso de furos mecânicos <0,2 mm**: Alta taxa de quebra de broca e furos não platinados
**Não especificar tolerância de impedância**: ±10% é insuficiente para links de 5+ Gbps; exigir ±5%

Checklist de Validação de Fabricação de PCB

[ ] Verificar ficheiros Gerber com ferramenta DFM (e.g., Valor, CAM350)
[ ] Confirmar espessura de cobre e tolerância com o fabricante
[ ] Especificar acabamento superficial adequado (ENIG para <0,5 mm pitch)
[ ] Definir tolerância de impedância (±5% para alta velocidade)
[ ] Exigir relatório de plating (espessura mínima de 20 µm em furos)
[ ] Validar método de teste elétrico (flying probe ou bed-of-nails)
[ ] Solicitar amostras de raio-X para vias multicamada
[ ] Confirmar embalagem ESD e certificação IPC-6012

Referências

[IPC-6012D: Qualification and Performance Specification for Rigid Printed Boards](https://www.ipc.org/TOC/IPC-6012D-TOC.pdf)
IPC-2221B: Generic Standard on Printed Board Design
FR-4 Material Properties – Isola Group Datasheet
[ENIG vs HASL – DfR Solutions Technical Paper](https://www.dfrsolutions.com/hot-topics/enig-vs-hasl)
PCB Plating Process – NASA EEE-INST-002
