Aberturas de Máscara de Solda em PCB: Guia Técnico Completo para Engenheiros de Hardware

Um Projeto de Comunicação Industrial com 12% de Retrabalho: O Que Correu Mal?

Uma empresa de automação industrial enfrentou um problema crônico em lotes de PCBs para módulos CANopen: 12% das placas apresentavam curtos-circuitos entre pads de QFNs de 0,4 mm pitch após a soldagem por refluxo. A análise de falha revelou que as aberturas de máscara de solda eram 20% menores que o necessário, forçando o fluxo excessivo de solda e criando bridges.

Este caso real ilustra a importância crítica de especificar corretamente as aberturas de máscara de solda. Vamos explorar os fatores técnicos que determinam suas dimensões, comparações entre tecnologias e como evitar erros que custam tempo e dinheiro.

**"Num DFM sério, verifico primeiro 3 pontos: anel anular, máscara e furo acabado. Se estes limites não fecham com IPC-2221 e IPC-6012, a probabilidade de perda de yield acima de 10% aparece antes da primeira série."** — Hommer Zhao, Founder & CEO, WIRINGO

Dimensionamento de Aberturas: Tolerâncias e Padrões IPC-4761

As aberturas de máscara de solda não são simplesmente cópias dos pads de cobre. Elas requerem ajustes precisos para compensar:

1. **Desvio de alinhamento** durante a exposição e desenvolvimento (±5 mil para LPI, ±2 mil para dry film)
2. **Expansão térmica** do substrato durante o ciclo de refluxo (CTE de 17 ppm/°C para FR-4)
3. **Espessura da máscara** (25–50 µm para LPI, 35–70 µm para dry film)

Tabela 1: Especificações de Folga por Tecnologia e Componente

Implicações Práticas: A máscara seca permite folgas menores, essencial para HDIs com vias de 4 mil. No entanto, seu custo é 30% superior à LPI, tornando-a inviável para projetos de baixo volume.

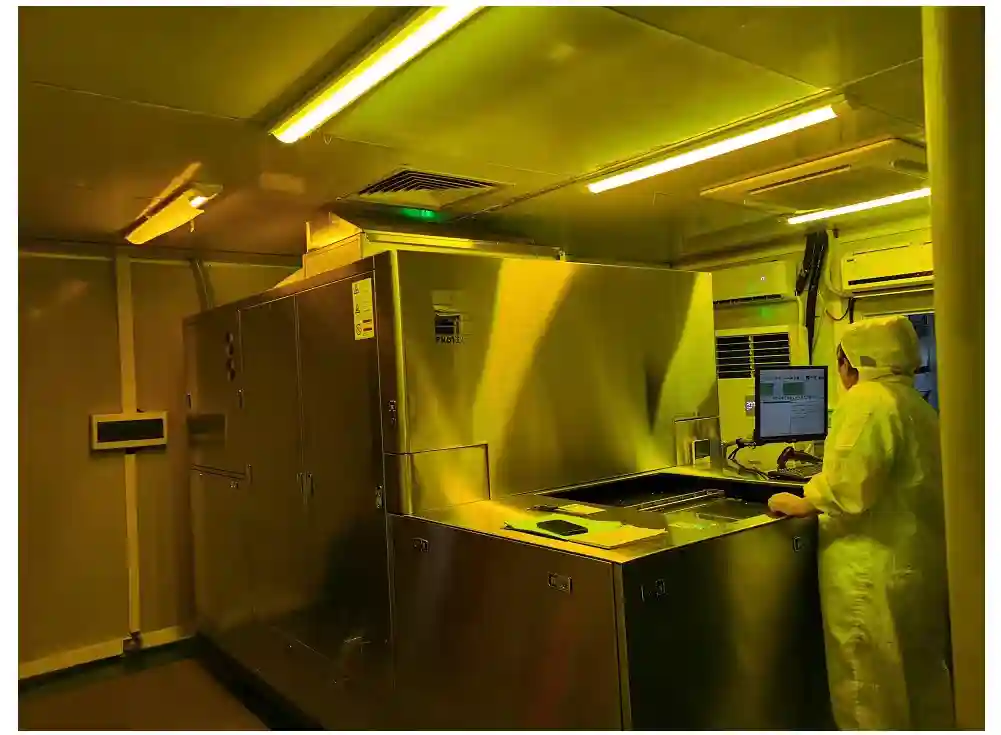

Comparação Técnica: LPI vs Dry Film vs Tintas Especiais

Tabela 2: Características Técnicas por Tipo de Máscara

Análise de Custo-Benefício: Para PCBs de RF/5G, a tinta low Dk reduz perdas de sinal em 20%, justificando seu custo adicional. Já para designs padrão, a LPI oferece o melhor equilíbrio entre custo e desempenho.

**"Na produção real, 0,10 mm de margem adicional num pad crítico ou uma janela de impedância de ±10% valem mais do que uma BOM perfeita. É essa folga de processo que separa 95% de yield de 80%."** — Hommer Zhao, Founder & CEO, WIRINGO

Erros Comuns e Consequências Reais

Erro #1: Ignorar o Efeito de "Solder Domes" em Pads Não-Mascarados

Deixar pads de teste (test points) sem máscara pode causar cúpulas de solda de até 0,2 mm de altura, comprometendo o teste por pinça (flying probe). Solução: especificar aberturas de máscara que cubram 80% do pad, deixando uma área exposta para contato.

Erro #2: Máscara sobre Vias sem Tenting

Vias expostas aumentam o risco de contaminação iônica em 40%, conforme dados do IPC J-STD-001. Para vias não tampadas, exigir via tenting com máscara (cobertura completa) ou uso de resina epóxi.

Erro #3: Folgas Inadequadas em Linhas de Alta Tensão

Em PCBs de 24V ou mais, folgas <5 mil (0,127 mm) entre a máscara e pads aumentam o risco de arco elétrico em 30%. Solução: seguir IPC-2221 para espaçamento de arco (8 mil/V para >500V).

Checklist de Verificação para Aberturas de Máscara de Solda

1. [ ] Verificar folga mínima de 4 mil (0,1 mm) para componentes finos pitch (≤0,5 mm)
2. [ ] Especificar tolerância de alinhamento de ±2 mil (0,05 mm) para máscara seca
3. [ ] Requerir via tenting em vias ≤10 mil (0,25 mm) conforme IPC-4761 Tipo VI
4. [ ] Validar espessura da máscara entre 25–50 µm com fabricante
5. [ ] Incluir áreas de teste para medição de adesão (ASTM D3359)
6. [ ] Especificar máscara low Dk (≤3,0) para linhas de RF acima de 6 GHz
7. [ ] Requerir relatório de medição de espessura em 3 pontos da PCB

**"Quando o requisito é Classe 3, não basta pedir qualidade premium no email. Tem de definir a norma, a rastreabilidade por lote e pelo menos 24 meses de retenção documental; caso contrário, o fornecedor fabrica como Classe 2 e a discussão começa só na inspeção final."** — Hommer Zhao, Founder & CEO, WIRINGO

Conclusão

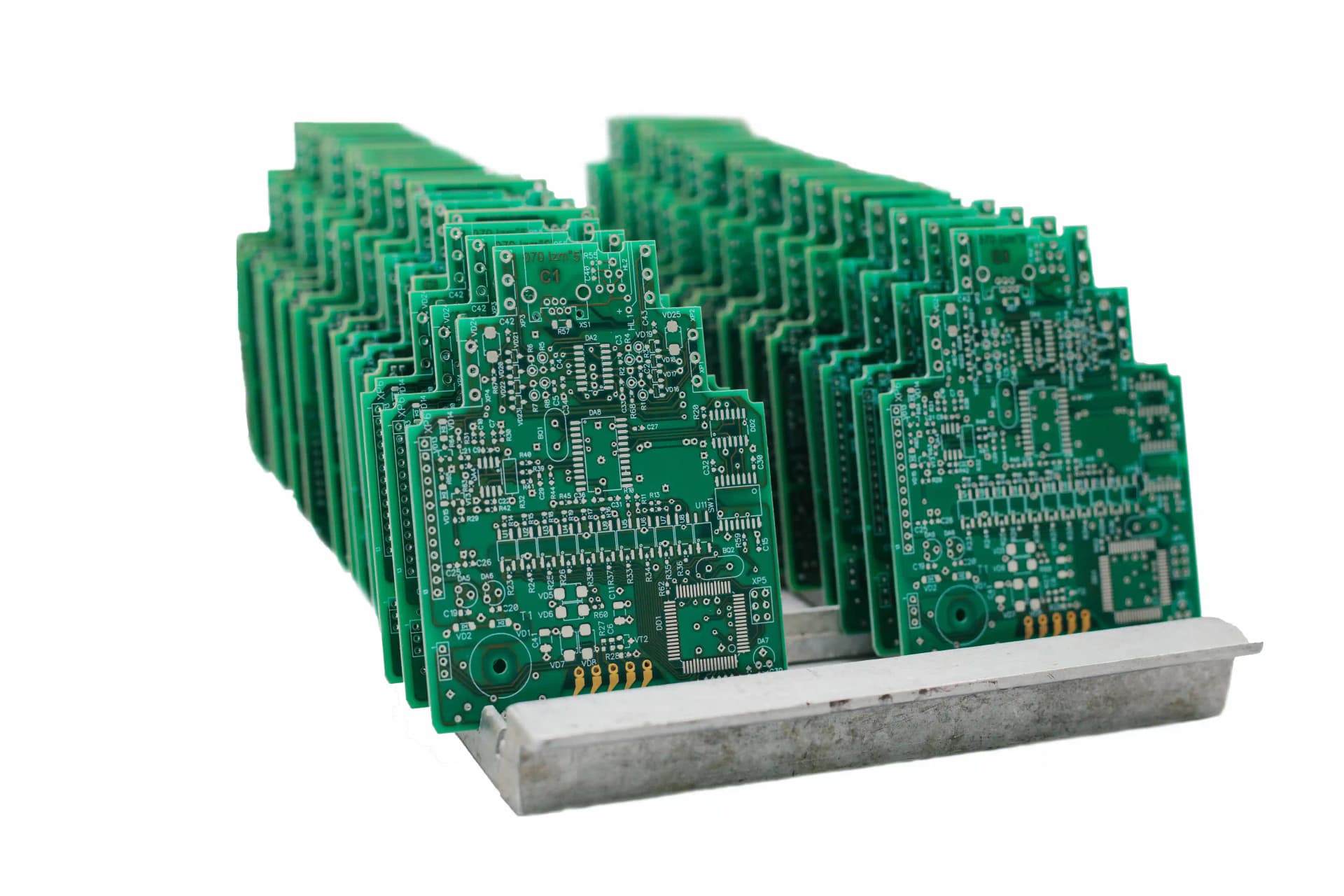

Se estiver a fechar especificações para este projeto, compare também os nossos serviços de fabrico PCB, protótipos rápidos e o visualizador Gerber para validar ficheiros antes da compra.

As aberturas de máscara de solda são um elemento crítico na fabricação de PCBs, impactando diretamente a qualidade da solda, a proteção contra curtos e o desempenho elétrico. Ao seguir as especificações técnicas detalhadas aqui, engenheiros podem evitar retrabalhos custosos e garantir a conformidade com padrões como IPC-4761 e IPC-2221.

FAQ

Como devo especificar Aberturas de Máscara de Solda em PCB: Guia Técnico Completo para Engenheiros de Hardware? Defina pelo menos stackup, cobre, acabamento, espessura final e classe IPC. Para a maioria dos projetos industriais, IPC-6012 Classe 2 com impedância de ±10% e tolerância dimensional alinhada com IPC-2221 já evita a maioria dos desvios.

Quando devo pedir Classe 3 em vez de Classe 2? Classe 3 faz sentido para medical, defesa e aplicações de missão crítica. Em termos práticos, espere inspeção mais apertada, documentação reforçada e um custo 10% a 25% superior face a Classe 2.

Que ficheiros mínimos devo enviar para cotação ou produção? Envie Gerber RS-274X, Excellon drill, stackup, drawing e notas de fabrico. Sem esses 5 elementos, o fornecedor costuma assumir defaults que podem contrariar IPC-2221 ou o requisito elétrico real.

Qual é o lead time normal para um projeto deste tipo? Protótipos standard de 2 a 4 camadas costumam levar 3 a 7 dias úteis; HDI, heavy copper ou acabamentos especiais sobem normalmente para 7 a 15 dias úteis.

Como reduzo o risco antes de libertar a compra? Faça DFM antes da PO, aprove a primeira amostra e peça relatório de controlo crítico por lote. Quando há impedância, empenamento ou espessura controlada, a medição deve vir com número objetivo e não apenas com “OK”.
