O que são automotive wire harness clips e porque importam tanto?

São os elementos de retenção que posicionam e fixam o harness ao painel, chapa, módulo ou estrutura do veículo. Sem o clip correto, o chicote pode vibrar, roçar arestas, gerar ruído, perder distância a fontes de calor ou ficar difícil de montar repetidamente na linha final.

Como escolhem o tipo certo de clip para um wire harness automotivo?

Começamos pelo diâmetro real do bundle, rigidez do ramal, material do suporte, espessura do painel, direção de montagem, espaço livre para serviço e ambiente térmico/químico. Depois avaliamos se faz mais sentido um fir-tree, edge clip, push-mount, P-clamp ou uma solução híbrida com tie ou overmold.

Podem fornecer apenas a montagem do harness com clips ou também ajudar na seleção?

Fazemos ambos. Se o cliente já tiver clip e part number definidos, seguimos o standard. Se ainda estiver em fase de engenharia, ajudamos a selecionar geometria, material e sequência de montagem para reduzir risco de vibração, interferência mecânica e retrabalho em série.

Que falhas são mais comuns quando o clip é mal especificado?

As falhas típicas são soltura em vibração, ruído por contacto, abrasão do isolamento, montagem lenta por esforço excessivo, quebra do clip em temperatura baixa, relaxamento em temperatura alta e acesso difícil para manutenção. Em EV, também pode surgir routing inadequado perto de zonas de calor ou EMC sensível.

Conseguem validar retenção e montagem antes da série?

Sim. Podemos apoiar com amostras, montagem em fixture, verificação dimensional, testes de retenção e revisão da sequência de instalação para confirmar se o conjunto é repetível antes do ramp-up.

Isto aplica-se apenas a veículos ligeiros?

Não. A lógica vale para passenger cars, comerciais ligeiros, camiões, off-highway, AGVs, equipamentos industriais móveis e módulos EV onde o harness precisa de routing estável e retenção confiável.

RETENÇÃO E ROUTING AUTOMOTIVO

Automotive Wire Harness Clips

Name: Automotive Wire Harness Clips
Brand: PCB PORTUGAL
Availability: InStock

Automotive wire harness clips para routing, retenção e proteção de cablagem automotiva em interior, powertrain, chassis e módulos EV, com seleção de material, geometria de fixação e validação para vibração, montagem e serviço. Trabalhamos o clip como parte do sistema de cablagem, não como acessório isolado, para reduzir abrasão, ruído, montagem lenta e falhas por vibração.

Automotive wire harness com pontos de fixação e routing controlado

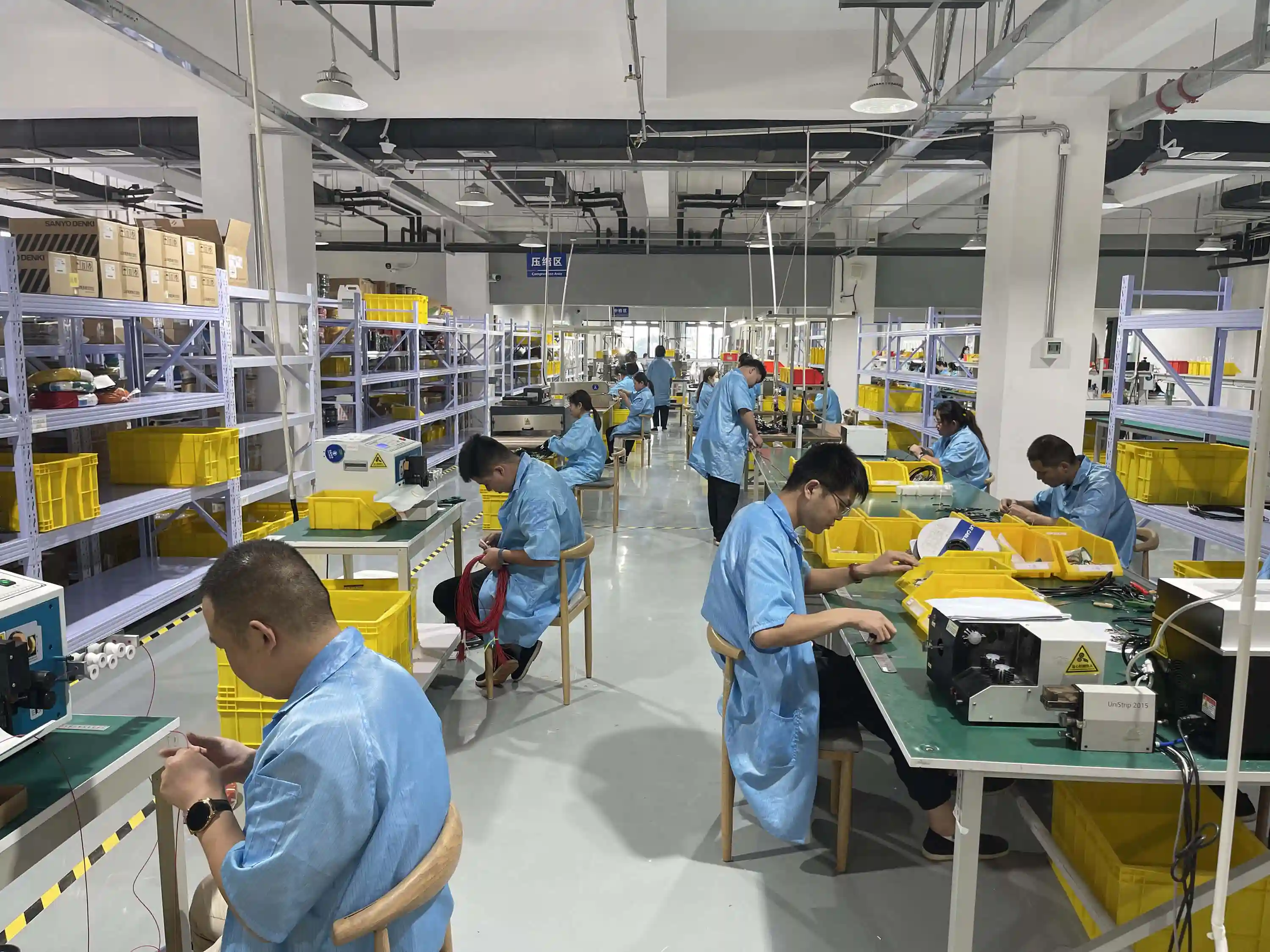

Montagem de cablagem automotiva com preparação para clips e retenção

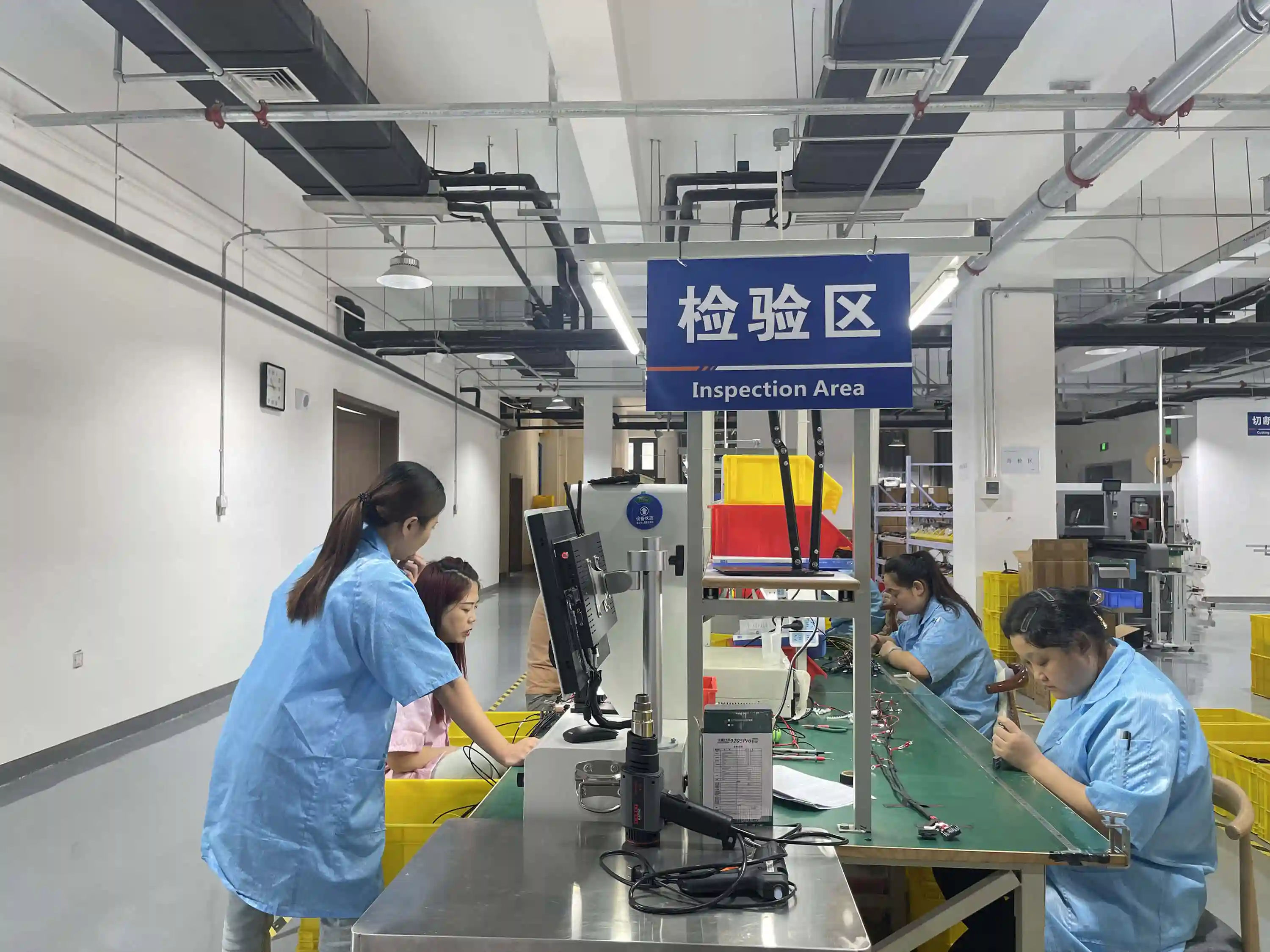

Controlo de qualidade em chicotes automotivos com verificação de retenção

Subconjuntos de cablagem com organização mecânica e strain relief

O problema de tratar clips como detalhe secundário

Em muitos programas automotivos, a engenharia fecha fio, terminal e conector, mas deixa a fixação do harness para o fim. É aqui que aparecem ruído, contacto com arestas, routing inconsistente, esforço excessivo de montagem e falhas de serviço. Um clip mal escolhido pode transformar um harness bom num subconjunto difícil de instalar e pior ainda de manter.

Na prática, o clip precisa de conversar com o bundle, o painel e o ambiente real. Se o ramal trabalha perto de vibração, calor, movimento relativo ou zonas de manutenção, a retenção errada cria stress acumulado no isolamento, nos ramais e nos terminais. Para projetos com integração maior, ligamos este trabalho aos nossos serviços de wire harness personalizado, overmolding de cablagem e box build.

Como estruturamos automotive wire harness clips

A PCB Portugal trata clips e retenção como parte do design for assembly do harness. Cruzamos diâmetro real do bundle, orientação do ramal, espessura do painel, método de inserção, temperatura, abrasão e necessidade de serviço para decidir entre fir-tree, edge clip, push-mount, P-clamp ou soluções combinadas com tie e proteção extra. Quando o clip já vem definido por OEM ou Tier 1, ajustamos o processo de montagem para manter repetibilidade e evitar danos durante a instalação.

Também consideramos o material. Em muitos casos faz sentido comparar referências em polyamide com alternativas metálicas ou híbridas quando há temperatura elevada, retenção agressiva ou zonas de vibração contínua. Para routing auxiliar e organização de subconjuntos, referências públicas sobre cable ties e wiring harness ajudam a alinhar linguagem entre engenharia, qualidade e compras antes da validação do programa.

Onde esta página acrescenta valor face ao harness automotivo genérico

A página de cablagem automotiva cobre processo, crimpagem e validação do conjunto completo. Aqui focamo-nos no problema mecânico da retenção e do routing, que costuma ficar subespecificado nas RFQs. Isto é especialmente útil quando o cliente já sofreu com ruído, atrito em arestas, dificuldade de montagem no veículo, quebra de clips em montagem ou revisão tardia de packaging.

Se o programa envolve prensa-cabos, passagem por painel ou vedação de entrada, veja também o artigo cable gland / prensa-cabos. Para critérios de aceitação de cablagem, a referência de base continua a conversa sobre IPC/WHMA-A-620.

Próximo passo

Envie desenho, fotos do ponto de fixação, diâmetro do bundle, ambiente térmico e objetivo do programa. Respondemos com proposta técnica para clips, sequência de montagem e caminho de amostra ou série.

Especificações Técnicas

Fixações suportadasFir-tree, edge clip, push-mount, P-clamp, saddle, clip com tie

Materiais comunsPA66, PA12, PBT, aço mola com revestimento, TPE sobremoldado

AmbientesCabin, engine bay, chassis, battery pack, door modules

CompatibilidadeHarness simples, multi-branch e subconjuntos EV

Objetivo técnicoRouting, anti-chafe, retenção, strain relief e montagem rápida

Validação típicaPull-out, vibração, montagem, ciclo térmico, salt spray conforme programa

IntegraçãoWire harness, overmolding, box build e subconjunto eletromecânico

Lead time típicoDFM 24-48h | amostras com clip definido 7-12 dias

Capacidades-chave

Seleção de Clip por Aplicação

Ligamos diâmetro do bundle, ponto de ancoragem, esforço de inserção e ambiente de uso para evitar clips demasiado frouxos, demasiado agressivos ou difíceis de montar.

Routing para Ambiente Automotivo

Tratamos routing, raio de curvatura, folga dinâmica, distância a arestas e coexistência com painéis, módulos, heat shields e zonas de manutenção.

Verificação de Retenção e Montagem

Podemos validar esforço de montagem, orientação, acessibilidade do operador e retenção do conjunto antes de congelar o processo produtivo.

Integração com Harness Completo

Montamos clips, grommets, sleeves, tapes, labels, conduits e outros acessórios no mesmo fluxo do harness para reduzir operações no cliente final.

Pronto para Série

O processo pode passar de amostra a produção repetitiva com fixture, instruções visuais e checkpoints de qualidade alinhados ao programa OEM ou Tier 1.

Proteção Contra Atrito e Vibração

A especificação correta do clip ajuda a reduzir chafe, buzz-squeak-rattle, stress em terminais e routing instável em zonas sujeitas a vibração e ciclos térmicos.

Processo de implementação

Revisão do envelope mecânico

Analisamos desenho, caminho do harness, bundle real, ponto de fixação, material do suporte e ambiente de uso para filtrar opções viáveis.

Seleção de clip e estratégia de retenção

Definimos geometria, material e orientação de montagem conforme retenção, temperatura, montagem e facilidade de serviço.

Amostra e validação de montagem

Produzimos amostras com clips instalados e verificamos acessibilidade, esforço de inserção, routing, folga e risco de interferência.

Fixture e instruções visuais

Preparamos a montagem repetível com referências visuais, checkpoints críticos e sequência clara para operadores e inspeção.

Produção e controlo

Executamos montagem do harness com clips, proteções e identificação segundo o plano de controlo do programa e as exigências do cliente.

Teste, embalagem e integração

O conjunto segue para teste elétrico, verificação final e expedição isolada ou integrado com módulos, PCBA ou box build.

Escolha do clip alinhada ao diâmetro real do bundle, espessura do painel e esforço de montagem

Redução de ruído, atrito e desgaste do harness em vibração e serviço

Menos variabilidade na instalação final com routing, retenção e orientação definidos

Suporte para clips standard ou definidos pelo cliente com montagem em fixture

Integração com overmolding, labels, sleeves e subconjuntos completos

Documentação e testes orientados a OEM, Tier 1 e programas EV
