TYPE TC-ER em Cabos 2AWG: Como Escolher Jaqueta, Flexibilidade e Certificação Sem Retrabalho

Num projeto de home electrification, um OEM norte-americano de smart energy precisava de um conjunto de cabo de potência customizado com certificação rigorosa. O desafio não era apenas montar terminais: o cabo "2AWG 3-conductor" tinha problemas de diâmetro e flexibilidade, e a primeira alternativa de material, "flame retardant tape alternative rejected", falhou porque o requisito "TYPE TC-ER certification required for inner and outer jackets" cobria tanto a jaqueta interna como a externa.

TL;DR

• TYPE TC-ER deve ser tratado como requisito do cabo completo, não como decoração na ficha técnica.
• Num cabo 2AWG 3-condutores, diâmetro e flexibilidade não podem apagar UL 1277 ou UL 758.
• Troca de jaqueta exige validação com o fabricante do cabo bruto antes da BOM final.
• IPC/WHMA-A-620 cobre montagem, crimpagem e inspeção; não substitui certificação de cabo.
• A RFQ deve pedir desenho, marcação, materiais, amostras e teste 100% antes de volume.

Background: engenheiro a sair do protótipo para NPI

Este guia é para engenheiros mecânicos, electrical engineers e compradores técnicos que estão a especificar montagem de cabos para carregamento residencial, armazenamento de energia, power distribution ou equipamento industrial. A fase típica é NPI: já existe uma arquitetura elétrica, mas a equipa ainda está a equilibrar raio de curvatura, diâmetro, certificação, terminais, embalagem e prazo.

TYPE TC-ER é uma classificação de tray cable exposto que pode permitir o percurso entre bandeja e equipamento quando o cabo cumpre requisitos de construção, ensaio e marcação. UL 758 é uma norma de referência para appliance wiring material quando o cabo ou subconjunto usa materiais AWM aplicáveis. IPC/WHMA-A-620 é uma norma de aceitabilidade para cablagens e conjuntos de cabos, usada para julgar crimpagem, soldadura de fios, alívio de tensão, marcação e inspeção.

O erro comum é separar a engenharia em duas conversas: uma sobre o cabo bruto e outra sobre a montagem. Em cabos 2AWG, essa separação cria risco. Se a equipa reduz espessura de jaqueta para ganhar flexibilidade, troca fita por composto extrudido, muda separador interno ou altera marcação, a peça física pode parecer melhor na bancada e pior no ficheiro de certificação.

Role: leitura de fábrica com 15+ anos em cablagem e eletrónica

Escrevo como engenheiro de fábrica com 15+ anos a acompanhar PCBA, wire harness production, cabos de potência, box build e fornecimento multi-fábrica para OEMs industriais, robótica, energia e mobilidade. Em cabo de potência, a pergunta que faço primeiro não é "qual material é mais flexível?". A pergunta é: qual requisito legal, de cliente e de instalação precisa sobreviver depois da substituição de material?

A referência pública para UL ajuda a explicar por que a marcação de segurança precisa ser rastreável, enquanto o National Electrical Code dá contexto sobre instalação elétrica nos EUA. Para critérios de montagem, IPC é a organização associada a IPC/WHMA-A-620. Estas fontes não substituem o texto pago das normas, mas reduzem ambiguidade entre compras, engenharia e qualidade.

"Quando TC-ER aparece na RFQ, eu trato jaqueta, marcação e montagem como um sistema. Uma troca que melhora 8 mm no diâmetro mas quebra a certificação não é melhoria; é retrabalho documentado." — Hommer Zhao, Fundador & Especialista Técnico

Objective: escolher jaqueta e montagem sem perder certificação

O objetivo é responder a uma decisão prática: como especificar um cabo 2AWG 3-condutores que precisa ser flexível, montável e certificável. A resposta não é escolher o composto mais macio. A resposta é bloquear o requisito de certificação, validar a construção do cabo bruto e só depois otimizar diâmetro, raio de curvatura e terminação.

Num projeto como o caso acima, a alternativa com fita retardante de chama parecia uma saída rápida para diâmetro e flexibilidade. O problema era documental e técnico: o cliente exigia TYPE TC-ER nas jaquetas interna e externa. Se a fita não fazia parte da construção certificada, o conjunto perderia o requisito que justificava a aplicação. O fornecedor correto não deve discutir apenas preço por metro; deve envolver o fabricante do cabo bruto e devolver uma construção que mantenha a marcação.

Para a montagem final, IPC/WHMA-A-620 entra noutro nível. Ela ajuda a definir critérios de crimpagem, isolamento, stripping, soldadura de fios se existir, alívio de tensão, proteção mecânica e inspeção. UL 1277 e NEC Article 336 tratam o cabo e o uso esperado; IPC/WHMA-A-620 trata a execução do conjunto.

Key Result: matriz de decisão para cabo TYPE TC-ER 2AWG

Use esta matriz antes de libertar desenho, RFQ ou PO. Ela separa decisões de cabo bruto, montagem e qualidade.

Esta tabela força uma sequência. Primeiro confirme que o cabo bruto pode existir com a certificação pedida. Depois confirme que a montagem preserva a construção. Só então avalie custo, lead time e ergonomia.

Como especificar jaqueta interna e externa

A jaqueta interna costuma ser tratada como detalhe escondido porque o cliente só vê a camada externa. Em cabo 2AWG 3-condutores, essa suposição falha. Separador, filler, fita, espessura de composto, construção do condutor e jaqueta externa trabalham juntos para formar diâmetro, flexibilidade, resistência mecânica e conformidade.

Se a RFQ exige TYPE TC-ER em ambas as jaquetas, escreva isso literalmente no desenho e na BOM. Não use apenas "flame retardant" como substituto. Retardância à chama descreve uma propriedade; TYPE TC-ER descreve uma categoria de cabo com requisitos de construção e marcação. Um material pode ser retardante e ainda não servir para o requisito do cliente.

O caminho prático é pedir duas opções ao fabricante do cabo bruto: uma construção base certificada e uma construção otimizada para diâmetro/flexibilidade, ambas com rastreabilidade. Se a segunda opção muda espessura, material ou marcação, ela deve voltar para revisão de certificação antes de qualquer amostra de montagem.

"Em cabos de potência, a amostra bonita engana. O que protege a produção é uma cadeia curta: requisito no desenho, confirmação do fabricante do cabo, amostra física e registo de teste antes da primeira PO." — Hommer Zhao, Fundador & Especialista Técnico

Montagem: onde IPC/WHMA-A-620 entra

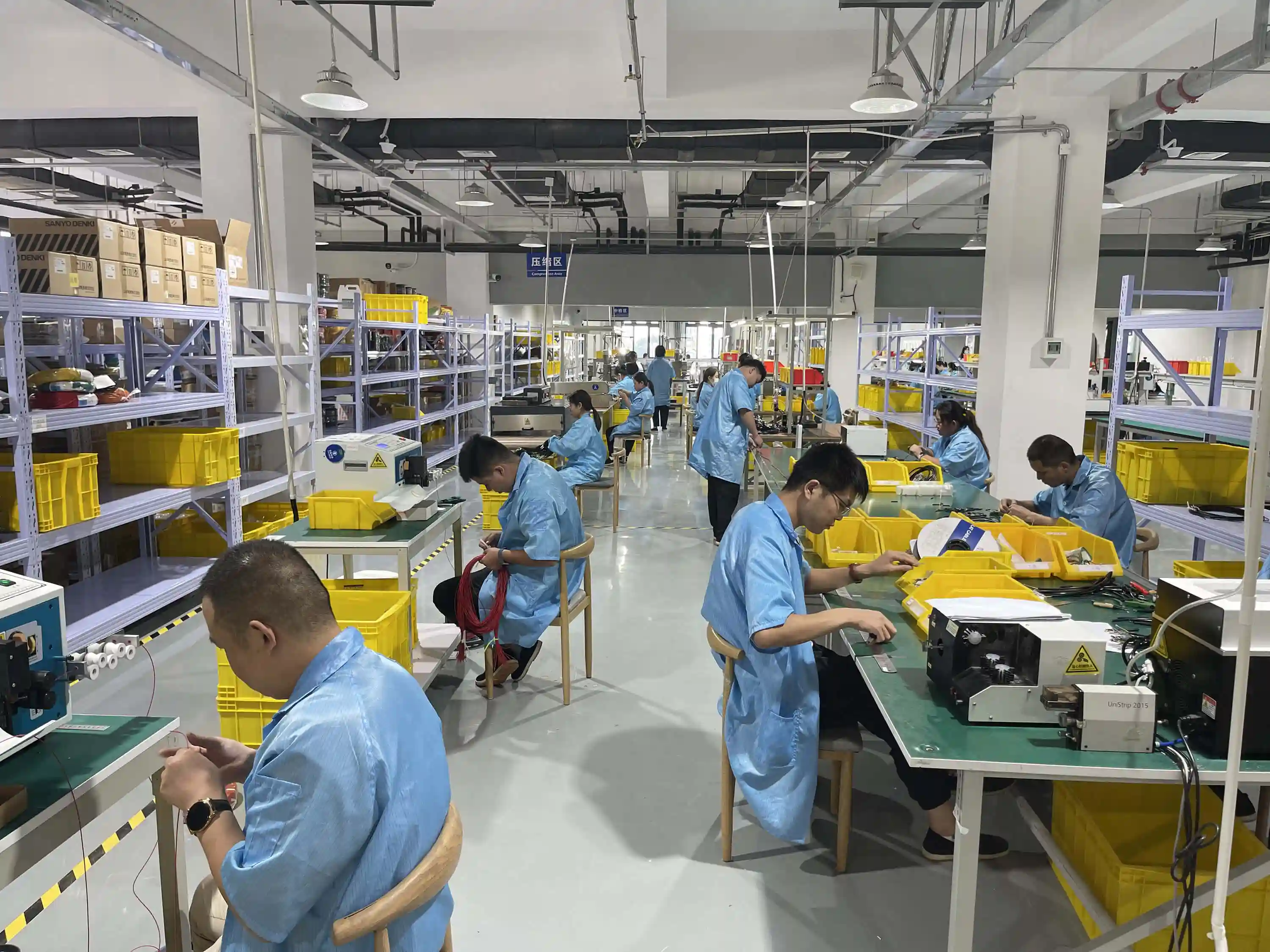

Depois de resolver o cabo bruto, a fábrica precisa transformar bobina em conjunto repetível. É aqui que entram corte, decapagem, crimpagem, soldadura de fios quando aplicável, heat shrink, marcação, alívio de tensão, inspeção e embalagem. Para cabos grossos, pequenos desvios de processo aparecem como danos no isolamento, condutor marcado, terminal mal assentado ou raio de curvatura forçado.

Em crimpagem e soldadura de conectores, a instrução de trabalho deve listar ferramenta, matriz, janela de crimp height quando aplicável, orientação do terminal, comprimento de stripping e critério visual. Quando há caixa, painel ou submódulo, ligue o cabo ao plano de box build para validar routing, alívio de tensão e espaço de manutenção.

Não escreva "testar conforme necessário". Peça continuidade e polaridade em 100% dos conjuntos. Para cabos com risco de segurança, peça teste dielétrico ou isolamento conforme o desenho do produto e o plano de qualidade aprovado. Se há número de série, vincule lote de cabo bruto, data de corte, operador, ferramenta e resultado de teste.

RFQ: o que pedir para comparar fornecedores

Uma RFQ forte para cabo TYPE TC-ER deve ter sete anexos: desenho 2D com tolerâncias, esquema elétrico, requisito de certificação, desenho de marcação, BOM de terminais e acessórios, volume por fase e requisito de teste. Sem estes anexos, cada fornecedor vai assumir uma construção diferente e a comparação de preço vira ruído.

Peça ao fornecedor responder com cinco evidências: construção proposta do cabo bruto, confirmação de certificação, processo de montagem, plano de inspeção e risco de material. Se a construção depende de um fabricante externo de cabo, peça que a confirmação venha antes da amostra. A equipa deve evitar aprovar uma amostra física cujo material ainda não está fechado.

Para projetos de energia e alta corrente, ligue a RFQ a fabricante de cabos de alta tensão, teste e montagem de cabos. Isso evita que compras trate o cabo como commodity quando a engenharia ainda precisa decidir construção, certificação e teste.

Sinais de alerta na revisão de fornecedor

O primeiro sinal é resposta vaga: "podemos usar material equivalente". Equivalente a quê? A equivalência precisa citar norma, construção, espessura, marcação e aprovação do cliente. O segundo sinal é foco apenas em preço por metro, sem plano para crimpagem, inspeção ou rastreabilidade.

O terceiro sinal é amostra sem documentação. Uma amostra pode funcionar mecanicamente e ainda estar errada para certificação. O quarto é fornecedor que não envolve o fabricante do cabo bruto quando a alteração toca jaqueta, filler, fita ou diâmetro. O quinto é teste final sem registo; "passou" não ajuda se surgir uma devolução e ninguém souber lote, ferramenta ou revisão.

"A diferença entre protótipo e produção não é só quantidade. Em produção, cada alteração precisa deixar uma pegada: quem pediu, qual norma toca, qual amostra provou e qual teste liberou." — Hommer Zhao, Fundador & Especialista Técnico

Evolve: substituir requisito fraco por requisito auditável

A frase fraca é: "Precisamos de um cabo 2AWG flexível com jaqueta retardante à chama." Ela parece técnica, mas permite que o fornecedor resolva o problema errado. Não menciona 3-condutores, TYPE TC-ER, jaquetas interna e externa, UL 758, UL 1277, NEC Article 336, IPC/WHMA-A-620, marcação, teste ou regra de alteração.

A frase auditável é: "Para este conjunto de cabo 2AWG 3-condutores, a construção do cabo bruto deve manter TYPE TC-ER nas jaquetas interna e externa, com evidência de compatibilidade UL 758/UL 1277 quando aplicável, marcação conforme desenho, montagem inspecionada por IPC/WHMA-A-620, continuidade/polaridade em 100% dos conjuntos e aprovação escrita do cliente antes de qualquer alteração de jaqueta, filler, fita, composto, terminal ou marcação."

Esta versão dá uma decisão a compras e engenharia. Se o fornecedor propõe uma fita, ele precisa provar que a fita pertence à construção certificada. Se propõe novo composto, precisa voltar ao fabricante do cabo bruto. Se propõe menor diâmetro, precisa mostrar que a certificação continua intacta.

Checklist antes da PO

1. Confirmar se TYPE TC-ER é obrigatório apenas na jaqueta externa ou também na interna.
2. Bloquear 2AWG, 3-condutores, diâmetro máximo, raio de curvatura e ambiente térmico.
3. Pedir evidência de UL 758, UL 1277 e NEC Article 336 quando aplicáveis ao produto.
4. Definir IPC/WHMA-A-620 Classe 2 ou Classe 3 para montagem e inspeção.
5. Validar terminais, ferramenta, stripping, crimpagem e alívio de tensão com amostra física.
6. Exigir continuidade e polaridade em 100% dos conjuntos antes da expedição.
7. Criar regra de ECN para qualquer alteração de jaqueta, filler, fita, composto ou marcação.
8. Guardar lote do cabo bruto, data de fabrico, operador, ferramenta e resultado de teste.

FAQ

O que significa TYPE TC-ER num cabo de potência 2AWG? TYPE TC-ER identifica um tray cable com uso exposto entre bandeja e equipamento quando o cabo e a marcação cumprem o requisito aplicável, normalmente ligado a UL 1277 e NEC Article 336. Para um cabo 2AWG 3-condutores, trate TC-ER como requisito do conjunto completo, não só da jaqueta externa.

Posso substituir a jaqueta interna por fita retardante de chama? Só se a substituição mantiver a certificação exigida. No caso usado neste guia, a alternativa com fita retardante de chama foi rejeitada porque TYPE TC-ER era obrigatório nas jaquetas interna e externa do cabo 2AWG 3-condutores.

Que normas devo citar numa RFQ de cabo TYPE TC-ER? Inclua UL 758 para material de appliance wiring quando aplicável, UL 1277 para tray cable, NEC Article 336 para contexto de instalação e IPC/WHMA-A-620 para critérios de montagem de cablagens, crimpagem, marcação e inspeção.

Como equilibrar diâmetro e flexibilidade num cabo 2AWG? Defina primeiro 2AWG, 3-condutores, raio de curvatura, diâmetro máximo, ambiente térmico e certificação. Depois avalie composto, espessura de jaqueta e construção do condutor; não reduza material até perder UL 1277 ou o requisito TC-ER.

Que testes devo pedir ao fornecedor antes da produção? Peça revisão de desenho, amostra dimensional, inspeção 100% de continuidade, verificação de marcação, pull test ou crimp height quando há terminais, e registo de material. Para montagem crítica, alinhe critérios IPC/WHMA-A-620 Classe 2 ou Classe 3.

Quando envolver o fabricante do cabo bruto? Envolva o fabricante do cabo bruto antes de congelar a BOM se houver 2AWG, 3-condutores, TC-ER, diâmetro crítico, flexibilidade crítica ou jaqueta dupla. Sem essa validação, a montagem pode passar protótipo e falhar certificação.
