SMT vs THT: Qual a Tecnologia de Montagem PCB Certa para o Seu Projeto? [Guia Comparativo 2026]

Uma Placa, Duas Decisões Opostas, Resultados Previsíveis

Uma empresa de iluminação LED no Algarve projetou um driver de 48V com todos os componentes em SMT — incluindo o conector de alimentação e o transformador de 10W. O custo de montagem era 22% inferior à alternativa mista. Seis meses depois, 340 unidades regressaram do campo com juntas de solda fraturadas no transformador. O custo do recall ultrapassou 18.000€ — 12x a poupança original na montagem.

Na mesma altura, um fabricante de sensores industriais no Porto usou THT para toda a placa, incluindo resistências de 100Ω e condensadores cerâmicos. A placa media 120×85mm quando 70×50mm seria suficiente em SMT. O equipamento final não cabia no invólucro especificado pelo cliente. Redesenho, novo tooling, três meses de atraso.

Ambos cometeram o mesmo erro: escolheram uma tecnologia de montagem por defeito, sem analisar os requisitos de cada componente. Este guia dá-lhe a matriz de decisão para evitar os dois cenários.

O Que é SMT (Surface Mount Technology)?

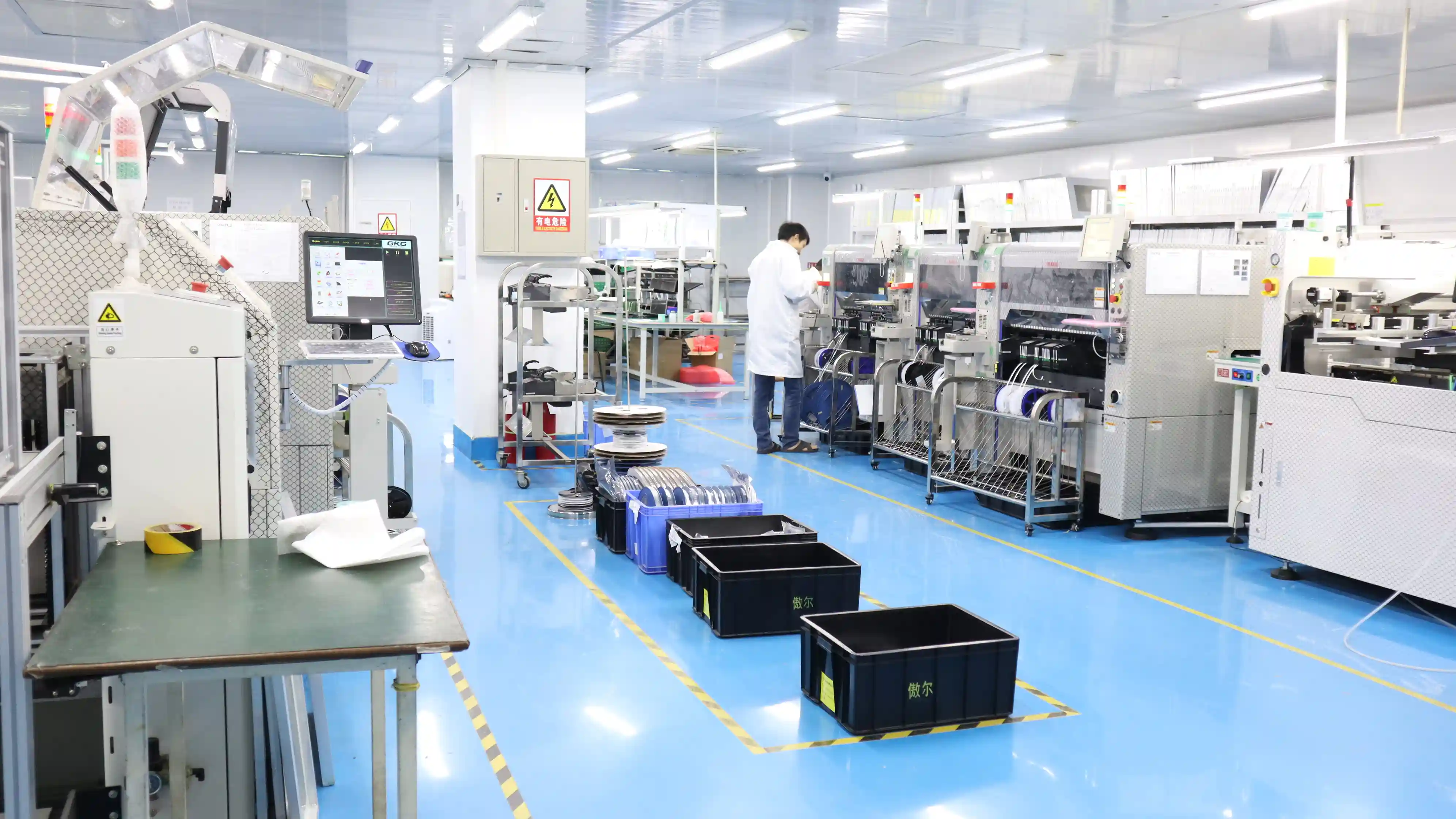

SMT é o processo de montagem que coloca componentes eletrónicos diretamente na superfície da PCB, sem furos. Uma máquina pick-and-place posiciona cada componente SMD (Surface Mount Device) sobre pasta de solda previamente aplicada via stencil. A placa passa depois por um forno de refluxo que aquece a pasta até 230-250°C, fundindo a solda e criando as juntas elétricas.

A velocidade é o diferenciador principal: máquinas pick-and-place modernas colocam entre 20.000 e 80.000 componentes por hora, segundo dados de fabricantes como Fuji e Yamaha (Surface Mount Technology). Este nível de automação torna o SMT a escolha dominante para produção em volume — mais de 90% dos PCBs fabricados globalmente usam SMT para a maioria dos componentes.

Os tamanhos de componentes SMD continuam a diminuir. O package 01005 (0,4×0,2mm) já é comum em smartphones, enquanto o 0402 (1,0×0,5mm) domina a eletrónica industrial e IoT. Esta miniaturização permite densidades de componentes impossíveis com through-hole.

**"O SMT transformou a eletrónica num jogo de escala. Quando tenho um cliente com volume acima de 1.000 unidades, o custo por componente colocado via pick-and-place é inferior a 0,002€ — literalmente frações de cêntimo. Mas o SMT não é universal: conectores de potência e transformadores precisam de raízes mais profundas na placa."** — Hommer Zhao, Fundador & Especialista Técnico, PCB Portugal

O Que é THT (Through-Hole Technology)?

THT insere os terminais (leads) dos componentes através de furos perfurados na PCB, soldando-os pelo lado oposto. O processo pode ser manual (ideal para protótipos e reparações) ou automatizado via soldadura por onda (wave soldering), onde a placa passa sobre uma onda de solda fundida que adere aos terminais expostos.

A força mecânica é o argumento central do THT. Um terminal que atravessa 1,6mm de FR-4 e é soldado do outro lado cria uma ligação com força de arrancamento de 3-5 kg — comparada com 0,5-2 kg numa junta SMT típica, segundo dados de testes conformes com a norma IPC-A-610) Classe 2. Esta diferença é crítica em ambientes com vibração, choque mecânico, ou ciclos térmicos extremos.

O THT também facilita a dissipação térmica. Os terminais metálicos que atravessam a placa funcionam como condutores térmicos adicionais, transferindo calor do componente para as camadas internas de cobre. Para componentes de potência acima de 5W — reguladores de tensão, MOSFETs de potência, transformadores — esta via térmica extra pode eliminar a necessidade de dissipadores externos.

A limitação: THT exige furos na placa (custo de perfuração), ocupa espaço em ambos os lados, e é significativamente mais lento em produção automatizada.

Comparação Técnica: SMT vs THT em 8 Dimensões

Análise de Custos: Onde Cada Tecnologia é Mais Económica

O custo de montagem PCB divide-se em três blocos: setup (fixo por lote), colocação (variável por componente), e soldadura (variável por placa). A estrutura de custos difere radicalmente entre SMT e THT.

Estrutura de Custos SMT

Estrutura de Custos THT

O Ponto de Equilíbrio

Para uma placa com 100 componentes, o custo de montagem por unidade aproxima-se de:

**"O erro que vejo repetidamente: engenheiros que forçam THT completo para poupar no protótipo, esquecendo que o custo de migração para SMT na produção série é significativo — novo layout, nova BOM, novos testes. Se o produto vai para volume, desenhe em SMT desde o início e aceite o custo de setup no protótipo. Custa 200€ a mais no protótipo, poupa 2.000€ nos primeiros 1.000 PCBs."** — Hommer Zhao, Fundador & Especialista Técnico, PCB Portugal

Quando Usar SMT: 5 Cenários Ideais

1. Produção em volume (>500 unidades/ano) A automação total do SMT — stencil, pick-and-place, refluxo, AOI — reduz o custo marginal por placa ao mínimo. Para volumes acima de 500 unidades anuais, o ROI do setup é claro.

2. Dispositivos compactos e portáteis Smartphones, wearables, sensores IoT, dispositivos médicos portáteis. Quando o espaço é restrição primária, SMT é a única opção — um resistor 0402 ocupa 1/30 da área de um axial THT equivalente.

3. Alta frequência e RF Componentes SMD têm indutância parasita inferior devido à ausência de terminais longos. Para circuitos acima de 100 MHz, SMT é obrigatório para manter integridade de sinal. Consulte o nosso guia de materiais RF para mais detalhes.

4. Double-sided assembly O SMT permite montagem em ambos os lados da placa sem restrições significativas, duplicando a área útil. O nosso serviço de montagem SMT suporta placas double-sided com até 2.000 pontos de solda por lado.

5. Projetos com BGA, QFN ou packages fine-pitch Componentes modernos como BGA (Ball Grid Array) e QFN (Quad Flat No-lead) só existem em formato SMD. Se o seu design inclui processadores, FPGAs, ou módulos wireless, SMT é mandatório. Veja o nosso guia de montagem BGA.

Quando Usar THT: 5 Cenários Ideais

1. Conectores sujeitos a inserção/remoção repetida USB, RJ45, barrel jack, headers de programação, slots de cartão. Cada ciclo de inserção aplica 1-5N de força lateral — as juntas SMT de um conector USB-A fraturam tipicamente após 1.000-3.000 ciclos sem reforço, enquanto THT suporta 10.000+ ciclos segundo testes IPC.

2. Componentes de potência acima de 5W Reguladores de tensão, MOSFETs de potência, transformadores, indutores de potência. Os terminais THT dissipam calor através da placa e oferecem contacto elétrico de menor resistência para correntes acima de 5A.

3. Ambientes com vibração e choque mecânico Eletrónica automóvel (norma IATF 16949), equipamento militar, maquinaria industrial, equipamento ferroviário. A norma IPC-A-610 Classe 3 exige THT para componentes críticos em ambientes de alta fiabilidade.

4. Protótipos e desenvolvimento rápido Para lotes de 1-20 unidades durante desenvolvimento, THT permite montagem manual com ferro de soldar, sem necessidade de stencil ou forno de refluxo. Alterações de último minuto são triviais. Explore as opções de prototipagem rápida da PCB Portugal.

5. Reparação em campo Equipamento militar, industrial, ou telecomunicações instalado em locais remotos. Os componentes THT podem ser substituídos com um ferro de soldar portátil. Substituir um BGA em campo é praticamente impossível sem equipamento especializado.

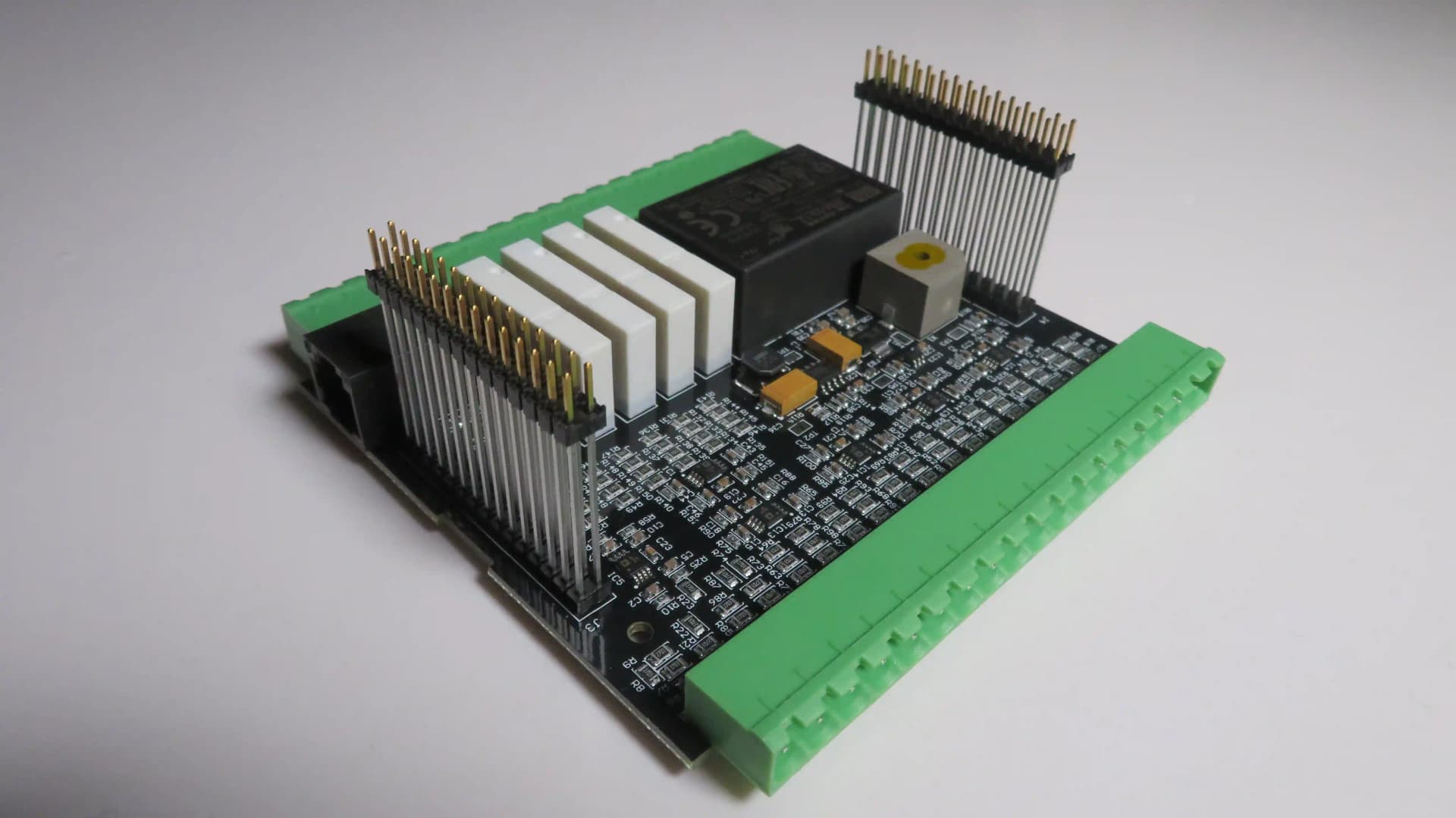

Montagem Mista SMT+THT: A Abordagem Dominante

Mais de 80% das PCBs industriais modernas usam montagem mista — SMT para a maioria dos componentes e THT para elementos selecionados que beneficiam de resistência mecânica ou dissipação térmica superior.

Processo de Montagem Mista (Sequência Padrão)

1. **Aplicação de pasta de solda** — stencil aplica pasta nos pads SMT
2. **Pick-and-place** — máquina coloca todos os componentes SMD
3. **Refluxo** — forno funde a pasta (perfil térmico: pré-aquecimento 150°C → pico 230-250°C → arrefecimento controlado)
4. **Inserção THT** — manual ou automática, componentes through-hole são inseridos nos furos
5. **Soldadura seletiva** — robô de soldadura seletiva ou onda seletiva solda apenas os terminais THT, sem afetar as juntas SMT já formadas
6. **Inspeção** — AOI para SMT + visual/funcional para THT

Custo Adicional da Montagem Mista

A montagem mista adiciona 15-25% ao custo comparado com SMT puro, distribuído da seguinte forma:

Para a maioria dos projetos, este custo adicional é amplamente justificado pela fiabilidade superior nos pontos de stress mecânico. O serviço turnkey da PCB Portugal inclui gestão completa do processo misto.

Matriz de Decisão: SMT, THT ou Misto?

Use esta matriz para cada componente no seu BOM (Bill of Materials):

Regra prática: se mais de 70% dos componentes apontam para SMT (o que é habitual), use montagem mista com SMT como base e THT apenas nos componentes que o exigem.

Impacto no Design da PCB

A escolha entre SMT e THT afeta diretamente o layout e as regras de design da PCB.

Requisitos de Design para SMT

• **Pad design** conforme IPC-7351 (land pattern standard)
• **Clearance mínima** entre pads: 0,15-0,25mm para packages fine-pitch
• **Thermal relief** nos pads conectados a planos de cobre extensos
• **Fiduciais** (marcadores de alinhamento) para o sistema de visão da pick-and-place — mínimo 2 por placa, 3 para painéis
• **Stencil aperture design** — abertura 80-100% da área do pad para controlar volume de pasta de solda

Requisitos de Design para THT

• **Diâmetro de furo** = diâmetro do terminal + 0,15-0,25mm (segundo IPC-2222)
• **Annular ring** mínimo: 0,15mm para Classe 2, 0,25mm para Classe 3
• **Espaçamento entre furos**: mínimo 2,54mm (0,1") para componentes DIP standard
• **Clearance a bordo da placa**: mínimo 2,5mm para facilitar corte e montagem em housing

O Erro do "Redesign Forçado"

Um erro frequente: projetar em THT para o protótipo, depois tentar migrar para SMT na produção. Esta migração obriga a redesenho completo do layout — novos footprints, novo routing, nova verificação DFM. O custo de um redesign parcial situa-se entre 500€ e 3.000€ dependendo da complexidade. Use o nosso checklist DFM para validar o design antes da produção.

**"Quando um cliente diz 'vou prototipar em THT e migrar para SMT depois', recomendo sempre prototipar já em SMT. O custo de setup de stencil no protótipo é 100-150€. O custo de redesenhar o layout inteiro quando chega a hora da produção série é 10-20x superior. E há sempre riscos de novos bugs no layout migrado que exigem mais uma ronda de protótipos."** — Hommer Zhao, Fundador & Especialista Técnico, PCB Portugal

Limitações de Cada Tecnologia: O Que Nenhuma Resolve Sozinha

Nenhuma tecnologia é universal. Reconhecer as limitações ajuda a fazer escolhas informadas.

Limitações do SMT: - Componentes SMD sob stress mecânico contínuo (vibração, torção) fraturam nas juntas de solda. A norma IPC-A-610 documenta 14 tipos de defeitos de junta SMT relacionados com stress mecânico. - Reparação em campo requer estação de retrabalho com ar quente (300-500€ de equipamento mínimo). Para BGAs, é necessário equipamento de reballing (2.000€+). - Componentes de potência acima de 10W em SMT requerem design térmico cuidadoso com vias térmicas, pads expostos, e possivelmente dissipadores colados — complexidade que o THT evita naturalmente.

Limitações do THT: - A perfuração de furos adiciona custo ao fabrico da placa nua (cada furo custa 0,002-0,01€ em volume). - A área de footprint é 3-10x superior a equivalentes SMD, limitando a miniaturização. - A velocidade de montagem automática THT (inserção axial/radial) é 10-40x inferior ao SMT pick-and-place. - Componentes modernos (microcontroladores, FPGAs, módulos wireless) simplesmente não existem em package THT.

Tendências 2026: Para Onde Vai a Indústria?

O mercado global de montagem PCB atingiu os 76 mil milhões de dólares em 2025, segundo a Mordor Intelligence. Três tendências moldam a evolução SMT/THT:

1. Packages ultra-miniaturizados para IoT O package 008004 (0,25×0,125mm) está em fase de adoção para wearables e implantes médicos. Estes componentes requerem equipamento SMT de precisão sub-10μm — o THT é fisicamente impossível nesta escala.

2. Soldadura seletiva robótica para montagem mista Robôs de soldadura seletiva (como os da Ersa e Pillarhouse) reduziram o custo da componente THT em montagem mista em 30% na última década. O THT já não obriga a operadores manuais — a soldadura seletiva automatiza os poucos pontos THT típicos numa placa predominantemente SMT.

3. Power electronics a crescer em THT A eletrificação automóvel (EV) e a energia renovável estão a aumentar a procura por componentes THT de potência: MOSFETs de 100A+, indutores de 50A+, conectores de alta corrente. Este segmento mantém o THT relevante e em crescimento, contrapondo a tendência geral de miniaturização.

Referências

1. IPC — Association Connecting Electronics Industries: [https://en.wikipedia.org/wiki/IPC_(electronics)](https://en.wikipedia.org/wiki/IPC_(electronics))
2. IATF 16949 — Automotive Quality Management Standard: [https://en.wikipedia.org/wiki/IATF_16949](https://en.wikipedia.org/wiki/IATF_16949)
3. Surface Mount Technology — Wikipedia: [https://en.wikipedia.org/wiki/Surface-mount_technology](https://en.wikipedia.org/wiki/Surface-mount_technology)
4. Printed Circuit Board Industry Overview: [https://en.wikipedia.org/wiki/Printed_circuit_board](https://en.wikipedia.org/wiki/Printed_circuit_board)

Perguntas Frequentes (FAQ)

As respostas às perguntas mais comuns sobre SMT vs THT estão incluídas no início deste artigo na secção de FAQ estruturada.

Próximo Passo: Solicite uma Análise Gratuita do Seu Projeto

Não tem certeza se o seu design beneficia de SMT, THT ou montagem mista? A equipa técnica da PCB Portugal analisa o seu BOM e recomenda a abordagem ótima — sem compromisso. Envie os seus ficheiros Gerber e BOM através do nosso formulário de cotação e receba uma proposta detalhada com breakdown de custos por tecnologia de montagem.

*Escrito por Hommer Zhao, fundador da PCB Portugal. Especialistas em montagem SMT, THT e mista para clientes em toda a Europa. Última atualização: Abril 2026.*
