Ficheiros Gerber para RFQ de PCB Cat6a: Como Evitar Bloqueios em Alto Volume

Em 2021, um fornecedor global Tier-1 de soluções de interligação eletrónica pediu cotação para fabrico PCB de alto volume: 600,000 units per year, uma Cat6a PCB e entrega CIF Gdańsk (Sea transport). O pedido parecia comercialmente claro, mas ficou bloqueado porque os ficheiros Gerber não foram libertados pelo processo interno do cliente. Sem camadas, drill, stackup, tolerâncias e dados de painel, a fábrica não conseguia fechar preço, yield, teste elétrico nem plano logístico.

Em resumo

• Gerber sem drill, stackup e tolerâncias não basta para uma RFQ de alto volume.
• IPC-6012 e IPC-A-600 devem aparecer como critérios de fabrico e aceitação.
• Cat6a PCB precisa de impedância, material dielétrico e plano de teste definidos.
• Incoterm, destino e lotes de entrega mudam custo real em programas anuais.
• Uma RFQ boa separa estimativa inicial, cotação técnica e preço liberável.

Background: engenheiro que já saiu da fase de pesquisa

Este guia é para engenheiros de hardware, compradores técnicos e equipas NPI que já sabem que precisam de uma fabricação PCB repetível, mas ainda estão a preparar o pacote de RFQ. O cenário típico é uma placa validada em protótipo, pressão para preço anual e necessidade de comparar 2 ou 3 fornecedores antes de libertar produção.

Gerber é um formato de dados de fabrico que descreve cobre, máscara de solda, serigrafia e outras camadas da placa. Excellon drill é o ficheiro que define furos, vias, brocas e, quando bem documentado, tolerâncias associadas. RFQ é o pedido de cotação que transforma desenho, requisitos técnicos, volumes e logística num preço industrial verificável.

Cat6a PCB é uma placa de circuito impresso usada em aplicações de comunicação que podem exigir geometria controlada, pares diferenciais, baixa variação dielétrica e teste elétrico consistente. A placa pode parecer simples se for pequena, mas em 600,000 unidades por ano qualquer ambiguidade de 0,02 EUR vira 12,000 EUR anuais e qualquer falha de documentação vira atraso de sourcing.

"Uma RFQ de PCB de alto volume não começa pelo preço por peça. Começa por remover todas as zonas cinzentas que impedem a fábrica de calcular painel, yield, teste e logística." — Hommer Zhao, Fundador & Especialista Técnico

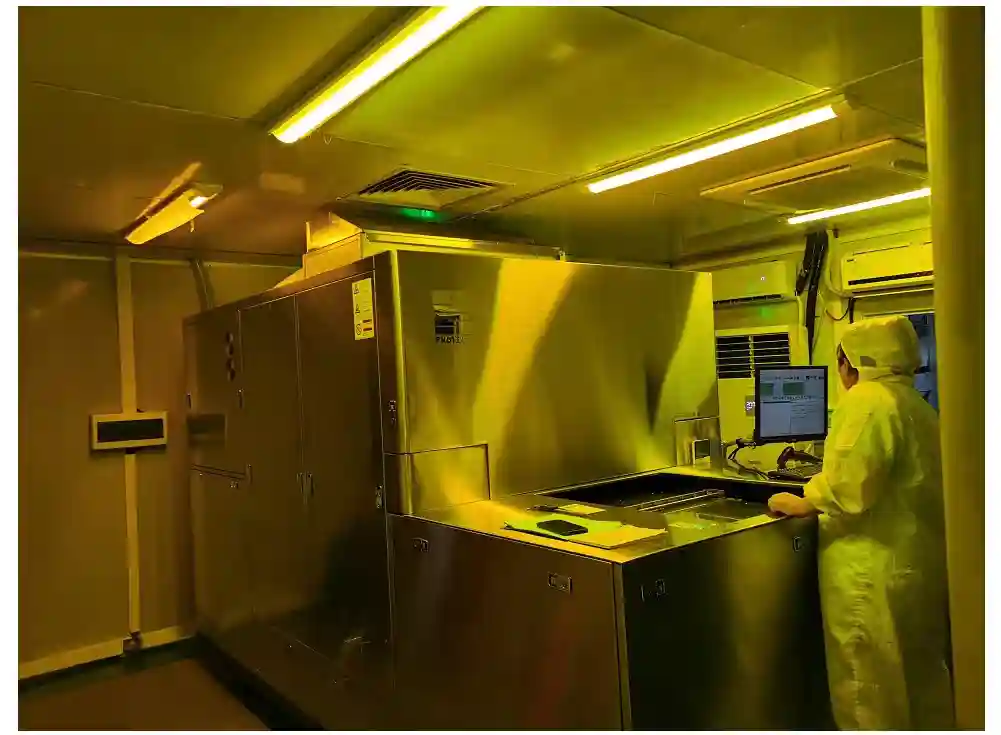

Role: como uma fábrica sénior lê uma RFQ incompleta

Na perspetiva de fábrica, com 15+ anos a rever NPI, fabrico PCB, SMT e programas de fornecimento para clientes industriais, IoT, automóveis e telecom, uma RFQ sem Gerber não é apenas "informação pendente". É risco técnico não quantificado. A equipa pode estimar dimensões e material por e-mail, mas não consegue validar abertura mínima, espaçamento, annular ring, contagem de furos, painelização, cupões e cobertura de teste.

Para placas rígidas, as normas IPC dão a linguagem comum. IPC-6012 define requisitos de qualificação e desempenho para PCB rígida. IPC-A-600 define critérios visuais de aceitabilidade para placas fabricadas. IPC-2221 ajuda a enquadrar regras gerais de design. Estas referências não substituem o desenho do cliente, mas reduzem conflito quando compras, engenharia e qualidade falam de defeitos.

Quando a PCB passa para montagem, entram critérios de processo como IPC-J-STD-001 e aceitabilidade de PCBA como IPC-A-610. Numa RFQ apenas de placa nua, eu ainda gosto de saber se a etapa seguinte é SMT, press-fit, THT ou teste funcional, porque acabamento superficial, planicidade, painelização e limpeza podem mudar.

Objective: transformar intenção comercial em pacote técnico cotável

O objetivo não é enviar "precisamos de 600k por ano". O objetivo é entregar um pacote que permita ao fornecedor devolver um preço que sobreviva a revisão de engenharia, compras e qualidade. Para uma Cat6a PCB, isso significa declarar dados elétricos, mecânicos, materiais, acabamento, inspeção, embalagem e logística.

O pacote mínimo deve incluir Gerber RS-274X ou ODB++, Excellon drill, desenho de fabrico em PDF, stackup, espessura final, cobre externo e interno, material base, Tg, acabamento superficial, cor de máscara, serigrafia, classe IPC, tolerâncias críticas e quantidade por lote. Para comunicação ou pares diferenciais, inclua impedância alvo, tolerância, referência de camada, largura/espaçamento aprovado e requisito de cupão TDR. O nosso guia de cupões de teste de impedância mostra como evitar uma aceitação subjetiva.

Também envie a imagem comercial do programa: EAU, MOQ esperado, ramp-up, split deliveries, destino, Incoterm e embalagem. No caso de Gdańsk, "CIF Gdańsk (Sea transport)" já dizia que frete marítimo e seguro entrariam no preço. Sem peso por painel, dimensões de caixa e plano de entrega, a logística fica aproximada demais para compra anual.

Key Result: critérios que separam estimativa de cotação liberável

Uma estimativa serve para orçamento preliminar. Uma cotação liberável precisa de ficheiros e critérios suficientes para a fábrica aceitar responsabilidade. A diferença aparece em 5 pontos: geometria, material, acabamento, teste e logística.

Na geometria, o fornecedor precisa de tamanho da placa, contorno, slot, V-score, router tabs, fiduciais, distância à borda e painel preferido. No material, precisa de FR4, Tg, Dk/Df se houver sinal rápido, espessura total e cobre. No acabamento, precisa de HASL, ENIG, OSP ou outra opção, com razão técnica e prazo. Em teste, precisa de netlist, classe IPC, amostragem ou 100% electrical test. Em logística, precisa de Incoterm, destino, cadência e embalagem.

Para referência pública estável, printed circuit board define a placa como suporte mecânico e elétrico para componentes, enquanto controlled impedance ajuda a explicar por que geometria e dielétrico afetam sinais. A página da International Electrotechnical Commission também ajuda equipas globais a alinhar vocabulário de normas, sem depender de domínios de standards que bloqueiam bots.

"Quando o cliente pede Cat6a, eu procuro logo stackup, impedância e material. Se esses três campos estão vazios, qualquer preço baixo é apenas uma promessa ainda não testada." — Hommer Zhao, Fundador & Especialista Técnico

Tabela de prontidão para RFQ de PCB Cat6a

Esta tabela deve ficar antes da negociação final. Se 2 fornecedores recebem pacotes diferentes, a comparação de preço perde valor. Um pode incluir 100% teste elétrico e embalagem marítima; outro pode assumir teste amostral e EXW.

O que aconteceu no caso de 600,000 unidades

O caso de 2021 mostra um bloqueio comum em grandes empresas: compras quer avançar, mas a libertação técnica dos ficheiros depende de outro departamento. A equipa recebeu o objetivo anual, a aplicação Cat6a e o destino marítimo, mas não recebeu o pacote de fabrico. Seguimos a pedir os ficheiros e clarificámos os requisitos mínimos de produção, porém o fluxo interno do cliente continuou travado.

O resultado foi uma oportunidade parada, não uma recusa técnica. Para o cliente, o custo foi tempo perdido e menor capacidade de comparar fornecedores. Para a fábrica, o risco de cotar sem dados era maior do que o potencial ganho comercial. Em alto volume, aceitar uma RFQ vaga cria o cenário clássico: preço agressivo no e-mail, revisão para cima quando chegam os Gerbers, desgaste entre compras e engenharia.

Uma forma melhor teria sido dividir o processo em 2 fases. Fase 1: ROM budget com dimensões, camadas, material aproximado e EAU, claramente marcado como não liberável. Fase 2: cotação técnica após Gerber, drill, stackup, desenho de fabrico, IPC, painel e logística. Esta divisão protege o cronograma sem fingir que a estimativa é contrato.

Checklist técnico antes de enviar a RFQ

Antes de contactar fornecedores, faça uma revisão de 30 minutos com engenharia, qualidade e compras. Confirme se o nome do ficheiro contém revisão, se os Gerbers abrem num viewer, se o drill alinha com pads, se o contorno da placa aparece, se os slots estão marcados e se o desenho PDF não contradiz as camadas exportadas.

Para revisão BOM e Gerber, a pergunta central é simples: um engenheiro externo conseguiria fabricar a placa sem telefonar para adivinhar? Se a resposta é não, o pacote ainda não está pronto. Também vale verificar camadas PCB quando a equipa muda de 2 para 4 ou 6 camadas para atingir impedância.

Use nomes de ficheiro controlados: projeto, revisão, data, tipo e estado. Evite anexos como "final_final_v3.zip". Se a RFQ envolve 600,000 unidades por ano, cada revisão deve ter motivo, data e responsável. Uma pequena disciplina de nomenclatura evita que o fornecedor cote a revisão errada.

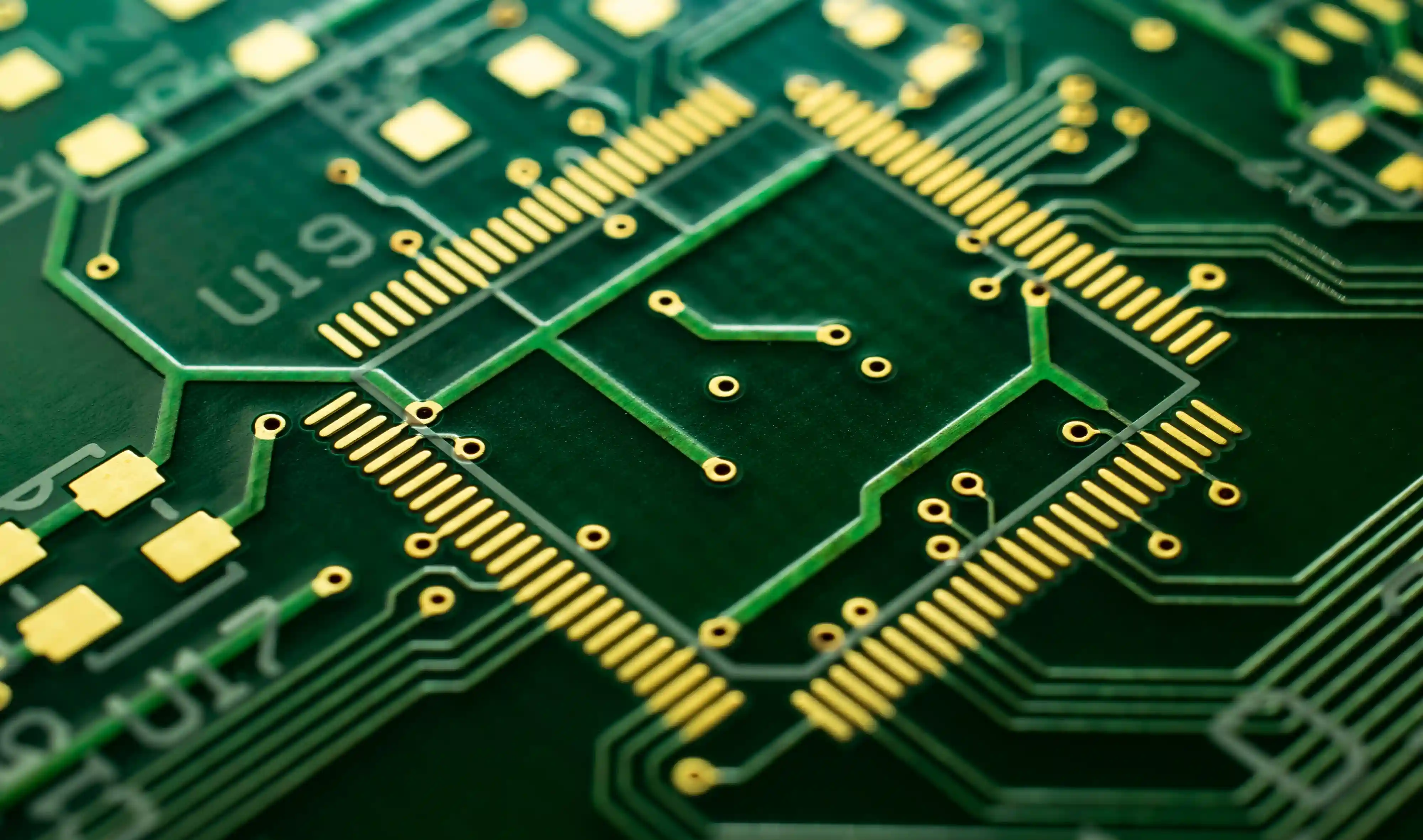

Impedância, Cat6a e material: onde o preço muda

Cat6a está associado a transmissão de dados de alta frequência em sistemas de cablagem e interligação. Nem toda PCB rotulada Cat6a tem as mesmas exigências, mas qualquer placa com pares diferenciais, magnetics, conectores ou caminhos de sinal rápidos deve declarar se há controlo de impedância. Sem isso, o fornecedor não sabe se precisa otimizar stackup, escolher material específico ou produzir cupões.

Impedância controlada é uma relação entre geometria do traço, plano de referência, dielétrico e cobre. FR4 é uma família de laminados, não um valor único de Dk/Df. Para produção estável, especifique material aprovado ou janela equivalente, espessura dielétrica e tolerância. Se aceitar alternativa, defina quem aprova e que teste comprova equivalência.

Em alto volume, o preço pode mudar por painel. Uma placa pequena com route tabs mal posicionadas pode desperdiçar área ou quebrar no depaneling. Uma abertura de máscara apertada pode gerar retrabalho. Um acabamento escolhido por hábito pode encurtar shelf life. Estes detalhes aparecem no custo quando o fornecedor tem os dados completos.

"O melhor momento para discutir painel, cupão e acabamento é antes da primeira cotação formal. Depois que compras ancorou o preço, toda correção técnica parece aumento." — Hommer Zhao, Fundador & Especialista Técnico

Como escrever a RFQ sem zonas cinzentas

Use uma estrutura curta e mensurável. Primeiro, escopo: placa nua, PCBA ou conjunto completo. Segundo, dados técnicos: ficheiros, stackup, IPC, material, acabamento, teste e embalagem. Terceiro, dados comerciais: EAU, lote inicial, calendário, Incoterm, destino e validade da cotação. Quarto, restrições: material aprovado, país de origem, certificados, relatórios e rastreabilidade.

Exemplo de frase útil: "Cotar PCB rígida Cat6a, revisão B, Gerber RS-274X + Excellon + desenho PDF anexos, IPC-6012 Classe 2, aceitabilidade IPC-A-600 Classe 2, ENIG, espessura 1,6 mm, cobre 1 oz externo, impedância diferencial conforme stackup anexo, 100% electrical test, EAU 600,000 unidades, entregas mensais, CIF Gdańsk por frete marítimo."

Esta frase ainda precisa dos anexos, mas já obriga a conversa certa. O fornecedor sabe que não deve trocar acabamento, ignorar impedância ou cotar EXW. Compras consegue comparar propostas. Qualidade vê que normas e teste entraram antes da PO.

Evolve: substituir "preciso de preço urgente" por dados que desbloqueiam decisão

A frase fraca é: "Precisamos de preço urgente para 600k placas Cat6a por ano." Ela cria pressão, mas não cria cotação. A substituição concreta é: "Precisamos de orçamento ROM em 48 horas com base nos dados preliminares abaixo, e cotação liberável após envio de Gerber, drill, stackup, desenho de fabrico, IPC-6012, IPC-A-600, painelização, teste e Incoterm."

Esta mudança parece pequena, mas altera a dinâmica. A fábrica pode ajudar com uma faixa de preço sem assumir risco falso. O cliente mantém velocidade interna. Quando os ficheiros chegam, todos entendem por que o preço pode ajustar: não é renegociação oportunista, é passagem de estimativa para engenharia real.

Checklist final antes de pedir preço

• Gerber ou ODB++ exportado e aberto em viewer independente.
• Excellon drill, slots e desenho mecânico consistentes.
• Stackup, material, Tg, cobre e espessura final definidos.
• Impedância alvo e tolerância declaradas quando houver sinal rápido.
• IPC-6012 e IPC-A-600 com classe de aceitação na RFQ.
• Acabamento superficial escolhido conforme processo seguinte.
• Painelização, rails, fiduciais e método de depaneling definidos.
• Quantidade anual, lote inicial, cadência e Incoterm escritos.
• Destino, modo de transporte e embalagem incluídos no custo.
• Revisão de ficheiro e validade da cotação controladas.

Referências

1. Printed circuit board: https://en.wikipedia.org/wiki/Printed_circuit_board
2. IPC electronics standards: https://en.wikipedia.org/wiki/IPC_%28electronics%29
3. Characteristic impedance: https://en.wikipedia.org/wiki/Characteristic_impedance
4. International Electrotechnical Commission: https://en.wikipedia.org/wiki/International_Electrotechnical_Commission

FAQ

Que ficheiros devo enviar para uma RFQ de PCB Cat6a?

Envie Gerber RS-274X ou ODB++, Excellon drill, IPC-356 netlist quando disponível, desenho de fabrico, stackup, material, acabamento, espessura de cobre, painelização, quantidade anual e Incoterm. Para alto volume, acrescente lotes de entrega e destino logístico.

Um fornecedor consegue cotar PCB sem Gerber?

Só consegue uma estimativa grosseira. Para preço liberável, o fornecedor precisa de ficheiros que mostrem camadas, furos, dimensões, tolerâncias e regras de teste. No caso usado neste guia, uma RFQ de 600,000 units per year ficou bloqueada sem Gerber.

Quais normas IPC devo citar numa PCB de comunicação?

Use IPC-6012 para requisitos de qualificação e desempenho de PCB rígida, IPC-A-600 para aceitabilidade visual da placa e IPC-2221 como referência geral de design. Se houver montagem, acrescente IPC-J-STD-001 e IPC-A-610 na fase PCBA.

Cat6a PCB exige controlo de impedância?

Normalmente sim quando a placa transporta sinais de alta velocidade ou pares diferenciais associados a Ethernet. Especifique impedância alvo, tolerância, stackup, material dielétrico e cupões de teste; sem estes dados, o preço pode esconder retrabalho ou yield baixo.

Como informar logística numa cotação de PCB de alto volume?

Declare Incoterm, destino, modo de transporte, frequência de entrega, embalagem e peso estimado por lote. No caso analisado, CIF Gdańsk (Sea transport) era parte da RFQ, então o custo não dependia só do painel de PCB.

Quando devo enviar ODB++ em vez de apenas Gerber?

ODB++ ajuda quando há muitas camadas, regras de fabrico complexas ou necessidade de reduzir interpretação manual. Gerber RS-274X ainda funciona, mas deve vir com drill, netlist, desenho de fabrico e notas claras para evitar ambiguidade.
