Montagem PCB para Equipamentos de Ultrassom Médico: Guia de Engenharia, Qualidade e Industrialização [2026]
A montagem PCB para equipamentos de ultrassom médico exige mais do que solda correta. O processo deve controlar ruído analógico, pulsos de alta tensão, limpeza iónica, rastreabilidade e testes alinhados com IEC 60601, ISO 13485 e critérios de aceitação de alta fiabilidade para evitar falhas clínicas e retrabalho regulatório.
For more information on industry standards, see printed circuit board and IPC standards.
Introdução: porque o ultrassom médico exige outra disciplina de PCBA
Equipamentos de ultrassom médico parecem, à primeira vista, apenas mais um produto eletrónico com ecrã, fontes, processamento digital e várias placas internas. Na prática, o desafio é outro: o sistema combina front-end analógico sensível, geração e comutação de pulsos de alta tensão, processamento digital intensivo, controlo térmico, EMC apertada e documentação regulatória que não perdoa improviso.
Uma consola de ultrassom, um módulo beamformer, uma placa de aquisição para sonda ou uma unidade portátil de point-of-care não falham apenas por curto-circuito ou solda fria. Falham também por ruído excessivo, deriva térmica, contaminação residual, rastreabilidade incompleta, revisão errada de BOM ou processo mal validado. Quando isso acontece, o problema já não é apenas yield de produção. Passa a ser atraso de validação, retrabalho documental, requalificação e, em alguns casos, bloqueio comercial.
Para enquadrar o ambiente normativo, vale rever ISO 13485, a família IEC 60601, a página da FDA sobre ultrasound imaging systems e a base técnica do ultrassom médico. Estas referências não substituem o plano de qualidade do OEM, mas ajudam a alinhar engenharia, compras e industrialização.
"Em ultrassom médico, um PCBA aparentemente aprovado pode falhar no mundo real por três razões invisíveis na inspeção visual: ruído analógico acima da margem, contaminação residual e variabilidade térmica. Se não medir estas três frentes, está a comprar risco." — Hommer Zhao, Fundador & Especialista Técnico
Onde a PCBA entra na arquitetura do equipamento
Um sistema de ultrassom moderno distribui risco técnico por vários subconjuntos:
| Subconjunto | Função principal | Sensibilidade de processo | Risco típico se a montagem falhar |
|---|---|---|---|
| Front-end analógico | Receção de ecos fracos e condicionamento de sinal | Muito alta para ruído, leakage e limpeza | Imagem ruidosa, perda de detalhe, repetibilidade fraca |
| Beamformer / TX-RX | Geração, comutação e sincronização de canais | Alta para HV, timing e solda fina | Artefactos, falha de canais, aquecimento local |
| Fonte de alimentação | Rails estáveis, isolamento, controlo térmico | Alta para segurança e ripple | Reset, instabilidade, falha em IEC 60601 |
| Placa principal / processamento | DSP, FPGA, CPU, memória e interfaces | Alta para BGA, MSL e dissipação | Boot falhado, erro intermitente, perda de dados |
| Interface da sonda e I/O | Conetores, cabos, blindagem e ESD | Alta para integridade de contacto | Canais mortos, falhas de comunicação, EMI |
| HMI e módulos auxiliares | Display, controlo, ventoinhas, armazenamento | Média | Produto funcional mas com baixa robustez clínica |
Isto explica porque a montagem para ultrassom raramente deve ser tratada como uma PCBA genérica. A mesma linha pode montar uma placa industrial comum e uma placa médica, mas o plano de controlo não pode ser o mesmo.
O que diferencia ultrassom médico de outras PCBAs médicas
Em muitos dispositivos médicos, o principal foco está em rastreabilidade, limpeza, inspeção e documentação. Em ultrassom isso continua a ser obrigatório, mas soma-se um requisito adicional: qualidade elétrica ligada diretamente à qualidade da imagem.
Quando o sistema trabalha com sinais de retorno muito pequenos e cadeias analógicas sensíveis, pequenas variações no processo de montagem podem criar efeitos relevantes:
- Resíduos de fluxo alteram leakage e ruído de fundo.
- Planicidade insuficiente e perfis térmicos agressivos afetam BGAs, ADCs e FPGAs.
- Variações em shielding, aterramento e montagem de conectores degradam EMC.
- Dissipação térmica inconsistente altera ganho, offset e estabilidade.
- Retrabalho excessivo em canais críticos reduz a confiança do lote.
"Num módulo de ultrassom, 1 canal marginal em 128 já é suficiente para gerar artefactos difíceis de diagnosticar. Por isso, em beamformer e front-end eu prefiro gastar mais 1 ciclo de inspeção do que aceitar um retrabalho cego." — Hommer Zhao, Fundador & Especialista Técnico
É por isso que OEMs deste segmento tendem a valorizar fornecedores com experiência em montagem PCB, montagem IPC Classe 3, teste funcional e integração de box build no mesmo fluxo.
Requisitos de processo que normalmente entram cedo no DFM
Antes da primeira ordem piloto, eu recomendo fechar uma matriz de decisão simples entre engenharia, qualidade e EMS:
| Tema | Decisão a fechar | Impacto prático |
|---|---|---|
| Classe de workmanship | Classe 2 reforçada ou Classe 3 | Define critérios de aceitação e inspeção |
| Estratégia de limpeza | No-clean validado ou limpeza pós-solda | Afeta leakage, coating e risco latente |
| Plano MSL | Armazenamento seco, floor life e baking | Evita microfissuras e opens ocultos |
| Inspeção de packages críticos | AOI, raio-X, microscopia, inspeção manual | Reduz escapes em BGA/QFN/LGA |
| Teste elétrico / funcional | ICT, flying probe, FCT, HV check | Liga processo a desempenho real |
| Rastreabilidade | Lote, data code, revisão e operador | Acelera CAPA, 8D e contenção |
Em ultrassom portátil e sistemas compactos, também é frequente existir combinação de rigid, flex e cablagem interna. Nesses casos, alinhar o PCB com setor médico, conectividade interna e montagem eletromecânica logo no NPI poupa semanas depois.
Pulsos HV, ruído e isolamento: três pontos que decidem o sucesso
Muitos engenheiros subestimam o impacto do processo de montagem nas secções de transmissão e receção. Dependendo da arquitetura, os estágios de transmissão podem lidar com dezenas ou mesmo centenas de volts de pulso. Ao mesmo tempo, os ecos recebidos regressam com amplitude muito menor e exigem uma cadeia limpa.
Isto cria uma contradição típica do ultrassom:
- uma parte da placa precisa suportar energia, comutação e distância elétrica adequadas;
- outra parte precisa preservar sinal fraco, baixo ruído e estabilidade térmica;
- e tudo isto deve coexistir no mesmo produto sob regras de segurança médica.
Na prática, o EMS precisa dominar:
- Perfis de reflow que não degradam componentes sensíveis nem induzem empeno excessivo.
- Controlo de contaminação para reduzir risco de leakage e corrosão.
- Montagem consistente de blindagens, conectores e pontos de terra.
- Processo de inspeção orientado para canais críticos e não apenas para defeitos visuais genéricos.
- Testes que confirmem desempenho elétrico e não só continuidade.
"Se a sua linha mede apenas pass/fail elétrico, ainda não validou um módulo de ultrassom. Eu quero ver ripple, ruído, resposta de canal, comportamento térmico e consistência por lote. Sem isso, o laboratório vai descobrir problemas demasiado tarde." — Hommer Zhao, Fundador & Especialista Técnico
Normas, qualidade e documentação que devem estar ligadas ao processo
O artigo existente sobre PCB para dispositivos médicos e ISO 13485 cobre a base regulatória geral. Para ultrassom, a aplicação prática dessas regras no chão de fábrica costuma exigir um nível adicional de disciplina:
| Área | Referência comum | O que deve aparecer no processo |
|---|---|---|
| Sistema de qualidade | ISO 13485 | Controlo documental, gestão de alterações, CAPA |
| Segurança elétrica | IEC 60601-1 | Distâncias, isolamento, testes e evidência de conformidade |
| EMC | IEC 60601-1-2 | Layout, shielding, grounding e consistência de montagem |
| Workmanship | IPC-A-610 / J-STD-001 Classe 3 | Critérios de solda, limpeza e aceitação |
| Controlo de materiais | MSL, data code, AVL | Menos risco de humidade, contrafação e deriva |
| Rastreabilidade | Lote, série, revisão, estação | Contenção rápida e 8D mais credível |
Um erro recorrente é tratar ISO 13485 como responsabilidade exclusiva do departamento de qualidade. Isso é incompleto. Em ultrassom, o processo de PCBA tem de ser desenhado de forma a gerar registos úteis para investigação real de falhas: qual lote de pasta foi usado, que perfil térmico foi aplicado, que operador fez o retrabalho, que versão de firmware acompanhou o teste funcional e que revisão de BOM foi montada.
Tabela de decisão: processo recomendado por tipo de placa
| Tipo de placa em ultrassom | Tecnologia dominante | Foco de processo | Teste recomendado | Nota prática |
|---|---|---|---|---|
| Front-end RX | SMT fino + analógico | Limpeza, ruído, shielding | FCT + medições analógicas | Evitar retrabalho repetido em canais críticos |
| Beamformer | SMT de alta densidade | BGA, MSL, estabilidade térmica | AOI + raio-X + FCT | Importa mais consistência de lote do que velocidade pura |
| Fonte / HV | SMT + THT + isolamento | Distâncias, thermal pad, solder fill | ICT/FCT + verificação de segurança | Processo misto precisa janelas térmicas muito bem controladas |
| Main board | BGA, FPGA, DDR | Stencil, warpage, dissipação | AOI + raio-X + boot/função | Falhas intermitentes surgem tarde se o perfil for marginal |
| I/O da sonda | Conectores e cablagem | Integridade mecânica e EMC | Continuidade + stress funcional | O defeito muitas vezes está no conector, não no IC |
| Módulo integrado | PCBA + chassis + harness | Sequência de montagem e rastreio | FCT de sistema + burn-in quando aplicável | Ideal integrar [box build](/services/box-build) no mesmo parceiro |
Onde as falhas mais caras costumam nascer
1. BOM aprovada, mas processo não alinhado
O componente está certo, mas o stencil, a pasta, o perfil térmico ou a janela MSL não foram revistos para aquele package. O resultado é defeito raro, intermitente e caro de provar.
2. Limpeza tratada como detalhe
Em placas de consumo, um processo no-clean mal controlado pode ainda passar despercebido. Em ultrassom médico, contaminação residual pode afetar leakage, estabilidade de medições e comportamento sob humidade.
3. Teste funcional demasiado superficial
Se o teste apenas confirma que a placa liga, mas não avalia rails, canais, ruído e interfaces críticas, a fábrica transfere risco para o laboratório do cliente.
4. Retrabalho sem limites definidos
Retrabalhar 1 BGA crítico uma vez pode ser aceitável; repetir várias vezes em placas médicas sensíveis raramente é boa prática. O critério deve estar escrito antes da produção.
5. Box build separado demasiado cedo
Quando PCBA, cablagem, ventilação, blindagem e integração mecânica são repartidas por vários fornecedores sem um dono claro da revisão, os problemas aparecem no sistema final e ninguém consegue fechar causa raiz depressa.
O que pedir ao fornecedor antes da ordem piloto
Se está a comprar PCBA para ultrassom, eu pediria estes 8 pontos antes de libertar a build:
- Fluxo de processo com pontos de inspeção e critérios de aceitação.
- Confirmação da classe de workmanship e normas aplicadas.
- Plano MSL e armazenamento de componentes críticos.
- Estratégia de limpeza e método de validação.
- Lista de packages que exigem raio-X, microscopia ou restrição de retrabalho.
- Estrutura de rastreabilidade por lote, série e revisão.
- Plano de teste elétrico e funcional com métricas reais.
- Regra formal para NCR, CAPA e 8D quando houver escape.
Isto encaixa bem com fornecedores que já oferecem teste eletrónico, qualidade e suporte de industrialização em vez de apenas montagem transacional.

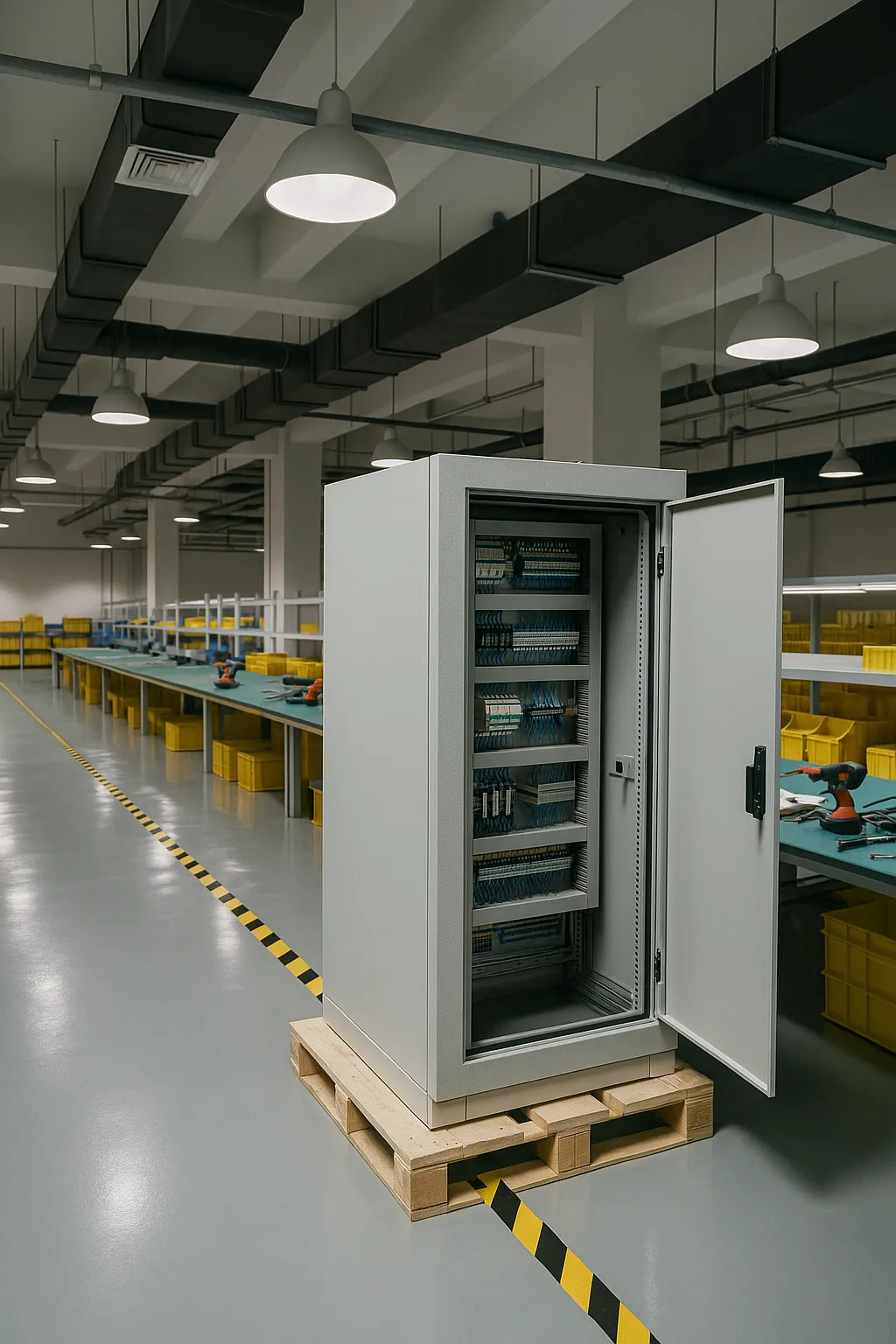

Quando faz sentido integrar PCBA, harness e box build
Muitos sistemas de ultrassom não terminam na placa. Há fontes, cablagens internas, ventoinhas, displays, conectores de sonda, estruturas metálicas, barreiras EMI e até subconjuntos esterilizáveis ou de limpeza frequente. Quando esses elementos são montados em fornecedores diferentes, a gestão de ECO, a investigação de falha e a validação final tornam-se lentas.
Se o produto tiver mais do que 2 PCBAs, interligações internas e um chassis funcional, faz sentido avaliar um parceiro com capacidade combinada de PCBA, teste e integração. Não porque tudo tenha de ficar num único fornecedor por princípio, mas porque em medicina a velocidade de resolução de problema importa tanto quanto o preço por placa.
Conclusão
Montagem PCB para equipamentos de ultrassom médico não é apenas uma versão "mais exigente" de PCBA standard. É uma disciplina própria onde ruído, limpeza, segurança, rastreabilidade e teste funcional têm de ser tratados como um sistema único. Se um destes pilares falha, o custo aparece mais tarde em validação clínica, EMC, CAPA, 8D ou suporte de campo.
Para equipas que estão a preparar NPI, transferência de fornecedor ou escalada de volume, o melhor investimento inicial costuma ser simples: definir o plano de controlo antes da build piloto, alinhar normas e limites de retrabalho, e garantir que o EMS consegue provar o processo com dados e não apenas com confiança verbal.
Se está a industrializar um sistema de ultrassom, uma consola portátil, um módulo beamformer ou um subconjunto médico com requisitos de alta fiabilidade, fale com a PCB Portugal. Podemos apoiar a revisão DFM/DFA, a estratégia de teste, a montagem IPC Classe 3 e a integração do produto desde a PCBA até ao box build.
