Controlo ESD em PCBA: Como Especificar Manuseamento, Embalagem e Auditoria Sem Falhas Latentes

O problema de compra: uma placa boa que falha depois

Este guia foi escrito para engenheiros de hardware, equipas NPI, compradores técnicos e responsáveis de qualidade que já têm BOM, Gerber, centroid e plano de teste definidos, mas ainda tratam ESD como uma linha genérica na cotação. Nessa fase, a pergunta certa não é "a fábrica tem pulseiras?". A pergunta é: em que pontos a PCBA sai de uma proteção controlada, quem mede essa proteção e que evidência fica guardada por lote?

ESD, ou descarga eletrostática, é uma transferência rápida de carga entre objetos com potenciais diferentes. A página pública sobre electrostatic discharge explica o fenómeno físico; em produção eletrónica, o risco real está em descargas pequenas demais para o operador sentir, mas grandes o suficiente para degradar semicondutores, interfaces RF, sensores, memórias ou conversores.

Numa cadeia de montagem PCB, a proteção precisa cobrir receção de componentes, kitting, SMT, AOI, raio-X, teste funcional, retrabalho, limpeza, embalagem e expedição. Se a PCBA passa por teste elétrico e depois é colocada em espuma comum ou bancada sem aterramento, o risco volta no último metro.

"ESD raramente aparece como uma faísca dramática na linha. O caso perigoso é a descarga silenciosa que deixa a placa a funcionar hoje e reduz a margem de um IC para falhar daqui a 3 meses." — Hommer Zhao, Fundador & Especialista Técnico

O que um programa ESD deve cobrir

Um programa ESD para PCBA deve definir EPA, pessoas, ferramentas, materiais, embalagem e auditoria. EPA significa electrostatic protected area: uma zona onde superfícies, operadores e objetos móveis são controlados para evitar acumulação e descarga rápida de carga. A visão geral da IEC ajuda a contextualizar a família IEC 61340, enquanto a IPC enquadra normas de montagem como IPC-J-STD-001.

As normas ANSI/ESD S20.20 e IEC 61340-5-1 são referências comuns para programas de controlo ESD. IPC-J-STD-001 também toca disciplina de processo, manuseamento e proteção de montagem soldada. Nenhuma delas substitui uma especificação de compra clara: o fornecedor precisa saber que tipo de embalagem, registos e verificações espera receber.

Matriz prática de controlo

Esta tabela não tenta transformar todos os produtos em Classe 3. Ela força a equipa a localizar onde a PCBA fica vulnerável e que prova documenta o controlo.

Cenário de fábrica: 620 PCBAs com falha intermitente

Num arranque NPI de 620 PCBAs para controlo industrial em 2026, a montagem passou AOI, flying probe e FCT inicial. O lote tinha um microcontrolador QFN, um transceiver RS-485, 2 ADCs de 16 bits e conectores para sensores externos. A taxa de falha no FCT era baixa: 7 unidades em 620, ou 1,13%. O problema apareceu depois: em burn-in leve de 4 horas, mais 11 unidades apresentaram comunicação intermitente.

A primeira suspeita foi firmware. Depois de separar as falhas por hora e bancada, o padrão apontou para retrabalho e teste. Medimos o fixture e encontramos um cabo de interface sem referência ESD consistente. Também havia uma zona de bancada auxiliar usada para regravar firmware, fora da EPA principal. O operador usava pulseira na linha SMT, mas não nessa bancada.

A correção não foi trocar componente. Reaterrámos o fixture, movemos a gravação para uma bancada ESD, adicionámos verificação diária de pulseiras, passámos todas as PCBAs para saco shielding antes de sair da área protegida e repetimos FCT em 100% das unidades retrabalhadas. No lote seguinte de 800 unidades, as falhas de comunicação em burn-in caíram de 18 unidades para 2, com a mesma revisão de BOM.

"Quando um defeito intermitente segue a bancada ou o fixture, pare de discutir só componente. Em PCBA, ESD é muitas vezes um problema de fronteira: a placa está protegida numa área e vulnerável na mesa ao lado." — Hommer Zhao, Fundador & Especialista Técnico

Este tipo de cenário é exatamente por isso que o controlo ESD deve entrar no plano de controlo PCBA, não apenas no manual de qualidade da fábrica.

Onde ESD entra no fluxo PCBA

Antes da montagem: componentes e MSL

Muitos componentes sensíveis a ESD também têm requisitos MSL. São riscos diferentes, mas aparecem na mesma operação: abrir embalagem, separar reels, preparar feeders e armazenar sob condições controladas. Um reel com ICs sensíveis deve manter etiqueta de lote, data de abertura, condição de armazenamento e identificação ESD visível.

O comprador deve enviar BOM com MPN completo e destacar componentes sensíveis: MCU, FPGA, RF front-end, MEMS, ADC, isoladores digitais, MOSFETs de baixa carga de gate e módulos wireless. Se a fábrica precisa adivinhar o nível de sensibilidade, o plano já começou fraco.

Durante SMT, AOI e teste

Depois do reflow, a PCBA pode circular por AOI, raio-X, inspeção manual, ICT, flying probe e FCT. Cada transferência cria contacto: racks, luvas, tapetes, conveyors, pinças, jigs, cabos e scanners. A proteção não deve depender só de uma pulseira individual; o sistema inteiro precisa ter caminho controlado para dissipar carga.

Em first article inspection, inclua uma verificação simples: a primeira unidade foi manuseada, testada e embalada dentro das mesmas regras que serão usadas no lote inteiro? Se a amostra é cuidada por um engenheiro experiente e o lote por outro fluxo, a aprovação perde valor.

Retrabalho e engenharia

Retrabalho é um ponto crítico porque junta calor, toque manual, ferramentas, cabos e urgência. Ferros de solda devem ter ponta aterrada. Estações de ar quente devem estar em bancada ESD. Placas em análise devem ficar em tabuleiro dissipativo, não em espuma comum, papel, plástico transparente ou caixa aleatória.

Também é comum a engenharia receber amostras, abrir o saco shielding e colocar a PCBA diretamente em bancada de laboratório comum. Nesse momento, o controlo da fábrica deixa de proteger o produto. Para amostras de validação, prepare um kit mínimo: tapete ESD, pulseira, ligação à terra, saco shielding reutilizável e regra de manuseamento por serial number.

Embalagem ESD: dissipativo não é o mesmo que shielding

A embalagem merece uma decisão explícita. Há diferença entre material antiestático, dissipativo, condutivo e shielding. Um saco rosa pode reduzir carga triboelétrica, mas não deve ser tratado como barreira principal para PCBAs sensíveis. Saco metalizado shielding cria uma forma de gaiola de Faraday quando fechado corretamente, reduzindo risco durante transporte e manuseamento fora da EPA.

Para PCBAs montadas, a regra prática é:

• Placa nua simples: separador limpo, proteção contra risco e humidade conforme acabamento.
• PCBA com ICs sensíveis: saco shielding fechado individualmente ou por lote controlado.
• PCBA com conectores altos: tabuleiro ESD com tampa ou separadores que evitem contacto mecânico.
• Produto programado ou calibrado: etiqueta com revisão, firmware, serial number e estado de teste.
• Box build: embalagem final deve proteger a eletrónica interna e também o exterior mecânico.

"Vejo muita placa bem montada perder proteção na embalagem. A linha usou EPA, mas a expedição colocou 20 PCBAs soltas num saco grande. Se os conectores roçam uns nos outros durante 2 dias de transporte, ESD já nem é o único problema." — Hommer Zhao, Fundador & Especialista Técnico

Esta etapa cruza-se com logística. O nosso guia de DDP shipping para PCB e PCBA explica por que embalagem, fotos e documentação devem estar fechadas antes de o lote sair da fábrica.

Como auditar um fornecedor sem transformar a visita em teatro

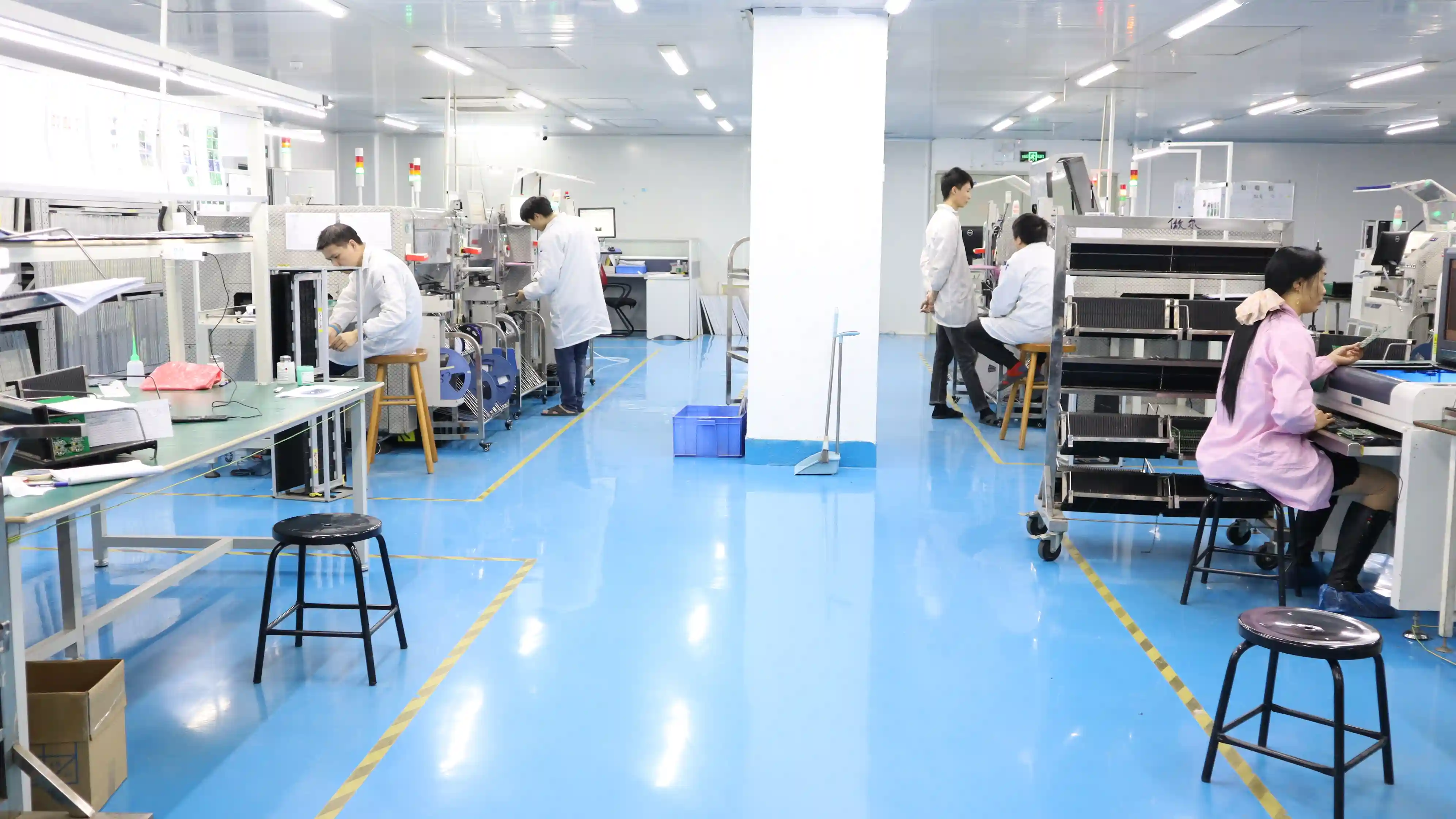

Uma auditoria ESD útil não começa na receção com uma apresentação. Começa na linha. Peça para ver como uma PCBA real se move desde AOI até embalagem. Observe onde o operador toca, onde a placa espera, que racks usa, que bancada recebe retrabalho e como a unidade é fechada antes de sair da EPA.

Use perguntas de evidência, não perguntas de intenção:

1. Quando foi o último teste documentado das pulseiras nesta área?
2. Como sabem que este tapete e esta bancada continuam ligados à terra?
3. Onde ficam PCBAs em espera entre FCT e embalagem?
4. Que embalagem usam quando há BGA, RF, MCU ou ADC sensível?
5. Como registam retrabalho e re-teste por número de série?
6. O fixture de teste foi verificado quanto a ligação à terra e descarga controlada?
7. Quem pode abrir o saco shielding depois de fechado?

A resposta aceitável inclui registo, etiqueta, medição, fotografia ou procedimento executado na prática. Uma resposta genérica sem evidência não reduz risco.

Critérios para escrever na RFQ

Uma RFQ forte não precisa copiar uma norma inteira. Precisa transformar risco em requisitos verificáveis. Para um produto industrial ou médico, pode escrever:

• Montagem, teste e retrabalho devem ocorrer em EPA controlada.
• Programa ESD alinhado com ANSI/ESD S20.20 ou IEC 61340-5-1.
• Processo de montagem soldada alinhado com IPC-J-STD-001 e aceitabilidade visual por IPC-A-610 Classe 2 ou Classe 3 conforme produto.
• Pulseiras ou calcanheiras testadas diariamente antes do turno.
• Bancadas, tapetes, racks e fixtures incluídos em verificação periódica documentada.
• PCBAs embaladas em saco shielding fechado antes de sair da EPA.
• Retrabalho registado por serial number, com re-teste funcional obrigatório.
• Fotos de embalagem final e identificação de lote incluídas no relatório de expedição.

Para produtos de baixo risco, pode simplificar. Para PCBA com RF, sensores de precisão, segurança funcional, medical, energia ou automóvel, estes pontos devem fazer parte da cotação desde o início. O custo é pequeno comparado com uma investigação de falha intermitente sem rastreabilidade.

Relação entre ESD, limpeza e fiabilidade

ESD não substitui limpeza, e limpeza não substitui ESD. Um produto pode falhar por descarga latente, por contaminação iónica, por humidade, por MSL mal controlado ou por embalagem mecânica fraca. A engenharia de fiabilidade precisa separar causas sem fingir que uma única inspeção resolve tudo.

Quando há conformal coating, a limpeza ganha ainda mais peso. Resíduo iónico pode absorver humidade e gerar fuga; ESD pode degradar entradas antes de o coating ser aplicado; embalagem errada pode contaminar a superfície depois de aprovada. O guia de limpeza e contaminação iónica em PCBA complementa esta análise.

Uma boa revisão de NPI cruza quatro planos: ESD, MSL, limpeza e teste. Se um deles falta, o lote pode parecer aprovado e ainda assim acumular risco de campo.

Checklist de decisão para compradores e engenheiros

Antes de aprovar produção, responda por escrito:

1. A BOM identifica componentes sensíveis a ESD e MSL?
2. A fábrica declarou norma de referência: ANSI/ESD S20.20, IEC 61340-5-1 ou equivalente?
3. Existe EPA para montagem, teste, retrabalho e embalagem?
4. Pulseiras, calcanheiras, tapetes e bancadas têm registo de verificação?
5. Fixtures de teste e cabos foram incluídos no controlo ESD?
6. PCBAs passam para saco shielding ou tabuleiro ESD antes de sair da área protegida?
7. Retrabalho obriga re-teste e registo por serial number?
8. A equipa que recebe as amostras tem condição ESD mínima no laboratório?

Se a resposta a 3 ou mais pontos for "não sei", a RFQ ainda não controla o risco. Não precisa parar o projeto, mas deve pedir evidência antes de transformar protótipos em série.

Referências

1. Electrostatic discharge overview: https://en.wikipedia.org/wiki/Electrostatic_discharge
2. IEC overview: https://en.wikipedia.org/wiki/International_Electrotechnical_Commission
3. IPC electronics overview: https://en.wikipedia.org/wiki/IPC_%28electronics%29
4. ANSI overview: https://en.wikipedia.org/wiki/American_National_Standards_Institute

FAQ

O que devo pedir ao fornecedor para controlo ESD em PCBA? Peça evidência de EPA, registos de teste de pulseira e calcanheira, medição de tapetes e bancadas, embalagem shielding para PCBAs montadas, treino de operadores e auditoria alinhada com ANSI/ESD S20.20 ou IEC 61340-5-1. Para lotes críticos, peça estes registos por data de produção e por área.

Um saco antiestático rosa protege uma PCBA sensível? Não como proteção principal. Saco rosa é normalmente dissipativo e reduz carga por contacto, mas não oferece blindagem Faraday robusta. Para PCBAs com ICs sensíveis, use saco metalizado shielding, tabuleiro condutivo ou embalagem ESD equivalente, fechado antes de sair da EPA.

ESD pode causar falha latente mesmo quando a placa passa teste funcional? Sim. Uma descarga pode degradar gate oxide, proteção de entrada, ADC, RF front-end ou memória sem criar falha imediata. A unidade pode passar FCT no dia da produção e falhar depois de ciclos térmicos, humidade ou horas de funcionamento.

Com que frequência se deve testar pulseiras e bancadas ESD? Em produção PCBA, pulseiras e calcanheiras devem ser verificadas pelo menos diariamente antes do turno. Bancadas, tapetes, ligação à terra e ionizadores costumam entrar em verificação periódica definida no plano ESD, por exemplo semanal, mensal ou trimestral conforme risco e volume.

Que normas devo citar numa especificação ESD para montagem PCBA? Use ANSI/ESD S20.20 ou IEC 61340-5-1 para o programa de controlo ESD, IPC-J-STD-001 para disciplina de processo de montagem soldada e IPC-A-610 para aceitabilidade da montagem acabada. A especificação deve dizer que versão e que evidência documental serão aceites.

ESD é responsabilidade da fábrica ou do comprador? É responsabilidade partilhada. A fábrica controla EPA, treino, ferramentas, embalagem e registos; o comprador deve identificar componentes sensíveis, exigir embalagem correta, definir transporte e manter manuseamento ESD ao receber o lote. A proteção perde valor se a PCBA sair do saco shielding numa bancada comum.

Próximo passo

Se vai lançar uma PCBA com MCU, RF, sensores, BGA, ADC ou interfaces externas, inclua controlo ESD na RFQ junto com BOM, Gerber, centroid e plano de teste. A PCB Portugal pode rever montagem PCBA, teste funcional, embalagem e integração box build antes da produção. Envie o pacote técnico para uma revisão de risco ESD e NPI.
