Módulos PCB Castellated Hole para SMT
Fabrico e montagem de módulos PCB castellated hole com DFM de furos meio metalizados, painéis controlados, ENIG e teste para integração SMT. A diferença está no detalhe: DFM da borda antes do painel, corte limpo do PTH e verificação de soldabilidade para que o módulo assente na placa mãe sem juntas laterais frágeis.
Porque os Furos Castelados Falham em Produção
Furos castelados falham quando o PCB é desenhado como uma placa normal e cortado como detalhe de última hora. O furo metalizado atravessa a linha de contorno; se a relação entre diâmetro, cobre, máscara, routing e painelização não estiver correta, a borda pode ficar com cobre rasgado, rebarba, exposição irregular ou área soldável insuficiente. Em módulos RF e IoT, uma junta lateral fraca transforma uma poupança de conector em retrabalho caro na montagem final.
Serviço Orientado ao Módulo e à Placa Mãe
A PCB Portugal trata o castellated hole PCB module como um subconjunto, não apenas como um perfil fresado. Revemos a placa filha, a placa mãe, o footprint SMT, o stencil, o acabamento e o método de teste antes de congelar a produção. Esta abordagem liga o fabrico de PCB, a montagem SMT e a validação funcional, evitando que um módulo aprovado isoladamente falhe quando entra no produto final.
Referências Técnicas e Critérios de Aceitação
O serviço usa critérios práticos alinhados com IPC-A-600 para aceitabilidade visual do PCB, IPC-6012 para desempenho de placas rígidas e IPC-A-610 quando o módulo já inclui montagem. Para contexto técnico, consulte as referências públicas sobre Printed circuit board, Surface-mount technology e IPC electronics standards. Estas referências não substituem a norma completa, mas ajudam a enquadrar por que PTH, SMT e inspeção visual precisam de ser tratados em conjunto.
Nota Técnica de Hommer Zhao
"Em módulos castellated hole, costumo aprovar a geometria a partir da montagem final, não apenas do PCB isolado. Um módulo de 30 contactos pode passar no teste elétrico e ainda falhar no reflow da placa mãe se o stencil, a largura do pad lateral ou a limpeza da borda estiverem mal definidos."
Hommer Zhao, fundador da WellPCB, com mais de 15 anos de experiência em fabrico de PCB, montagem eletrónica e revisão DFM para OEMs.
DFM de Half Holes
Revemos diâmetro, posição do furo na linha de corte, anel anular e distância entre pad e borda para reduzir lascas, cobre exposto irregular e falhas de soldadura.

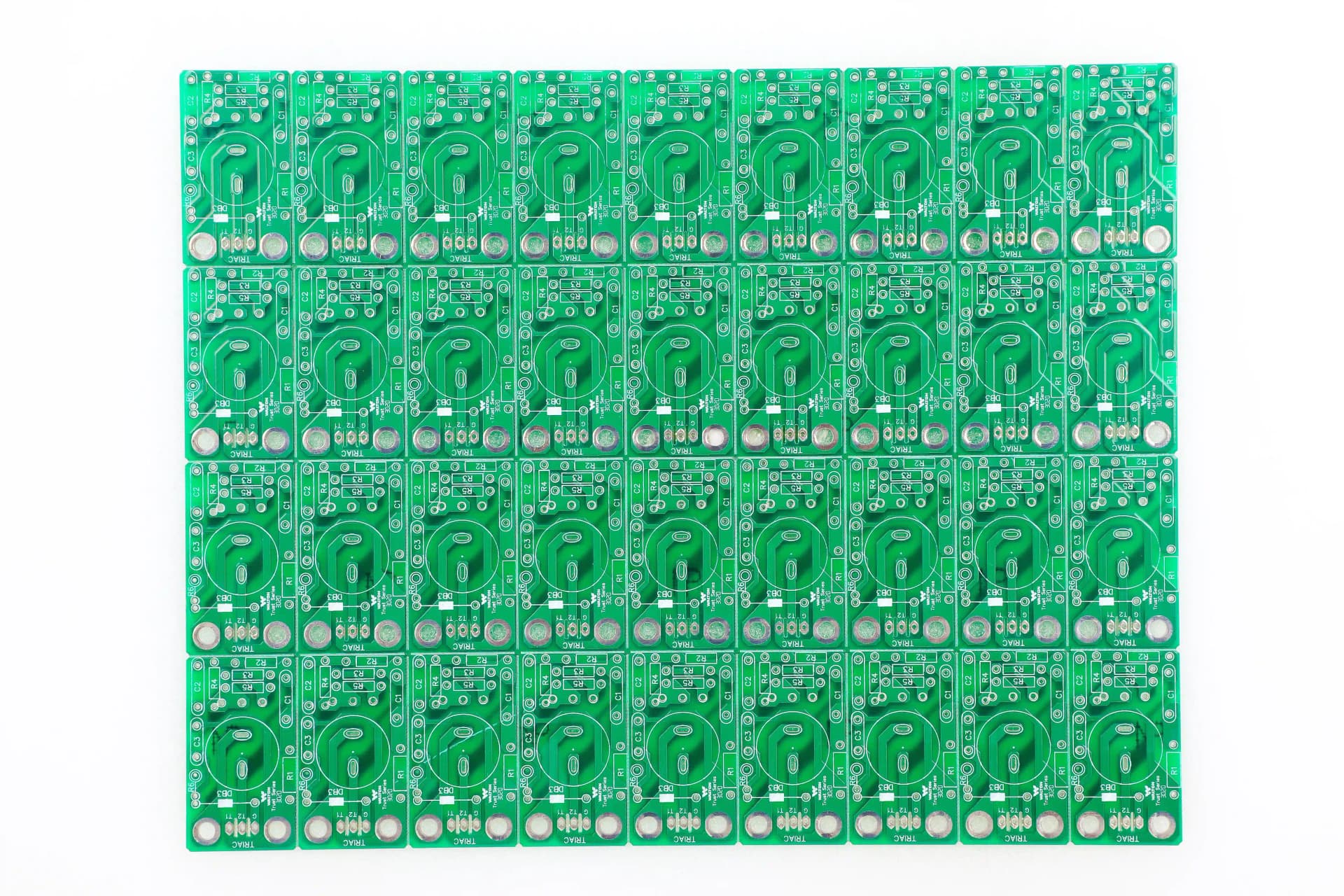

Painelização Controlada
Definimos tabs, rails, sequência de fresagem e método de separação para proteger os contactos laterais até à inspeção final.
Stack-Up para Módulos RF e IoT
Avaliamos FR-4, High Tg FR-4 ou híbridos Rogers quando o módulo combina antena, matching network, castellated pads e sinais de alta frequência.
Montagem SMT do Módulo
Integramos stencil, pick-and-place, reflow, AOI e teste para entregar o módulo pronto a soldar na placa mãe.

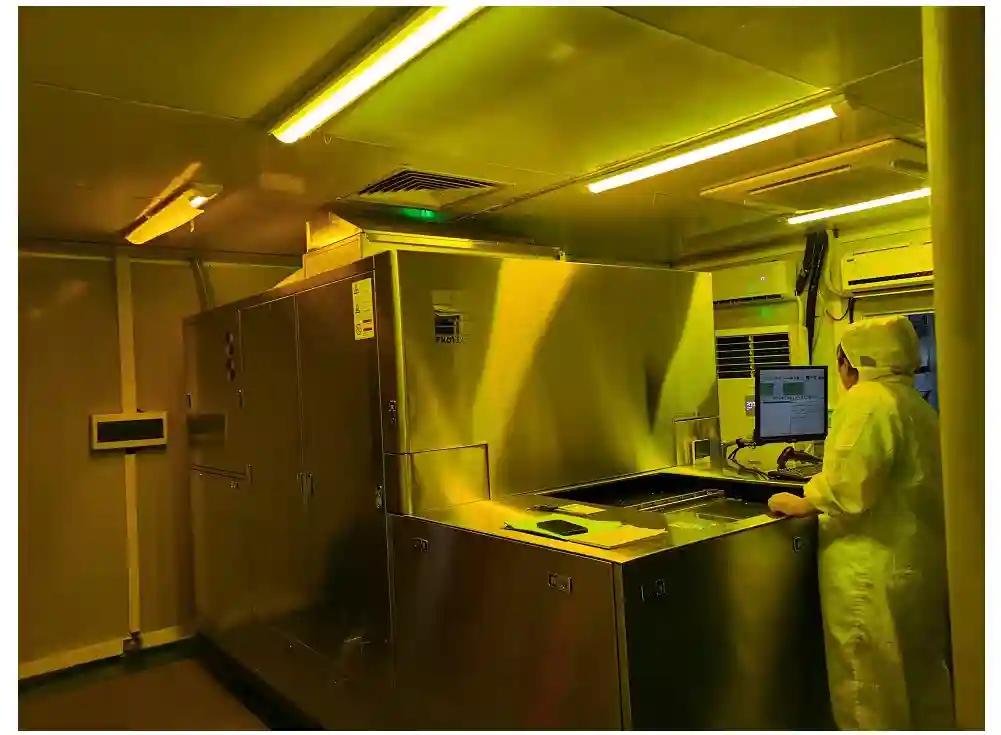

Inspeção de Borda e Soldabilidade
Avaliamos a integridade dos PTH cortados, máscara de solda, acabamento ENIG/OSP e limpeza para evitar juntas laterais fracas.

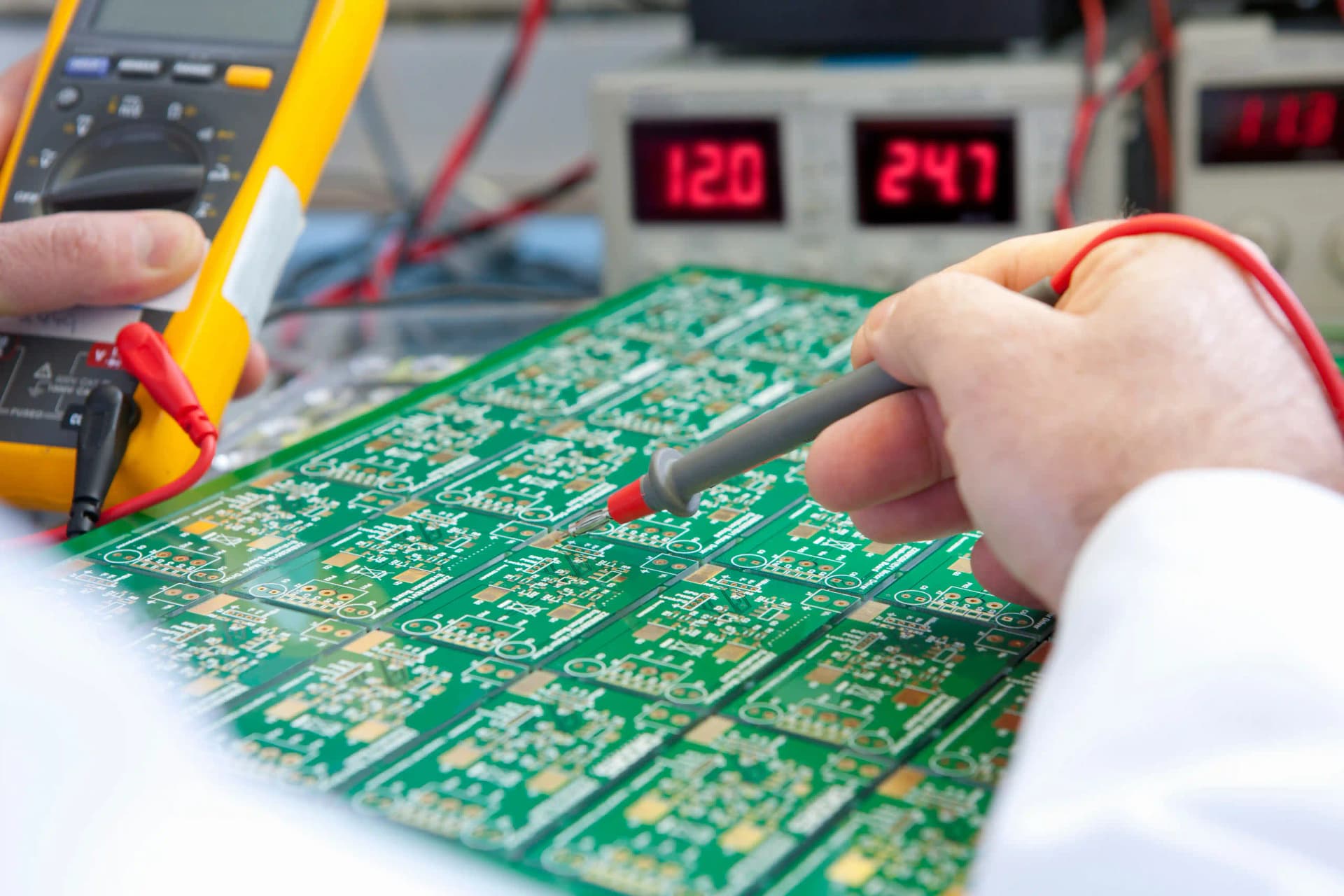

Teste e Rastreabilidade
Aplicamos teste elétrico, verificação funcional quando disponível e rastreabilidade por lote para módulos destinados a OEMs e NPI.
| Decisão de Design | Castellated Hole | Conector Board-to-Board |
|---|---|---|
| Altura do conjunto | Muito baixa, adequada a módulos compactos | Maior, dependente do conector escolhido |
| Substituição em campo | Difícil; o módulo fica soldado | Melhor para manutenção e ciclos de encaixe |
| Custo BOM | Reduz conectores e altura mecânica | Adiciona conector, stock e montagem |
| Risco principal | Borda metalizada e soldabilidade lateral | Coplanaridade, retenção e disponibilidade do conector |
| Melhor uso | Módulos IoT, RF, sensor e power pequenos | Produtos reparáveis ou com placas separáveis |
Precisa de módulos castellated hole prontos para integração?
Envie Gerber, drill, stack-up, desenho da placa mãe e volume esperado. A nossa equipa revê o risco de half holes, acabamento, painelização e sequência com protótipos PCBA, teste elétrico e sourcing turnkey.
Como executamos o processo
Revisão de Gerber, Drill e Contorno
Confirmamos geometria dos furos, distância à borda, stack-up, acabamento pretendido e compatibilidade com a montagem SMT da placa mãe.
DFM de Borda Castelada
Ajustamos recomendações de painel, cobre, máscara, routing e inspeção para reduzir risco de PTH danificado ou soldabilidade inconsistente.

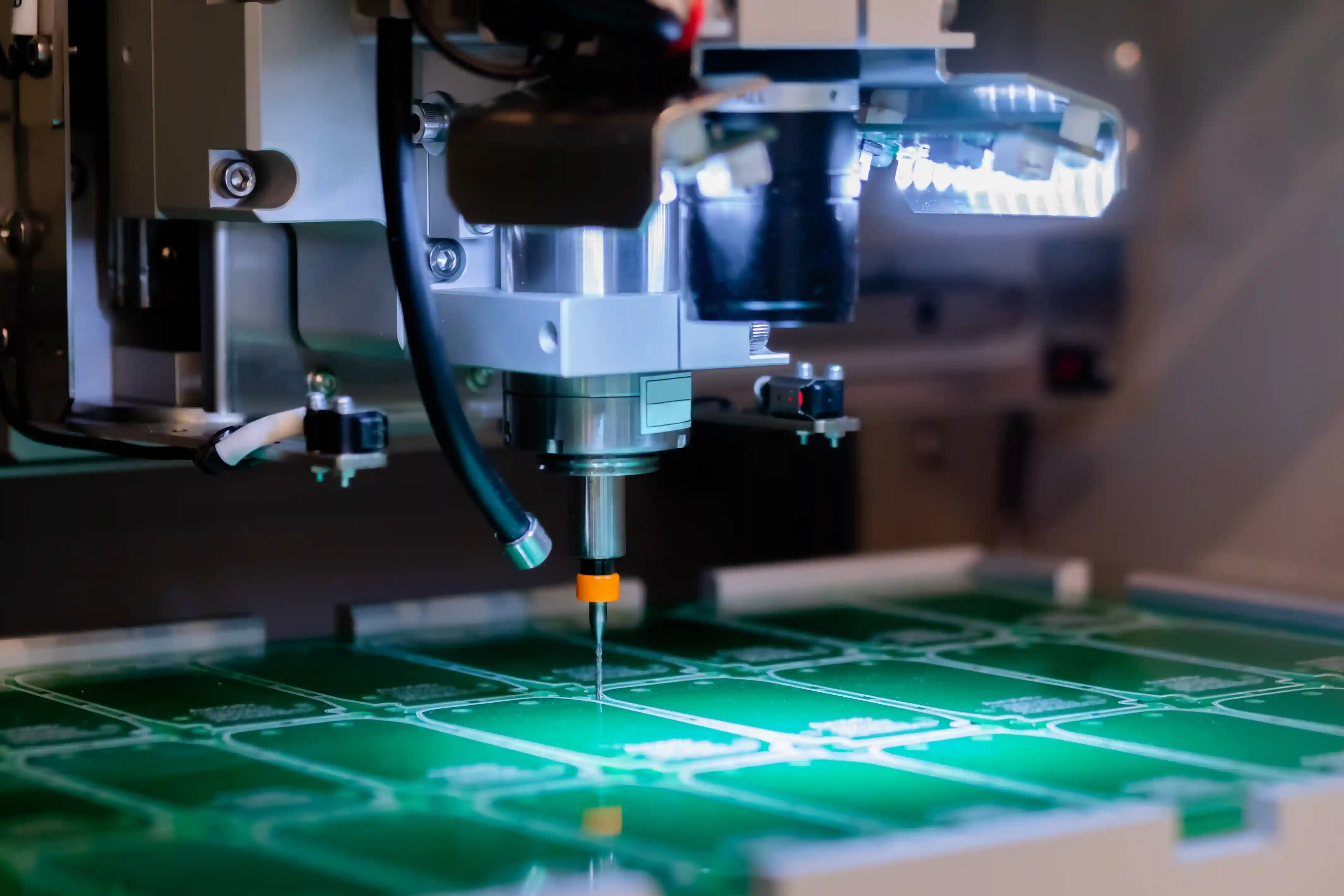

Fabrico do Painel PCB
Executamos perfuração, metalização, laminação, máscara, acabamento superficial e controlo dimensional antes do corte final.
Separação e Inspeção dos Half Holes
Cortamos o perfil com processo adequado e verificamos visualmente a parede metalizada, o acabamento e a limpeza da borda.
Montagem SMT Opcional
Quando o pedido inclui BOM, montamos componentes, fazemos AOI e validamos pontos críticos como QFN, antenas, shields e conectores.
Teste, Embalagem e Entrega
Realizamos teste elétrico ou funcional conforme o programa e embalamos os módulos para proteger as bordas soldáveis até à sua linha.
Perguntas Frequentes
O que é um módulo PCB castellated hole?
Um módulo PCB castellated hole é uma placa pequena com furos metalizados cortados pela borda para formar contactos semicirculares soldáveis numa placa mãe. O formato é comum em módulos RF, Bluetooth, IoT e sensores porque permite montar o submódulo por SMT e inspecionar visualmente a junta lateral. A fiabilidade depende de PTH bem metalizado, corte limpo, acabamento adequado como ENIG e footprint correto na placa hospedeira.
Que ficheiros devo enviar para cotar um castellated hole PCB module?
Envie Gerber RS-274X ou ODB++, ficheiro drill, desenho de contorno, stack-up, painel pretendido, BOM se houver montagem e desenho da placa mãe quando o footprint ainda está em validação. Para furos castelados precisamos de confirmar diâmetro acabado, cobre na parede, distância do centro do furo à borda e método de separação do painel. Esses dados reduzem iterações e tornam a cotação mais precisa.
Castellated holes funcionam melhor do que conectores board-to-board?
Castellated holes são melhores quando o módulo deve ser soldado de forma permanente, com baixo perfil e custo de montagem reduzido. Conectores board-to-board fazem mais sentido quando o produto exige substituição em campo, ciclos de encaixe repetidos ou separação mecânica entre placas. Em módulos de 10 a 80 contactos, castellated holes costumam reduzir altura e BOM, mas exigem DFM mais rigoroso na borda e no stencil.
Tenho um módulo RF de 4 camadas para soldar por SMT; que riscos devo validar primeiro?
Num módulo RF de 4 camadas, valide primeiro o stack-up, a impedância das linhas críticas, o acabamento superficial e a geometria dos castellated pads. A camada de referência e a distância da borda podem alterar retorno de corrente e soldabilidade. Recomendamos combinar revisão de Gerber, cupões de impedância quando aplicável, ENIG para planaridade e teste elétrico 100% antes de libertar a série.
Qual é o MOQ para módulos PCB com furos castelados?
Não exigimos MOQ fixo para protótipos; lotes de 5 a 50 módulos podem ser avaliados quando os ficheiros estão completos. Para série, o custo unitário melhora quando a painelização permite V-score, tab routing ou combinação estável com outros módulos do mesmo tamanho. O ponto crítico não é apenas quantidade, mas repetibilidade do corte e proteção dos half holes durante fabrico e transporte.
Como controlam a qualidade dos furos meio metalizados?
Controlamos a qualidade com revisão DFM, inspeção microscópica da borda, verificação de continuidade elétrica e critérios alinhados com IPC-A-600, IPC-6012 e IPC-A-610 quando há montagem. O objetivo é confirmar que a parede metalizada não ficou arrancada, que a máscara não invadiu a área soldável e que o acabamento permite boa molhabilidade durante reflow. Para séries repetitivas, registamos parâmetros de painel e inspeção por lote.
